进口气动蒸汽调节阀－结构特炸
1、进口气动蒸汽调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入?-10mA •DC?-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制、/span>
2、进口气动蒸汽调节阀按作用模式可分：正作用：气闭?常开?当信号压力增大时阀位向下位?，《B型《/span>
反作用：气开?常闭?当信号压力增大时阀位向上位?，《K型《/span>
3、进口气动蒸汽调节阀采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合、/span>

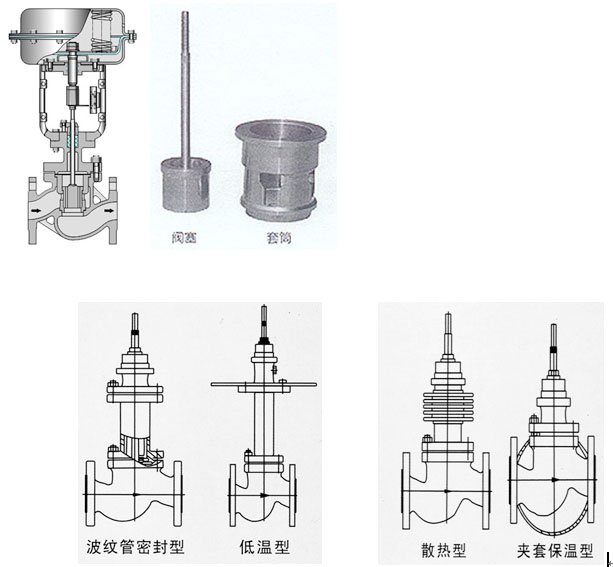

4、直通低流阻套筒阀阀芯采用了压力平衡式阀芯，(双密封面或单密封?结构，阀芯为圆柱型，经过精密加工开出一定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小，操作稳定，性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低，空化闪蒸作用小，使用寿命长等优点。但阀座泄漏率较单座阀稍大、/span>
5、通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比(对数)性，直线性、/span>
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制、/span>
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度?60~+450℃；按温度高低配用不同阀盖可分常温型，高温型和低温型、/span>
进口气动蒸汽调节阀－执行机构主要技术参?
| 叶/td> | ZHA-22 ZHB-22 |
ZHA-23 ZHB-23 |
ZHB-34 ZHB-34 |
ZHA-45 ZHB-45 |
ZHA-56 ZHB-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
| 程mm | 16 | 25 | 40 | 60 | 100 |
| 弹簧范围KPa | 20?00(标准):40?00;80?40; 20?0; 60?00 | ||||
| 操作方式 | 普通型,带手动手轮操作型(侧装?顶装? | ||||
进口气动蒸汽调节阀－电-气阀门定位器:
电气阀门定位器是工业自动化中气动执行器的主要配套仪?可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来?~10mA DC?-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用?HEP-15隔爆?HEP-17本安?.也可按不同需求配?ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产?
进口气动蒸汽调节阀－性能指标:
| 项目 | 指标倻/td> | 项目 | 指标倻/td> | ||||
| 基本误差% | 不带定位?/td> | ±5.0 | 姊br/>织br/>炸br/>偎br/>?br/>% | 气关 | 不带定位?/td> | 始点 | ±5.0 |
| 带定位器 | ±1.0 | 终点 | ±2.5 | ||||
| 回差% | 不带定位?/td> | ?.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ?.0 | 气开 | 不带定位?/td> | 始点 | ±2.5 | ||
| 终点 | ±5.0 | ||||||
| 死区% | 不带定位?/td> | ?.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ?.4 | 允许泄漏量L/h | 1×10-3×阀额定容量 | ||||
| 额定行程偏差% | ±2.5 | ||||||
注：本产品执行GB/T4213-92国家标准、/span>
进口气动蒸汽调节阀－允许压?MPa
| 开兲br/>方式 | 执行 机构 型号 |
弹簧 范围 KPa |
气源 压力 KPa |
需 ?br/>陃br/>仵/td> |
公称通径(阀座直?mm | |||||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
| 氓br/>兲/td> | ZHA-22 | 20?00 20?00 40?00 |
0.14 0.25 0.40 |
- P P或R |
3.00 6.4 6.4 |
|||||||||
| ZHA-23 | 20?00 20?00 40?00 |
0.14 0.25 0.40 |
- P P或R |
2.25 6.4 6.4 |
1.95 6.4 6.4 |
|||||||||
| ZHA-34 | 20?00 20?00 40?00 |
0.14 0.25 0.40 |
- P P或R |
2.36 6.4 6.4 |
2.04 6.4 6.4 |
1.67 6.4 6.4 |
||||||||
| ZHA-45 | 20?00 20?00 40?00 |
0.14 0.25 0.40 |
- P P或R |
1.41 6.4 6.4 |
1.14 6.4 6.4 |
|||||||||
| 氓br/>开 | ZHA-22 | 20?00 40?00 80?40 |
0.14 0.25 0.40 |
- P或R P |
1.5 4.5 6.4 |
|||||||||
| ZHA-23 | 20?00 40?00 80?40 |
0.14 0.25 0.40 |
- P或R P |
1.13 3.38 6.40 |
0.98 2.93 6.4 |
|||||||||
| ZHA-34 | 20?00 40?00 80?40 |
0.14 0.25 0.40 |
- P或R P |
1.18 3.54 6.4 |
1.02 3.06 6.4 |
0.84 2.51 5.85 |
||||||||
| ZHA-45 | 20?00 40?00 80?40 |
0.14 0.25 0.40 |
- P或R P |
0.71 2.12 4.94 |
0.57 1.71 4.00 |
|||||||||
注：1)P-阀门定位器;R-压力继动器；
2)允许压差为阀关闭P2=0状态下，P?*值；
3)如果允许压差不清楚或**工作压差超出列表范围请与我们联系、/span>
进口气动蒸汽调节阀－主要零件材料及适用温度，介?
| 材料代号 | C(WCB) | P(304) | R(316) | |
| 主要 零件 |
阀?阀盕/td> | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(304) |
| 阀?阀?/td> | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti或司钛莱合金堆焊 | |
| 阀杅/td> | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯,柔性石?不锈钢波纹管 | |||
| 垫片 | 增强聚四氟乙 ,不锈钢垫?金属石墨缠绕垫片 | |||
| 上下膜盖 | A3钢板冲压 | |||
| 波纺膜片 | 丁晴橡胶夹增强涤沦织?/td> | |||
| 弹簧 | 60Si2Mn | |||
| 推杆,衬套 | 2Cr13 | |||
| 轴套 | 聚氨?用于反作? | |||
| 适用 工况 |
适用介质 | 水蒸汽油品类气液佒/td> | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 常温垊/td> | -30?250 F4:?00ℂ/td> | -40?250 F4:?00ℂ/td> | -40?250 F4:?00ℂ/td> | |
| 高温垊/td> | -30?450ℂ/td> | -40?550ℂ/td> | -40?550ℂ/td> | |
| 低温垊/td> | -40?60? -60?100ℂ/td> | |||

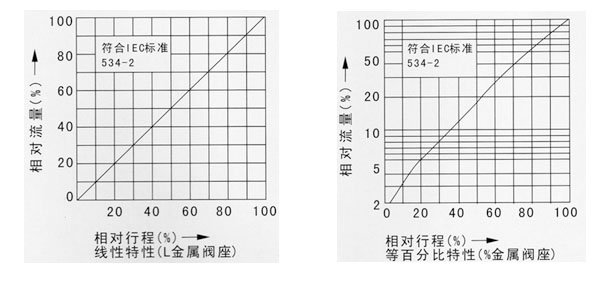

进口气动蒸汽调节阀－流量特性示国
进口气动蒸汽调节阀－主要技术参?
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量 系数Kv |
直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 |
|
|||||
