中国粉体网讯德克萨斯大学奥斯汀分校余桂华团队提出一种双网络凝胶还原策略，将框架结构合金负极材料与三维石墨烯相结合，形成物理交联与化学键合一体化的双框架材料，该石墨烯基双框架材料也因此表现出快速且稳定的储锂行为、�br/>

三维石墨烯正逐渐成为一种理想的复合介质用于提升电化学活性材料的储能和电催化性能。然而，在储锂应用上，复合物中的负极材料多以相互游离的纳米颗粒形式存在且仅仅物理依附于石墨烯表面，因而容易从石墨烯脱落、团聚进而导致容量衰减、�/span>

研究进展

德克萨斯大学奥斯汀分校余桂华团队提出一种双网络凝胶还原策略，制备出物理交联且化学键合的一体化石墨烯基双框架材料用于高性能锂离子电池负极。以锡基合金负极材料为例，首先构建出由氧化石墨烯凝胶和氰基桥�?Sn–N≡C–Ni)配位聚合物凝�?锡镍氰胶)组成的一体化双网络凝胶，进一步还原该凝胶可制得由Sn–Ni合金框架和三维石墨烯相互交织的Sn–Ni/G双框架材�?�?)、�/span>

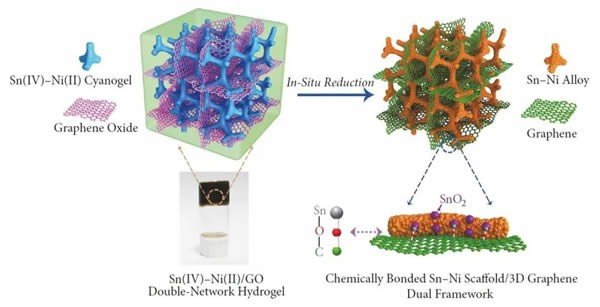

�? Sn–Ni/G双框架材料的合成示意国�/span>

其中，Sn–Ni合金框架与三维石墨烯高度均匀分布，且无定形合金表面氧化物组分有利于两者之间形成强烈的Sn–O–C键，进一步增强储能应用中的协同作�?�?)、�/span>

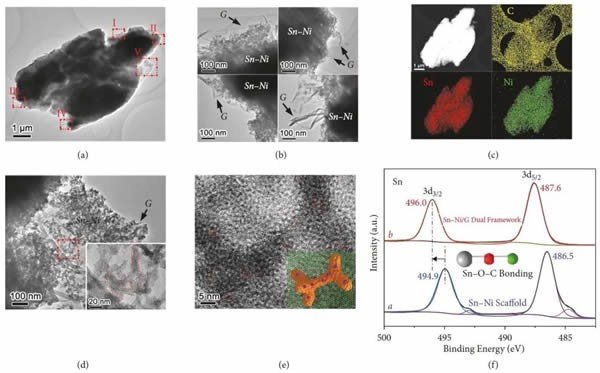

�? Sn–Ni/G双框架材料的形貌、组成和结构表征

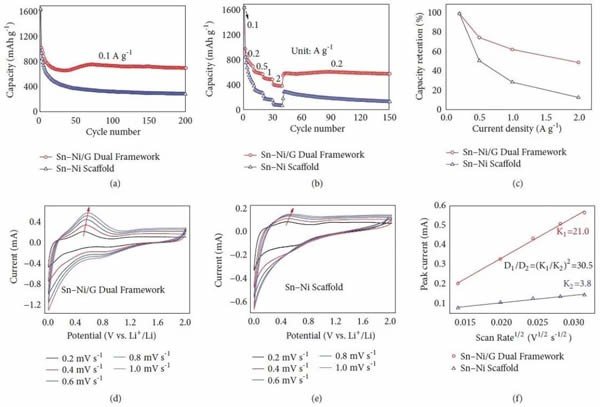

作为锂离子电池负极，双框架结构具有优异的稳定性和混合离子传输通道，同时，界面Sn–O–C键进一步稳定结构并加速电荷传输，因此，该Sn–Ni/G双框架材料表现出了良好的循环稳定性和倍率特�?�?)。在0.1 A/g的充放电速率下经�?00次循环，其可逆比容量高达701 mAh/g；在1 A/g的大速率下，其平均比容量仍高�?97 mAh/g、�/span>

�? Sn–Ni/G双框架材料的电化学性能

（中国粉体网编辑整理/漫道（�/span>

注：图片来源于网络，存在侵权告知删除�?/span>

科技导报
