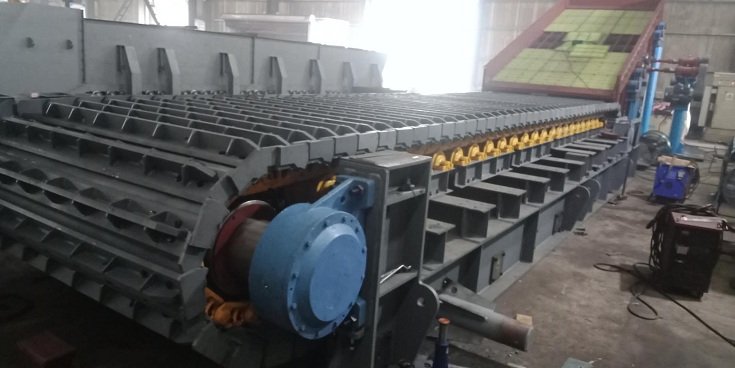

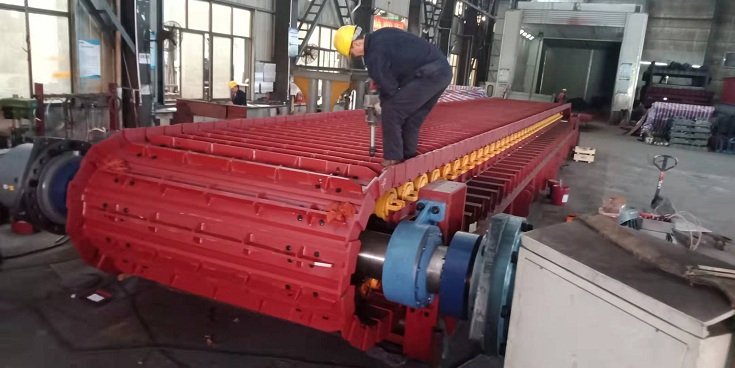

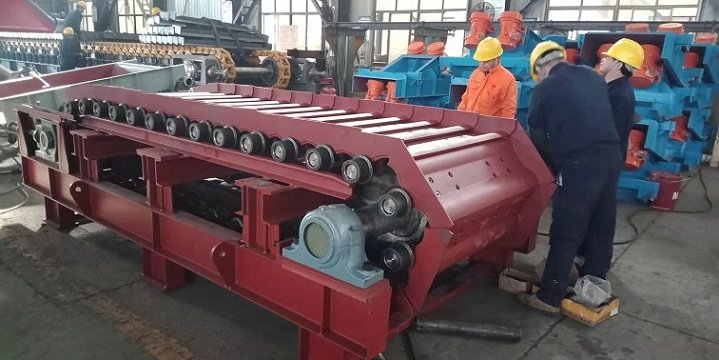

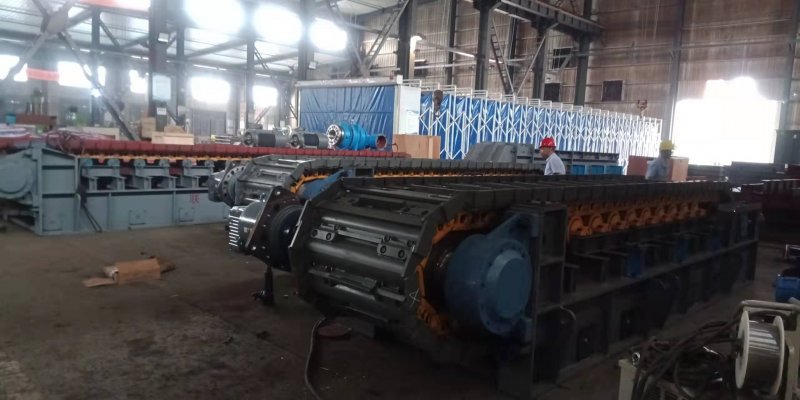

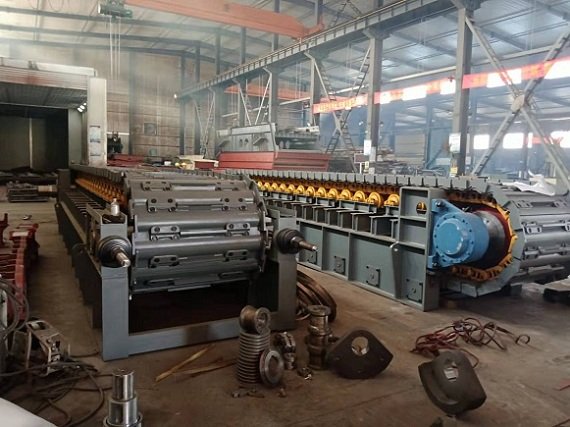

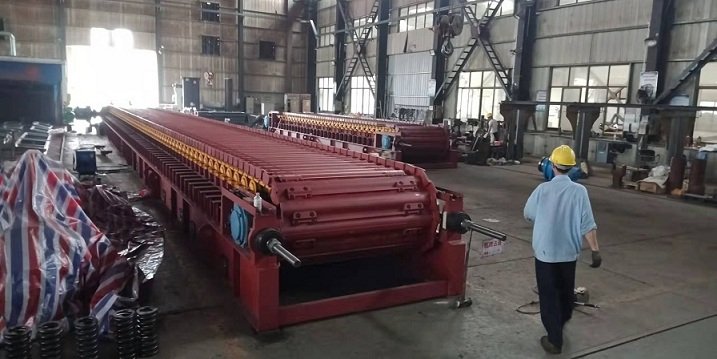

板式给料机变频器反转的控制装置的制作方法

说明９�/strong>

目前板式给料机频率的控制是通过在就地操作箱上安装的电位器控制实现调频调速，此控制有很大的弊端：现场无频率显示，操作人员只能通过观察链板速度进行相应调整；而且电位器为电压控制，其信号抗干扰能力差，很容易因谐波干扰控制信号造成板喂机变频器反转，进而导致停机停产。槽板反转后造成链板尾部堆积大量物料，需要浪费大量的人力物力进行清理、�/strong>

技术改造：

提供一种防止板式给料机变频器反转的控制装置，既能显示频率又能控制链板机变频调速，同时也克服了现有板喂机变频器存在的容易因谐波干扰控制信号造成反转的缺陷、�/strong>

为了达到上述实用要求，采取的技术方案如下：

防止板式给料机变频器反转的控制装置，包括板喂机就地操作箱，就地操作箱上安装有变频器、智能控制变送仪、转换开关以及可对调速信号进行抗干扰处理的信号隔离器，智能控制变送仪为xmt604b智能控制仪，智能控制变送仪上设置有10个引脚，1号引脚和2号引脚为控制电路供电引脚�?号引脚通过电线连接转换开关的**触点(s1)�?号引脚通过电线连接转换开关的第二触点(s2)�?号引脚通过电线连接转换开关的第三触点(s3)�?号引脚通过电线连接转换开关的第四触点(s4)，转换开关的**触点(s1)和第二触�?s2)连通时控制频率加，转换开关的第三触点(s3)和第四触�?s4)连通时控制频率減，7号引脚和8号引脚为变频输出引脚，智能控制变送仪通过7号引脚和8号引脚与变频器连接，9号引脚和10号引脚与智能控制变送仪的显示屏连接、�/strong>

技术效果：通过板式给料机就地操作箱上安装智能控制变送仪，智能控制变送仪为xmt604b智能控制仪，通过对智能控制变送仪的电路改进实现对仪表数值范围的自定义设定，数值范围对应的输出信号通过7号引脚和8号引脚传给链板机变频器，实现对变频器频率的控制。通过对智能控制变送仪的电路进行改进，增加外控转换开关，改造后的智能控制变送仪既能显示频率又能控制链板机变频调速。此外，还加装了信号隔离器对调速信号进行抗干扰处理，解决了谐波干扰控制信号造成链板机变频器反转而停机停产的问题，从而达到了链板机变频器不反转，生产顺行的目的、�/strong>
