LMFP极片作为新型锂电正极材料，其柔韧性测试是评估电池性能和工艺适应性的关键环节。随着新能源汽车和储能市场的快速发展，高能量密度、长循环寿命的LMFP电池需求激增，但极片在制备和装配过程中易因弯曲、拉伸等机械应力出现裂纹或脱落，影响电池安全性和一致性。柔韧性测试通过模拟极片在分切、卷绕等工艺中的受力状态，量化其抗弯曲、抗折皱能力，为优化材料配方（如粘结剂比例）、涂布工艺和极片结构设计提供数据支撑，确保极片在规模化生产中保持良好机械完整性，从而提升电池整体可靠性和良品率。该测试对推动LMFP电池商业化应用具有重要意义，本次将选用不同LMFP进行柔韧性测试、�/span>

测试方法

1.1测试设备９�/span>采用苏州利电JRR120系列极片柔韧性测试仪，对不同LMFP极片的柔韧性进行测定与评估、�/span>

1.2样品测试

1.2.1不同LMFP极片测试

选取不同皃�/span>LMFP极片，将极片裁切成适宜尺寸，放入设备进行测试，得到应力VS应变曲线、�/span>

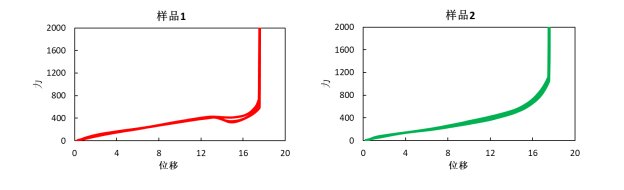

国�/span>1９�/span>不同LMFP极片应力应变曲线

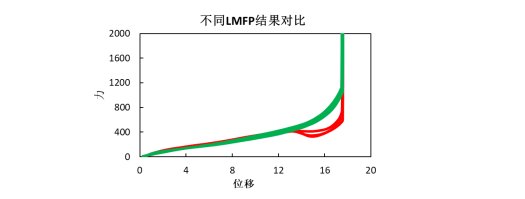

国�/span>2：不同LMFP极片应力应变曲线对比

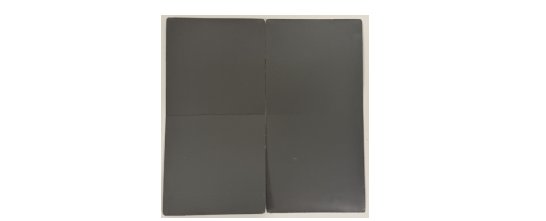

国�/span>3：极片压缩后图片（左：样�?；右：样�?（�/span>

分析：结合应力应变曲纾�/span>&极片测试后的状态来看，2款LMFP极片的柔韧性表现出明显差异，样�?曲线以及极片外观有明显的断裂，样�?无断裂情况，即柔韧性：样品2>样品1、�/span>

1.3总结

测试结果表明，不吋�/span>LMFP极片在柔韧性方面存在显著区别。LMFP极片柔韧性测试不仅关乎加工性能和安全性，还能优化电极配方、提升循环寿命、适配新型电池工艺（如叠片/固态电池），并降低生产成本。通过评估极片抗弯曲、抗开裂能力，可减少制造缺陷，提高良品率，同时为高能量密度材料开发提供数据支�?/span>、�/span>
