中国粉体网讯�?8世纪末发现钛元素�?0世纪初采用硫酸法制备商用钛白粉以来，至今已有100多年的钛白粉制备及商用历史、�/p>

与其他白色颜料相比，钛白粉有优越的白度、着色力、遮盖力、耐候性、耐热性和化学稳定性，特别是，这家伙没有毒性、�/strong>因此＋�span style="color: rgb(192, 0, 0);">钛白粉被认为是目前世界上性能最好的一种白色颜斘�/strong>，广泛应用于涂料、塑料、造纸、印刷油墨、化纤、橡胶、化妆品等工业、�/p>

图片来源：钛能化�?/p>

“毛病”也不小，需要“改造“�/strong>

钛白粉虽然满身优点，但它同时也有三个缺点、�/p>

第一，钛白粉自身存在一定的晶格缺陷，致使其具有较强的光催化活性，在太阳光照射下易产生具有高氧化能力的活性基团，致使其周围环境中的有机树脂发生氧化降解，降低产品的使用寿命、�/p>

第二，未包覆钛白粉颗粒表面能较高，自身团聚严重，致使其分散稳定性能较低，降低产品在实际应用中的稳定性能、�/p>

第三，未包覆钛白粉暴露于外界环境中时，温度的变化及酸雨的侵蚀致使钛白粉发生粉化，降低产品的使用寿命、�/p>

我们知道，在涂料、化妆品工业应用中，钛白粈�strong>需具备优异的分散稳定性能及耐光性能；在塑料、造纸及橡胶工业应用中，钛白粉需具备优异的耐候性及耐光性能；在油墨工业应用中，钛白粈�strong>需具备优异的分散稳定性能、�/p>

这样来看的话，这三个“毛病”对钛白粉的使用性能影响是致命的，钛白粉需要“改造”、�/p>

谁来改造？如何改造？

目前主要的“改造”手段主要是对钛白粉进行无机包覆（氧化铝、二氧化硅、二氧化锆、磷酸铝等）处理，改善其分散稳定性能、耐光性能及耐候性能、�/p>

其中＋�span style="color: rgb(192, 0, 0);">水合氧化铜�/strong>包覆处理钛白粉生产工艺中常见的表面处理方式之一，包覆处理后的钛白粉能明显提升分散稳定性与及其他综合应用性能、�/p>

依据包覆气氛差异，可分为干法和湿法，其中湿法包覆工艺应用较为广泛、�/p>

干法包覆是通过气流载带作用，采用喷雾法使一种金属卤化物吸附于钛白粉颗粒表面，在过热蒸汽等含水条件下水解，或在氧化条件下焙烧氧化。该工艺流程短，设备成本低，易于连续自动化操作。但其颗粒生长速度快，过程控制难，产品稳定性差，限制了其应用、�/p>

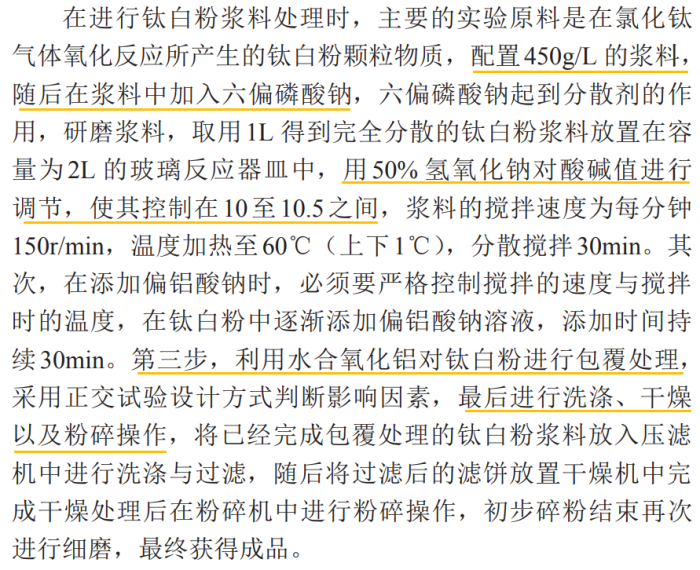

湿法包覆是以水（或其他溶剂）为介质进行钛白粉包覆的工艺，可分为煮沸法、中和法和碳化法。其中中和法较为常用，其大致流程如下９�/p>

水合氧化铝是如何做到的？

通过钛白粉表面包覆水合氧化铝工艺可以显著提升钛白粉的综合性能，原因有三点、�/p>

①水合氧化铝包覆钛白粉使其颗粒表面形成了纤维状或者絮状的包覆层，在钛白粉受到外界物理作用或化学作用时，其纤维状的包覆层能阻碍钛白粉颗粒之间碰撞和团聚，从而包覆水合氧化铝的钛白粉颗粒之间的分散稳定性和结构稳定性有明显的改善。同时其水合氧化铝表面包覆层因其特殊的结构使钛白粉颗粒之间电位增高，钛白粉颗粒之间的静电斥力增大，钛白粉颗粒之间的微观碰撞减少并阻碍了钛白粉颗粒之间的团聚、�/p>

图片来源：攀钢钒钚�/p>

②包覆在钛白粉颗粒表面的水合氧化铝呈絮状或纤维状，呈现显著的连续性和致密性，钛白粉颗粒表面的羟基含量相比未包覆的钛白粉明显增加，从而处理后的钛白粉在应用体系里的湿润性明显提升，更加利于钛白粉在涂料油墨等应用体系的润湿分散、�/p>

③钛白粉颗粒表面包覆层形成后，其絮状包覆层有利于增加颗粒表面的电位，进而使颗粒间产生更强的静电斥力，颗粒间的团聚与碰撞受到严重阻碍，最终达到包覆水合氧化铝的目的、�/p>

总之，水合氧化铝包覆在改善钛白粉综合性能方面发挥了关键的作用、�/p>

参考来源：

[1]董雄波等.钛白粉无机包覆改性现状及发展趋势

[2]王永�?无机包覆钛白粉研究进展及发展趋势

[3]董雄波等.无机包覆钛白粉研究进展及发展趋势

[4]张秋月等.钛白粉表面包覆水合氧化铝的技术工艺与综合性能分析

[5]梁艳�?水合氧化铝包覆钛白粉的工艺研穵�/p>

[6]冯亚�?钛白粉表面包覆水合氧化铝的技术工艺与综合性能分析

（中国粉体网/山川（�/p>

注：图片非商业用途，存在侵权告知删除
