方案总体设计

总体架构

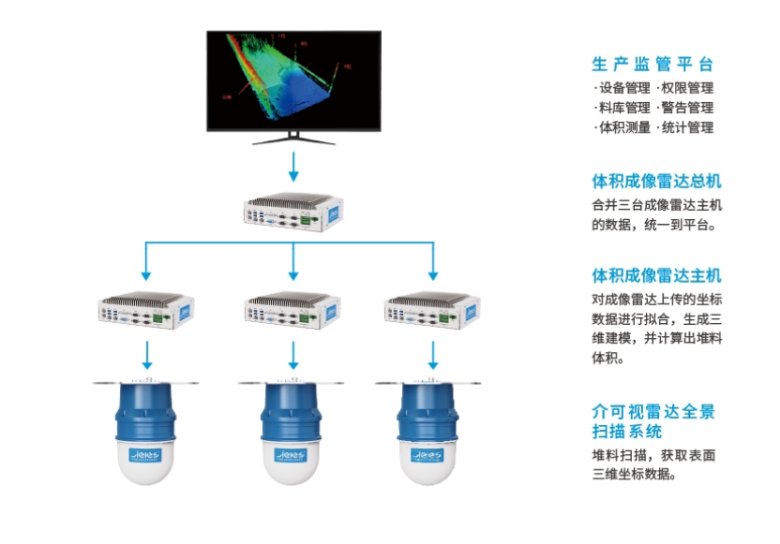

方案拓扑

�?方案拓扑国�/span>

方案说明

方案前端设备主要由介可视全景扫描系统和体积成像主机组成，全景扫描系统通过扫描获得堆料数据，体积成像主机接收数据后计算获得堆料体积，同时配合平台实现体积数据的展示和管理，提升企业的生产效率和管理水平，实现材料库存量的实时性、准确性和数字化、�/span>

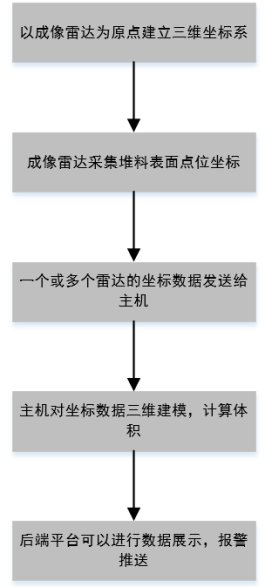

系统工作流程

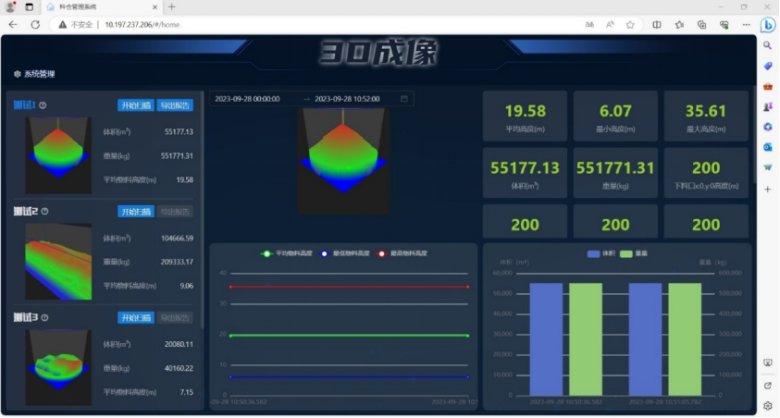

全景扫描系统通过发射和接收，获取目标的距离和方位角度信息，并通过云台旋转，实现探测距离内目标点云数据，以全景扫描系统为原点建立三维坐标系，采集堆料表面点位坐标，坐标数据按网格模型重组，每个网格作为最小计算的体积微元，累加求和得到整个堆料的体积。经过边缘智能终端数据处理，实现目标轮廓扫描，微积分计算，最终实现堆料目标体积的精确测量。后端平台可以对数据进行展示以及高度超阈值报警推送等功能、�/span>

�?系统工作流程国�/span>

设备安装部署

介可视全景扫描系统通过二维轴向360°旋转，最终达�?span style="font-family: "Times New Roman";">3D扫描成像的效果，用户可根据全景扫描系统呈现出来的效果进行盘库、目标识别、体积测量等相关功能。全景扫描系统安装在库房顶部，在料堆上方吊装；现场库房较大，也可以安装多个全景扫描系统，最终数据汇总到平台进行整合拼接工作、�/span>

安装示意图如下图所示：

�?检测分布示意图

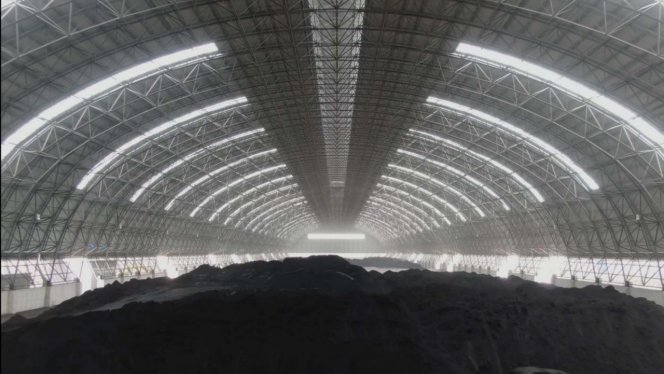

长形堆棚

堆棚丹�/span>长拱形结枃�/span>＋�/span>库房长宽髗�/span>尺寸丹�/span>170m*30m*＋�/span>最高位�?/span>20m，，内部为石油焦炭、�/span>

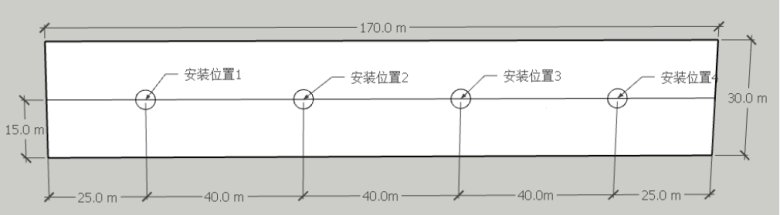

堆棚点位俯视国�/span>

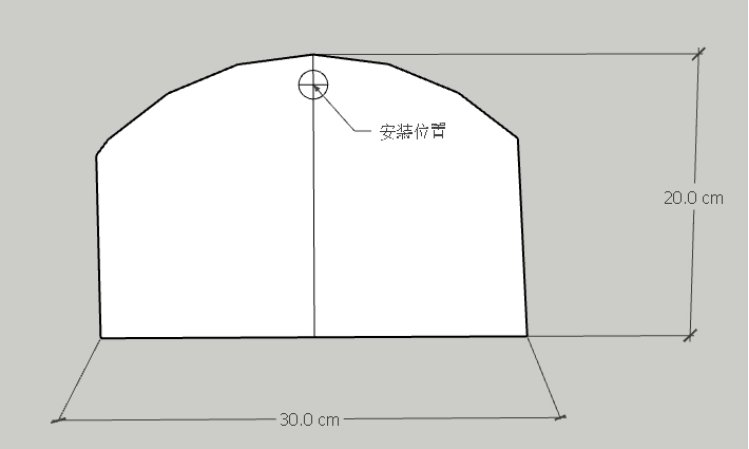

堆棚点位侧视国�/span>

堆棚使用4台介可视全景扫描系统1台体积成像主机进行成像拼接，以覆盖全部区域，分一排安装；

安装位置需预留24V直流电源线与千兆以太网线：�/span>

配电箱在库房靠近地面位置，配电箱处预畘�span style="font-family: "Times New Roman";">220V电源线；

网线尽量不要超过100m，若超过100m需要增加交换机或改为光纤；

吊装，尽量保证雷达水平架设、�/span>

设备清单

设备清单如下９�/span>

�?设备清单

	库房	序号设备	数量（台（�/span>
1	1号堆棙�/span>	JKS360-1-JS/全景扫描系统	4
		JKS360-1-CX/体积成像主机	1

方案优势

高效精准

人工盘库准确率取决于工人的经验判断，不同工人，甚至同一工人在不同时期估算的体积都有较大误差，而雷达盘库采用科学的网格模型计算堆场体积，结果的准确性和一致性远高于人工盘库、�/span>

安全环保

很多堆料库内的物料多为煤堆、矿石、砂石料等，普遍粉尘较大；熟料库中温度较高，测量起来比较困难，工人工作环境恶劣，在测量时易引起身体不适甚至诱发职业病。而通过全景扫描系统进行体积自动测量，可以减少人工在恶劣环境下的作业时间，保障工作人员安全、�/span>

场景适用性强

针对堆料检测的普通场景、粉尘较大场景、高温场景等复杂需求应用场景，提供毫米波、激光、耐高温毫米波等相对应的产品应用方案，场景适用性强，应用广泛、�/span>

方案业务完整

本方案针对堆料体积的完整业务流程，提供前端感知探测设备、成像主机设备、后端管理平台等一整套全面的产品应用方案、�/span>
