金牌会员
已认?/p>

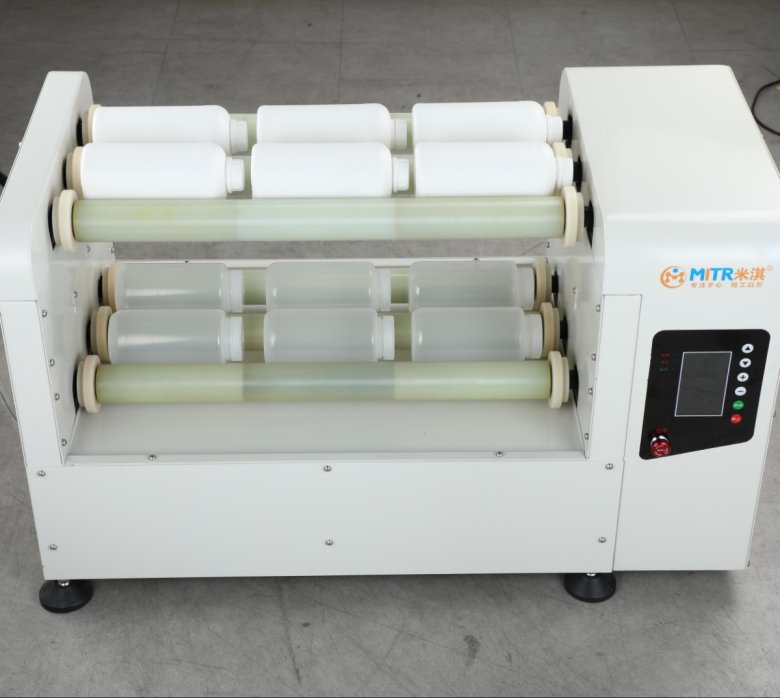

罐磨机的研磨时间和转速是影响物料加工效果的核心参数，二者需根据物料特性、工艺目标及设备条件动态调整。以下是具体调整方法及原则：
一、研磨时间的调整
初始设定依据
物料特?/span>：硬质物料（如陶瓷原料、金属粉末）需更长时间研磨；软质或易碎物料（如食品添加剂、部分化工原料）可缩短时间、/p>
初始粒度：粗颗粒物料需延长研磨时间以实现充分破碎；细颗粒物料（如纳米材料前驱体）需控制时间以避免过度研磨导致团聚、/p>
目标粒度：根据产品要求设定时间，例如陶瓷釉料需研磨至D50<2μm，而电池材料可能需亚微米级粒径、/p>
动态调整方泔/span>
分阶段研?/span>：采用“粗?细磨”两阶段工艺。例如，先以低转速快速破碎大颗粒，再提高转速或延长细磨时间优化粒度分布、/p>
在线监测：通过粒度分析仪实时检测物料粒径，当达到目标值时立即停机，避免能耗浪费、/p>
经验公式参耂/span>：部分行业通过试验建立研磨时间（T）与物料硬度（H）、初始粒度（D₀）的关联模型，如，但需结合实际验证、/p>
注意事项
过研磨风?/span>：时间过长可能导致物料温度升高（尤其湿法研磨）、团聚或杂质引入，需控制总研磨时长、/p>
批次一致?/span>：同一物料需保持每次研磨时间稳定，确保产品粒度重复性、/p>
二、转速的调整
转速对研磨效果的影哌/span>
冲击能量：转速越高，磨球获得的动能越大，破碎效率提升，但过高转速可能导致磨球与罐体内壁过度碰撞，增加设备磨损、/p>
研磨介质状?/span>：低转速下磨球以滚动为主，适合细磨；高转速下磨球呈抛落或离心状态，适合粗磨或快速破碎、/p>
物料适应?/span>：脆性物料（如矿石）适合高转速冲击；韧性物料（如高分子材料）需低转速剪切力、/p>
转速设定原刘/span>
临界转速计箖/span>：根据罐体半径（R）和重力加速度（g），临界转?nbsp;（单位：rpm）。实际转速通常为临界转速的60%-80%，以平衡效率与安全性、/p>
介质填充率匹酌/span>：高填充率（>50%）需降低转速以避免介质堆积；低填充率（<30%）可适当提高转速增强冲击、/p>
工艺阶段适配：粗磨阶段采用高转速（?0%-80%临界转速）快速破碎；细磨阶段降至60%-70%临界转速优化粒度、/p>
优化案例
陶瓷行业：研磨高岭土时，初始?0%临界转速破?小时，再降至65%临界转速细?小时，粒度分布更均匀、/p>
电池材料：制备锂离子电池正极材料时，采用分段变速研磨（?小时高转速，?小时低转速），可减少材料结构破坏，提升循环性能、/p>
三、研磨时间与转速的协同优化
试验设计泔/span>
通过正交试验或响应面法，以研磨时间、转速为变量，以粒度分布、比表面积为响应值，建立数学模型，找到最优参数组合、/p>
例如，某化工企业通过试验确定：研磨时?小时+转?5%临界转速时，颜料分散性最佳且能耗最低、/p>
设备自动化控刵/span>
配备变频调速电机和计时器，实现转速与时间的程序化控制。例如，设置“前30分钟70%转速，?小时60%转速”的自动研磨程序、/p>
结合智能传感器，当检测到物料粒度达标时自动降速或停机，提升工艺稳定性、/p>
