管式炉、马弗炉�?quot;心脏"——氧化铝纤维炉膛：常见故障与科学维护指南

在科研实验和工业生产的加热环节中，管式炉和马弗炉发挥着不可或缺的作用。而其中氧化铝纤维炉膛作为核心部件，直接影响着设备性能和使用寿命。今天，我们就来深入探讨这种高级耐火材料的特性、常见问题及维护方法、�/p>

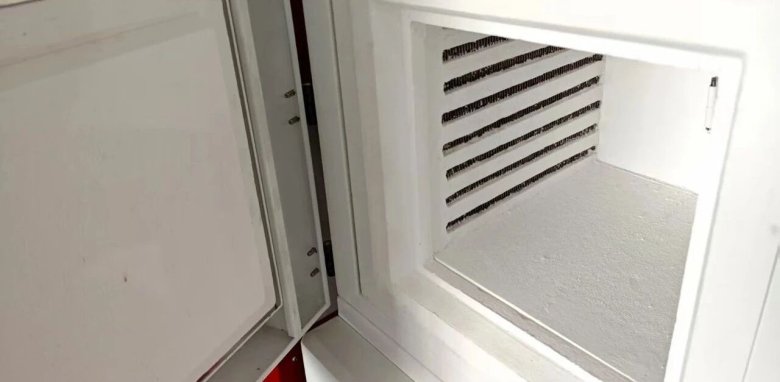

什么是氧化铝纤维炉膛？

氧化铝纤维炉膛并非传统致密陶瓷砖，而是采用高纯度氧化铝（Al₂O₃）为主要原料，添加少量二氧化硅（SiO₂）等其他氧化物，通过特殊工艺制成的多孔轻质纤维结构。这种设计赋予了它卓越的性能９�/span>

耐高温性能：耐受温度可达1400�?1600ℂ�/span>

优异隔热性：导热系数低（0.1-0.2 W/m·K），节能效果显著

升温速度快：热容量小，升温速率比传统耐火砖快40%以上

抗热震性好：纤维结构能有效抵抗温度急剧变化

重量轻：比同体积耐火砖轻50%以上

化学稳定性强：对多数化学环境有良好抵抗力

常见故障诊断与解决方桇�/strong>

1. 开裂问颗�/span>

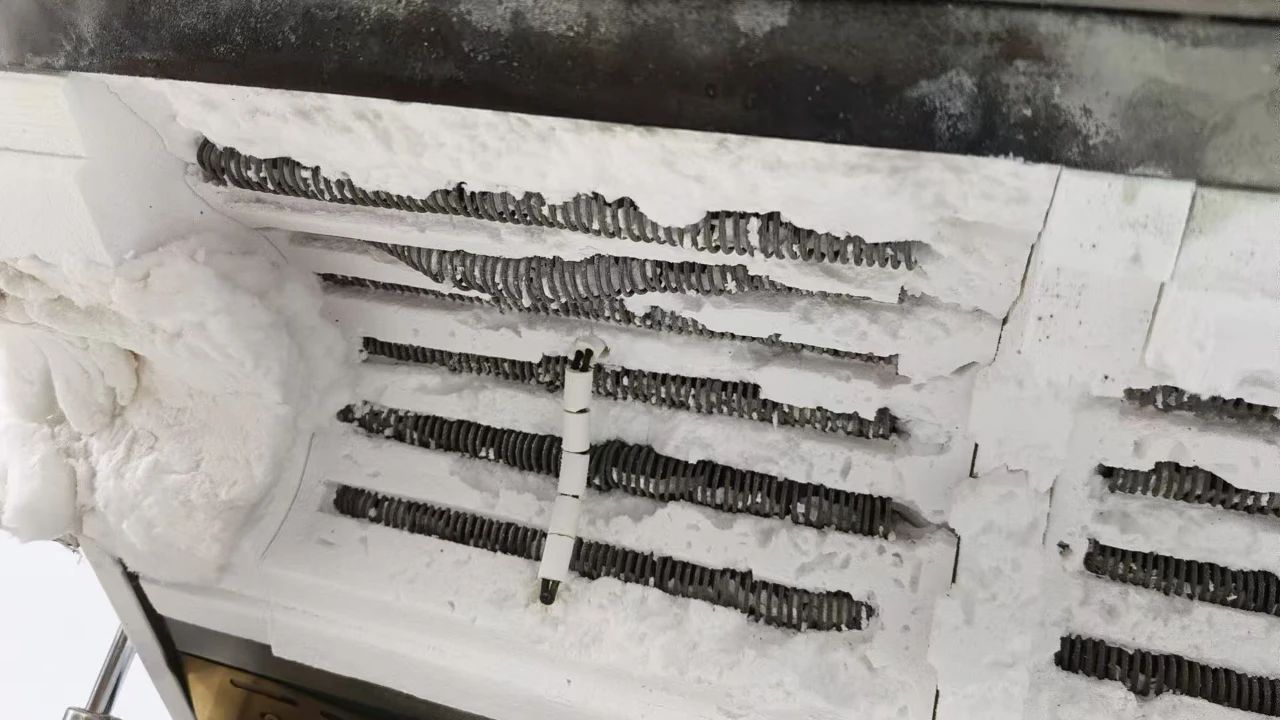

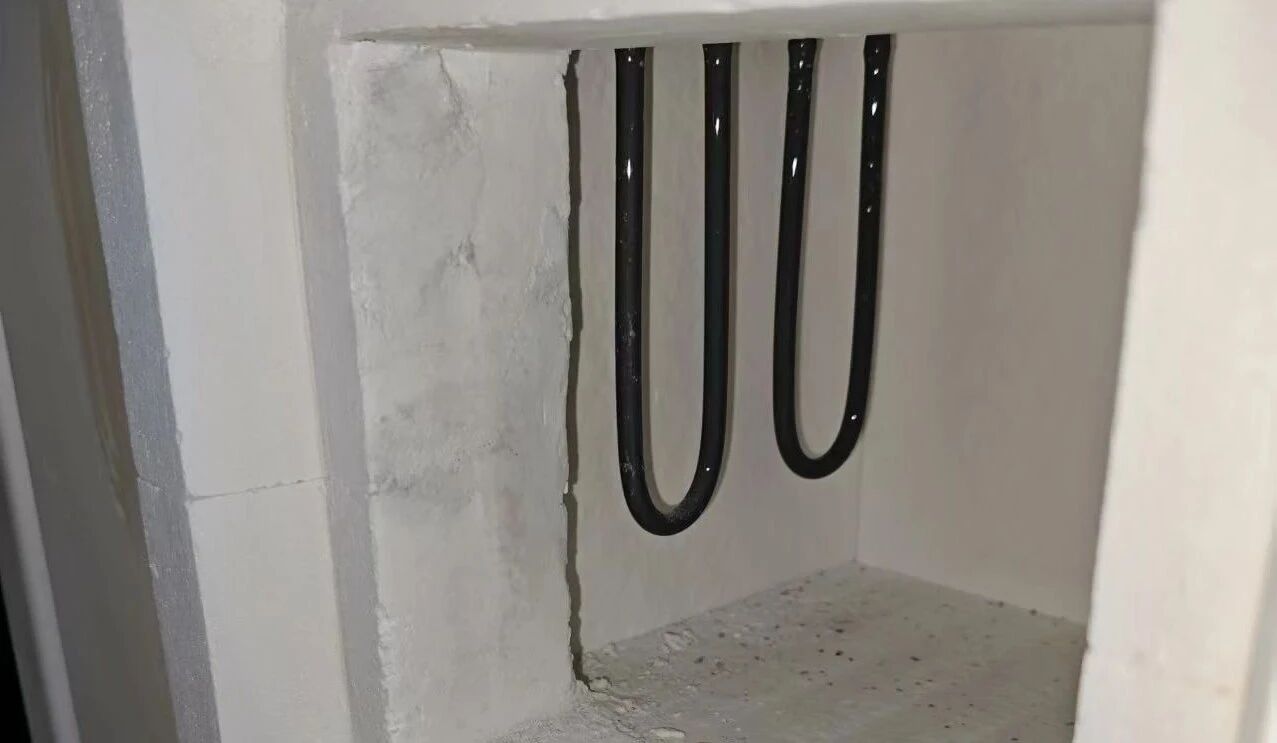

现象：炉膛内壁出现裂纹或剥落

原因分析９�/span>

急冷急热导致的热应力冲击

局部过热（加热元件功率不均或样品放置不当）

物理撞击或安装应劚�/span>

长期使用后材料老化

解决方案９�/span>

严格遵循升降温速率（≤5-10�?分钟（�/span>

检查加热元件状态，确保样品均匀放置

小心搬运，安装时预留膨胀空间

细微裂纹可用高温耐火泥修补，严重时需更换

2. 保温性能下降
现象：炉体外壳温度升高，升温速度变慢

原因分析９�/span>

炉膛纤维长期高温收缩、粉匕�/span>

表面污染（挥发物渗透或熔融物侵蚀（�/span>

解决方案９�/span>

定期检查炉膛厚度，减薄超过20%需更换

及时清理溅射物和挥发�?/span>

处理易挥发样品时使用坩埚并确保通风

3. 污染与腐蚀
现象：炉膛表面出现白色粉末或腐蚀坑洞

原因分析９�/span>

腐蚀性成分（卤素、强碱、磷酸等）与氧化铝反库�/span>

样品熔融溢出与炉膛发生反库�/span>

解决方案９�/span>

避免直接加热含氟、氯、强碱等物质的样�?/span>

使用致密刚玉坩埚作为保护屁�/span>

评估损坏程度，严重时及时更换

科学维护指南
日常维护
清洁规程９�/span>

待炉体冷却至200℃以下后清洁

使用软毛刷或吸尘器清除碎屐�/span>

避免使用硬物刮擦损伤表面

操作规范９�/span>

严格执行设备升温降温速率

确保样品充分干燥后再放入

使用合适坩埚，避免样品直接接触炉膛

定期维护
月度检查：

检查内壁裂纹、污染情冴�/span>

检查加热元件状�?/span>

评估炉膛厚度变化

年度维护９�/span>

检测保温性能（测量炉体表面温度）

校准温度控制系统

请专业人员全面检浊�/span>

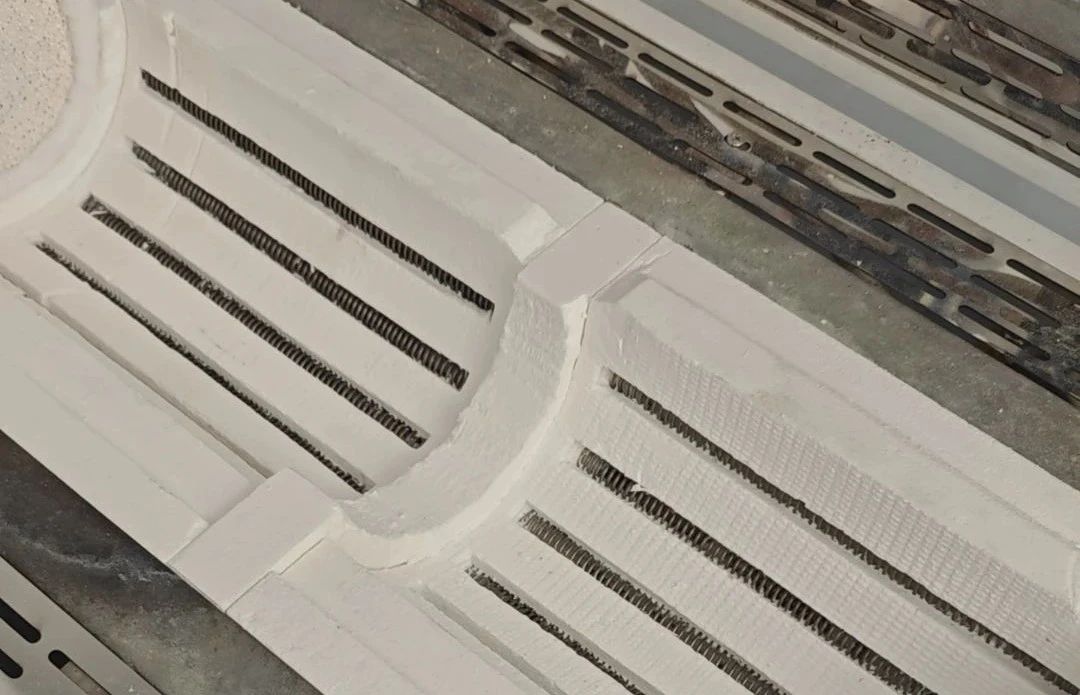

炉膛更换剌�/strong>

炉膛更换名�/strong>

特殊状况处理

长期停用９�/span>

保持炉膛清洁干燥

放置干燥剂防�?/span>

加盖防尘�?/span>

重新启用９�/span>

执行烘炉程序�?-3�?分钟升至200-300℃）

保温排除潮气后再正常使用

总结
氧化铝纤维炉膛作为高端加热设备的核心组件，其性能直接影响实验结果的准确性和设备的使用寿命。通过规范操作、定期维护和科学管理，不仅能够避免大多数故障的发生，还能显著延长设备使用年限（优质炉膛在良好维护下可使用5年以上）、�/span>

记住：精心维护的不仅是设备，更是您科研工作的可靠保障、�/span>
