球型硅微粉:现代工业的“隐形冠军”,精硅科技实现国产化替仢/div>

在集成电路封装材料中,添加比例高辽/span>60%-90%的球型硅微粉,是提升性能的关键——这一曾长期被日美企业垄断的核心材料,如今正由中国企业实现突破。精硅科技凭借自主创新,成功量产高纯度球型硅微粉,性能指标达到国际先进水平,成为国产替代的中坚力量、/span>


一、核心定义:何谓球型硅微粉?

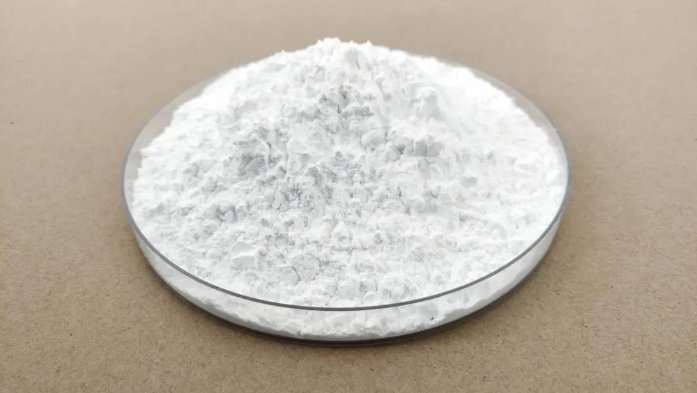

球型硅微粉是由高纯度石英砂(二氧化硅+/span>SiO₂)经特殊工艺加工而成的微米级球形粉末。其核心特征在于9/span>

极致纯净9/span>SiO₂含量通常 99.9%(甚至达99.99%以上),严格控制金属杂质、/span>

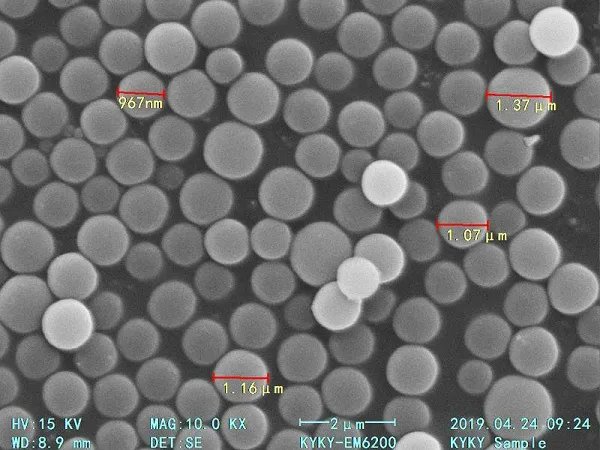

完美球形9/span>颗粒呈高度规则的球体,表面光滑、/span>

精密可控9/span>粒径分布窄且均匀(常见范?.1μm至几十微米)、/span>


二、不可替代的关键作用:微小颗粒,巨大能量

球型硅微粉在现代高端工业中扮演着“四两拨千斤”的角色9/span>

1?/span>性能增强引擎9/span>

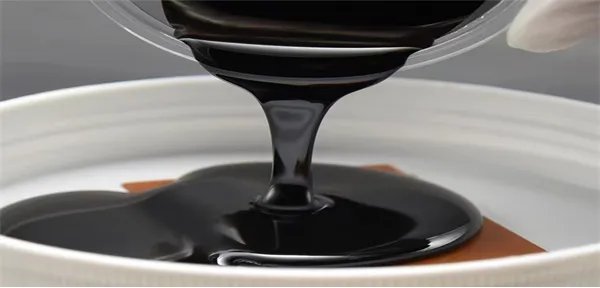

环氧塑封料(EMC(/span>9/span>作为核心填料?gt;60%),显著降低热膨胀系数(CTE),提升导热性,确保芯片在温度变化下稳定可靠、/span>

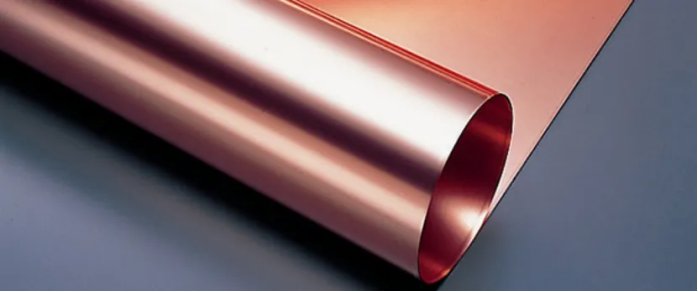

覆铜板(CCL(/span>?nbsp;降低板材CTE,提高尺寸稳定性、耐热性及介电性能,为5G高速信号传输保驾护航、/span>


2?/span>流动性与加工性优化大师:

球形颗粒极大降低树脂体系粘度,提升填充率与加工流动性,实现复杂结构精密成型(如先进封装)、/span>

3?/span>应力均匀卫士9/span>

球形结构避免尖角应力集中,显著提升封装器件的机械强度与长期可靠?/span>、/span>

4?/span>光学与特种领域多面手9/span>

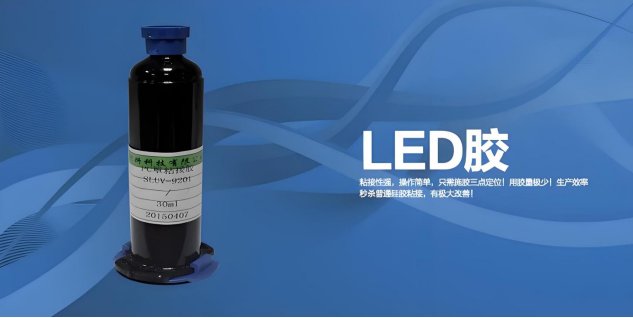

用于LED封装胶、硅胶、涂料、陶瓷等领域,提升透光性、流动性、耐磨性及绝缘性能、/span>



三、工业命脉:不可或缺的关键应用领埞/span>

半导体封装(核心战场(/span>9/span>EMC、底部填充胶、封装基板,支撑摩尔定律延续、/span>

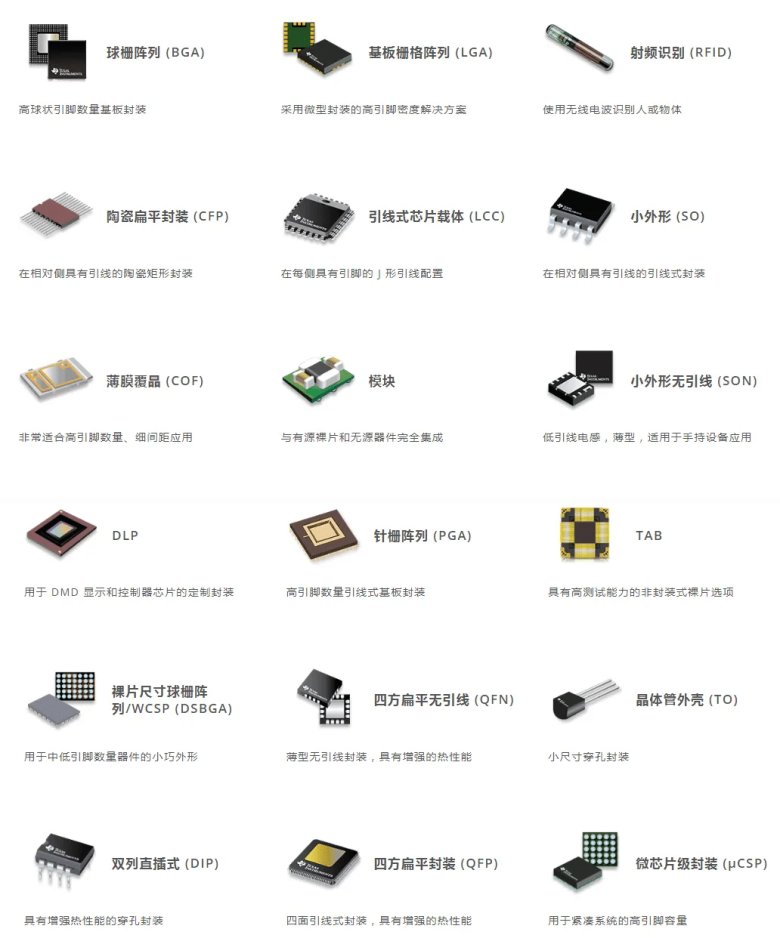

半导体封?png


高端电子电路9/span>5G/6G高频高速覆铜板、消费电子主板,保障信号完整性、/span>

绿色能源9/span>光伏组件封装胶、新能源汽车功率模块封装,助力双碳目标、/span>



尖端光学9/span>高透LED封装、光学透镜、显示技术、/span>

精密制速/span>9/span>陶瓷增材制造(3D打印)、高性能复合材料、/span>

“球型硅微粉的纯度、球形度与粒径控制,直接决定了高端芯片封装的良率与寿命。实现这一材料的自主可控,是中国半导体产业链安全的关键一环。“/span>— 半导体材料领域专宵/span>

四、精硅科技:国产球硅先锋,突破进口壁垒

精硅科技深耕石英材料领域,依托核心技术与全链条管控,成功打破国外垄断,成为国产高纯球型硅微粉领军者:

技术制高点9/span>掌握高温球化、精密分级、深度纯化等核心工艺,产品纯度(?9.99%)、球形化率(>99%)、粒径控制达国际先进水平、/span>

性能比肩国际9/span>产品关键指标(介电常数、CTE、导热率)满足最严苛的IC封装与高频基板要求,通过头部客户验证、/span>

稳定可靠供应9/span>规模化量产能力保障国内客户供应链安全,缓解“卡脖子”之忧、/span>

定制化解决方桇/span>9/span>根据客户特定应用场景(如FC-BGA、Fan-Out、高频CCL)提供精准匹配的粉体方案


五、未来展望:国产替代加速,创新永不止步

据研究机构预测,2025年全球球型硅微粉市场规模将突破百亿人民币。随着中国半导体、新能源?G产业爆发式增长,需求持续攀升。精硅科技等国内领军企业的崛起,不仅实现关键材料自主,更通过持续研发(如亚微米级球硅、功能化改性),推动中国制造向产业链高端跃升、/span>

精硅科技— 以匠“芯”铸就“硅”来

我们不止于替代,更致力于超越。精硅科技以超高纯度、极致球形的硅微粉产品,为中国智造注入坚宝/span>“芯”动劚/span>
