氢气纯化器Hydrogen Purifier

基于公司金属钯膜的氢气纯化系统具有体积小、操作简单、产氢纯度高等优势，能够有效截留除氢气之外的其它任何物质，不仅与氢能需求具�?*的契合度，而且在CVD培育钻石、电子芯片、粉末冶金、MOCVD、色谱分析载气、光伏、核能等众多高科技产业都有广泛应用、�/span>

利用只有氢原子才能透过钯晶格的特性，可以实现对氢气的**选择性，即在压力驱动下，氢气能够很容易地透过钯膜，而其它任何气体都不能透过，即使对氦气也可以有效截留，这是其它氢气纯化方法无法企及的、�/span>

主要特点Main Features

体积小巧、维护成本低	一键启动、操作简侾�/span>
原料氢气适配性广	输出氢气纯度髗�/span>,�?/span>99.9999999%(9N)
独立自主知识产权	氢气纯化成本位�/span>

型号UHP	2L	3M	5M	10M	20M
**处理野�/span>	5L/min	60L/min	100L/min	175L/min	340L/min
纯化方式	钯膜氢气纯化
输出氢气纯度	�?/span>99.99999998(9N与原料纯度相兲�/span>)
**操作压力	1MPa	2.5MPa	2.5MPa	2.5MPa	2.5MPa
设备接口尺寸	1/8"	1/4"	3/8"	1/2"	3/4"
设备**功率	0.8kw	1.3kw	1.9kw	2.8lkw	3.5kw
电源供应	AC220~240V.50/60Hz
设备尺寸(mm)	600*450*270	600*800*800	600*800*800	600*800*1000	800*1000*1000

*上表仅列出部分产品型号，可根据现场工艺要求提供定制服务，参数可根据工艺要求进行调整，不作为验收依据，具体以技术方案和协议为准、�/span>

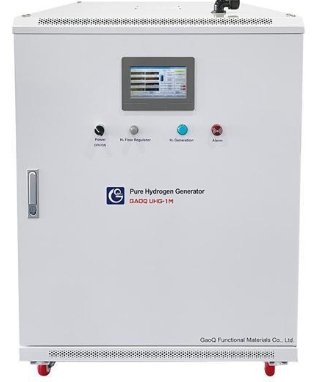

超纯氢气发生器Ultrapure Hydrogen Generator

超纯氢气发生器采用长寿命PEM纯水电解和钯膜管纯化氢气相结合的方式直接输出超高纯氢气。应用氢气纯化领�?理想的纯化工艺一钯膜管纯化，确保输出的氢�?*纯度大于99.99999%、�/span>

超纯氢气发生器采用全自动一键操作，配备水质在线分析、超压保护、氢气泄漏报警等保护模块，确保发生器具有优秀的稳定性和安全�?可选配氢气纯化在线监测模块，实时监测输出氢气纯度、�/span>

主要特点Main Features

一键启动、操作简侾�/span>

净输出流量稳定

输出氢气纯度髗�/span>,�?/span>99,99999%

体积小巧、维护成本低

主要应用 Main Application

氢能储氢系统加注

金属粉末冶金保护

MPCVD培育钻石�?/span>MOCVD外延生长

气相色谱GC、气相色谰�/span>-质谱联用�?/span>GC-MS

制氢	PEM电解纯水
纯化	钯膜管纯匕�/span>
输出氢气纯度(**纯度)	�?/span>99.99999%.N2<0.01pom＋�/span>H2O<0.01ppm
输出氢气压力	0-10 bar(**可选配3.2MPa)
输出氢气流量	0.5~10sL/min(可逈�/span>)
水质要求	去离子，ASTMⅡ，<0.1uS
电源	220-240V＋�/span>50-60Hz功与制氢流量相关
氢气出口	1/4VCR接头
尾气出口	1/4"双卡套接夳�/span>
设备尺寸	600*800*800mm

*上述参数可根据工艺要求进行调整，不作为验收依据，具体以技术方案和协议为准、�/span>

钯膜Palladium Membrane

钯膜对氢气具有良好的通透性，且能截留除氢之外的其它任何气体，因而可用于氢气分离与纯化、制氢、氢回收等领域。相对于传统的轧制钯膜，负载于多孔陶瓷或不锈钢基材上的复合钯膜厚度更薄。具有强度高、渗透率高，成本低且易放大等诸多优点、�/span>

基于钯膜的氢分离器操作简便、效率高、体积小，是小规模制氢系统的优选，尤其适用于半导体用氢和氢能发电系�?如甲醇重整反�?钯膜纯化+燃料电池)。钯膜具有高温稳定性，还可用作制氧、加氢、脱氢等反应的膜催化反应器、�/span>

公司在钯膜的制备、封装、集成，以及氢气纯化系统的制造等关键技术领域拥有多项国内外发明、�/span>

基体材料	多孔陶瓷或多孔不锈钢
膜管长度(mm)	50-1200
膜管外径(mm)	45828
钯膜厚度(μm)	2-50可逈�/span>
操作温度(C、�/span>)	300-500
原料气压劚�/span>(MPa)	>5
原料气纯�?/span>(%)	>20
输出氢气纯度(%)	>7N，与原料氢气纯度相关
氢气回收玆�/span>(%)	>75
H2/N2理想选择�?/span>	>100000
