中国粉体网讯平板玻璃也称白片玻璃或净片玻璃，化学成分一般属于钠钙硅酸盐玻璃。它具有透光、透明、保温、隔声、耐磨、耐气候变化等性能，透光�?5%以上，对太阳中近红热射线的透过率较高，对室内墙顶地面和家具、织物而反射产生的远红外长波热射线有效阻挡，可产生明显的“暖房效应”、�/span>

平板玻璃制备方法

浮法

浮法是当今世界生产平板玻璃的主体工艺，其生产规模�?最大熔窑熔化量�?000t/d)，板厚范围广0.55�?5mm，板宽可�?.6m，而且玻璃的质量高。其产品除用于建筑、橱窗、家具、车船、电子信息产品外还可制成各种深加工玻璃、�/p>

制备好的配合料通过投料机送入玻璃熔窑（通常为横火焰型玻璃熔窑，另外还有电熔窑以及生产小浮法的马蹄焰窑和单元窑）。玻璃熔窑（以横火焰型玻璃熔窑为例）以重�?天然气或煤气)为燃料，在约1600℃的温度下将配合料熔制成均匀、无气泡的玻璃液。玻璃液在澄清均化、冷却后经流槽流入锡�?为避免锡液氧化，锡槽内部充满氮氢保护气体)，漂浮在密度相对较大的锡液表面上，在重力和表面张力的共同作用下，玻璃液在锡液表面铺开、摊平成形为玻璃带。玻璃带经冷却硬化，在过渡辊台拉引辊的作用下，拉离锡槽进入退火窑。玻璃带在退火窑内按照定制的退火温度曲线退火，残余应力被控制在要求的范围内。退火后的玻璃带经冷却进入冷端，经切割掰断，加速分离、掰边以及纵掰纵分后，通过分片线，机械或人工取片装箱包装、�/p>

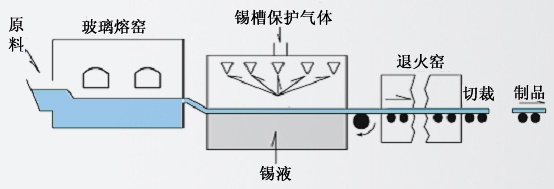

浮法工艺流程９�/p>

原料制备→混合配料→熔制→锡槽成形→退火→切裁→瓣边→分片→取片→包装

平拉泔�/p>

平拉法玻璃熔窑的熔化量通常�?0�?60t/d，可设一窑多线，玻璃板厚范围�?.8�?2mm。平拉工艺的最大特点是可以长期稳定生产3mm以下的薄玻璃。产品除用于建筑、橱窗、暖房外也可用于仪表、电子产品等、�/p>

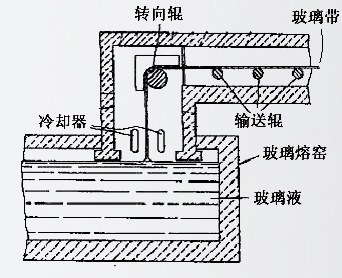

采用横火焰型或马蹄焰型玻璃熔窑，以重�?天然气或煤气) 为燃料将投入熔窑内的配合料熔制成玻璃液。玻璃液经流液洞进入冷却部和成形池，冷却到合适的温度后，从自由液面向上拉引形成玻璃带，再经转向辊使玻璃带由垂直方向转为水平方向送入退火窑。退火后经冷却的玻璃带切裁成规定的尺寸，然后取片、装箱、包装�?nbsp;

平拉工艺流程�?nbsp;

配料 � 熔制 � 向上拉引 � 转向成型 � 冷却 � 切裁 � 取片 � 包装

压延泔�/p>

压延法玻璃熔窑的熔化量为20�?20t/d。用压延法可以生产压花玻璃、夹丝玻璃�?nbsp;

近年来开始用压延法生产太阳能光伏超白玻璃、�/p>

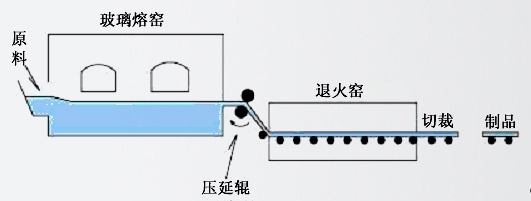

采用横火焰型或马蹄焰型玻璃熔窑，以重�?天然气或煤气) 为燃料将投入熔窑内的配合料熔制成玻璃液。玻璃液经流液洞进入冷却部和成形池，冷却到适合压延成型粘度的温度后，经溢流口进入由光洁度很高的上辊和带有雕铸精细花纹图案的下辊组成的压延机压制成压花玻璃带。压花玻璃带随后进入退火窑退火，经冷却后切裁成规定的尺寸，然后进行取片、装箱、包装、�/p>

下拉泔�/p>

�?）流孔下拉法

流孔下拉法系以低粘度的均质玻璃液导入铂合金所制成的流孔漏板槽中，利用重力和下拉力以及流孔开孔的大小来控制玻璃板的厚度，其中温度和流孔开孔大小共同决定玻璃的产量，而流孔开孔大小和下拉速度则共同决定玻璃的厚度，温度分布则决定玻璃之翘曲。该法主要生产电子信息用超薄无碱平板玻璃�?nbsp;

流孔下拉法的生产能力�?�?0t/d，可生产厚度0.03�?.1㎜的超薄平板玻璃、�/p>

�?）溢流下拉法

该方法与下拉法相似，不同的是将熔融玻璃供给雨水槽状的合流管，玻璃液从该管溢出，再次在管的下部合成一体，连续形成板状玻璃。与管接触部分形成玻璃板厚的中央部分，表面与空气接触形成非常平坦的玻璃。该法主要生产电子信息用超薄无碱平板玻璃。溢流下拉法的生产能力为5�?0t/d，可生产厚度0.03�?.1㎜的超薄平板玻璃�?nbsp;

下拉法生产的玻璃多用于显示器及高科技领域、�/p>

国内部分玻璃企业(排名不分先后)

旗滨集团

凯盛集团

台玻集团

山东耀华玻璃有限公号�/p>

金晶（集团）有限公司

新福兴玻璃工业集团有限公号�/p>

中国南玻集团股份有限公司

信义超薄玻璃（东莞）有限公司

福莱特玻璃集团股份有限公号�/p>

沙玻玻璃集团有限公司

2020年我国平板玻璃进出口情况

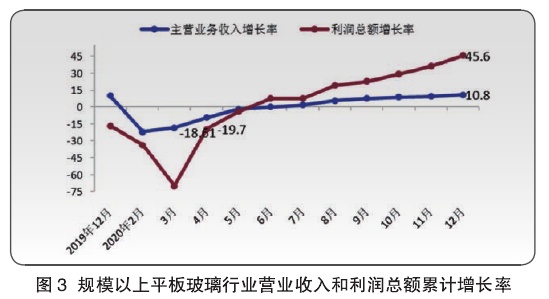

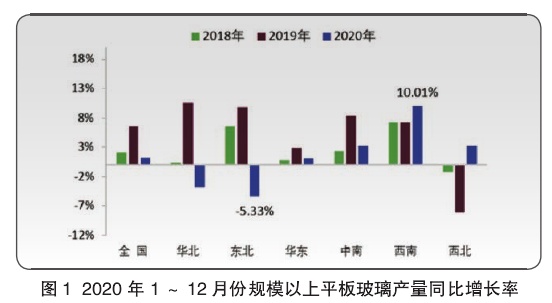

从市场方面来看，2020�?~12月份，全国固定资产投资（不含农户�?18907亿元，比上年增长2.9%�?~12月份，全国房地产新开工面积、竣工面积同比分别下�?.2%�?.9%，下降幅度继续收窄；汽车、电子计算机、手机等产品产量增长较快，涨幅较大，为平板玻璃市场需求和动力提供有力支撑、�/p>

2020年我国平板玻璃进�?.72亿m2，同比增�?.6%；进口金�?8.1亿美元，同比增长8.3%。其中，铸制或轧制玻璃板、片进口1.54亿m，同比增�?.2%，占进口总量�?6.4%；进口金�?0.8亿美元，同比增长11%，占进口总额�?0.9%。拉制或吹制玻璃板、片进口49.7万m，同比减�?8.2%，占进口总量�?.2%；进口金�?813.1万美元，同比减少3.4%，占进口总额�?.7%。浮法玻璃和表面研磨或抛光的玻璃片进�?.18亿m，同比增�?2.5%，占进口总量�?3.4%；进口金�?.99亿美元，同比增长6.9%，占进口总额�?8.4%、�/p>

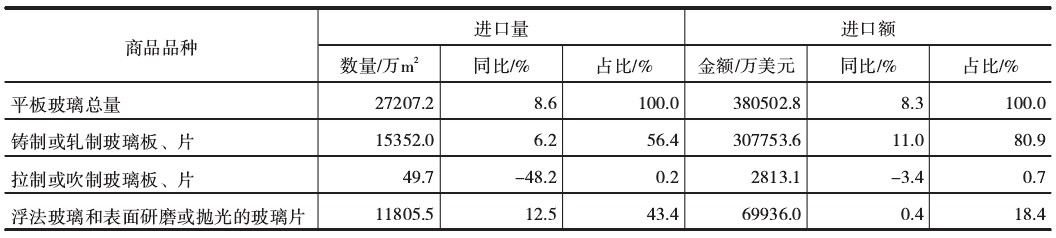

2020年我国平板玻璃进口情冴�/p>

2020年我国平板玻璃出�?.63亿m2，同比减�?3.6%；出口金�?5.8亿美元，同比增长4.6%。其中，铸制或轧制玻璃板、片出口5240.9万m2，同比增�?7.8%，占出口总量�?2.2%；出口金�?.1亿美元，同比增长3.7%，占出口总额�?7.3%。拉制或吹制玻璃板、片出口450.7万m2，同比减�?7.1%，占出口总量�?.8%；出口金�?.25亿美元，同比减少12.9%，占出口总额�?.6%。浮法玻璃和表面研磨或抛光的玻璃片出�?.06亿m2，同比减�?1.8%，占出口总量�?5%；出口金�?.48亿美元，同比增长6.7%，占出口总额�?1.1%、�/p>

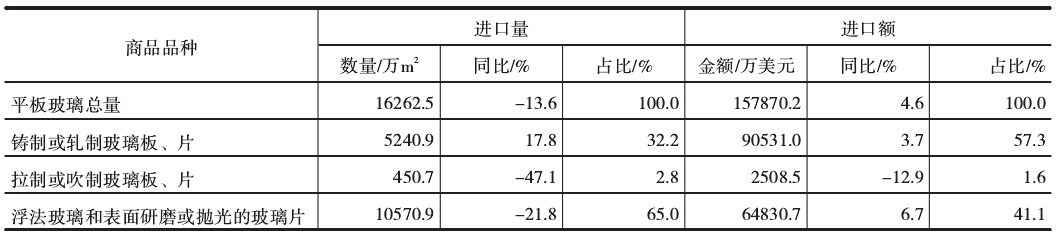

2020年我国平板玻璃出口情冴�/p>

2020年我国平板玻璃进口前10大贸易伙伴情冴�/p>

2020年我国平板玻璃出口前10大贸易伙伴情冴�/p>

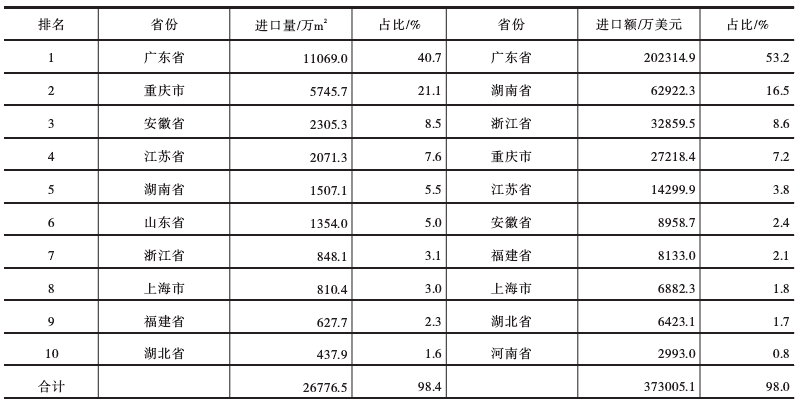

2020年我国平板玻璃进口前10省份情况

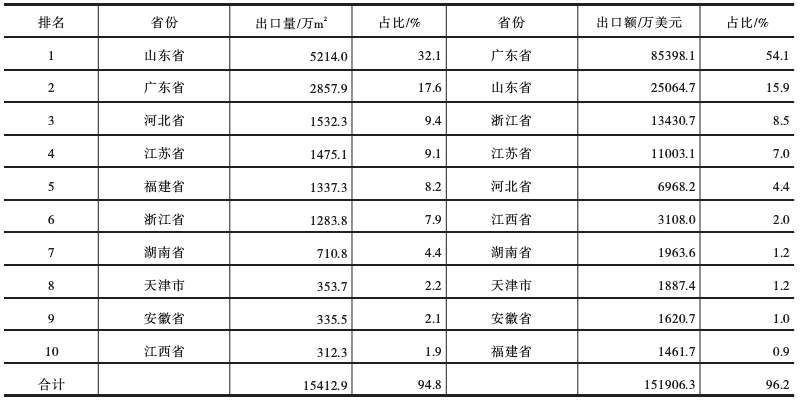

2020年我国平板玻璃出口前10省份情况

2020年平板玻璃月进口情况

2020年平板玻璃月出口情况

资料来源９�/p>

?凯盛集团

?刘志�?2020年我国平板玻璃进口贸易分枏�/p>

?中国建筑材料联合会行业工作部.2020�?~12月份平板玻璃行业运行形势

?搜狗百科

（中国粉体网编辑整理/茜茜（�/p>

注：图片非商业用途，存在侵权请告知删除！
