中南大学魏盾团队在《Journal of Energy Chemistry》发表最新成果，提出一秌�/span>金属有机框架（MOF）辅助热解结合电置换反应的新方法，成功制备出超细银纳米颗粒锚定的3D有序多孔碳复合材料（3D Ag@NC（�/span>，为高性能电极材料设计提供了全新思路、�/span>

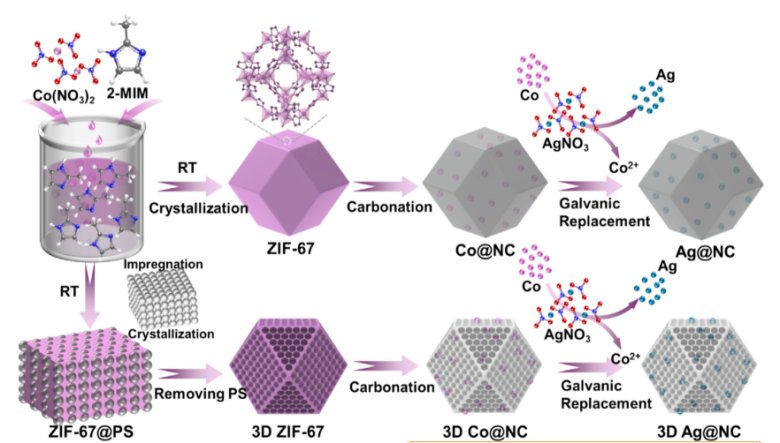

制备流程亮点

3D模板构建：以聚苯乙烯微球为模板，诱导ZIF-67结晶形成三维有序多孔结构、�/span>

碳化与金属锚宙�/span>：高温碳化获得钴嵌入多孔碳骨架（3D Co@NC），利用钴与银离子的电位差，通过自发电置换反应（Co + 2Ag� � Co²� + 2Ag）实现银颗粒的原位生成、�/span>

3. 结构优势９�/span>

• 超细银颗粑�/span>

  （~5.03 nm）均匀分散，缓解体积膨胀应力、�/span>

• 3D互连孔道

  促进电子传输与电解质渗透、�/span>

• Co@Ag核壳异质绒�/span>

  诱导界面电荷聚集，增强离子吸附、�/span>

通过系统测试�?D Ag@NC展现出卓越的电化学性能９�/span>

脱氯容量：在1.4 V电压下达105.29 mg g⁻¹，显著优于传统Ag@NC�?1.33 mg g⁻¹）和活性炭�?7.15 mg g⁻¹）（图b）、�/span>

电荷效率：高�?.95，接近理论极限（图d）、�/span>

循环稳定�?/span>�?00次循环后容量保持�?4.12%，远超商用银电极�?1.22%）（图i）、�/span>

高浓度适应�?/span>：在2000 mg L⁻� NaCl中仍保持114.91 mg g⁻¹脱氯能力（图g）、�/span>

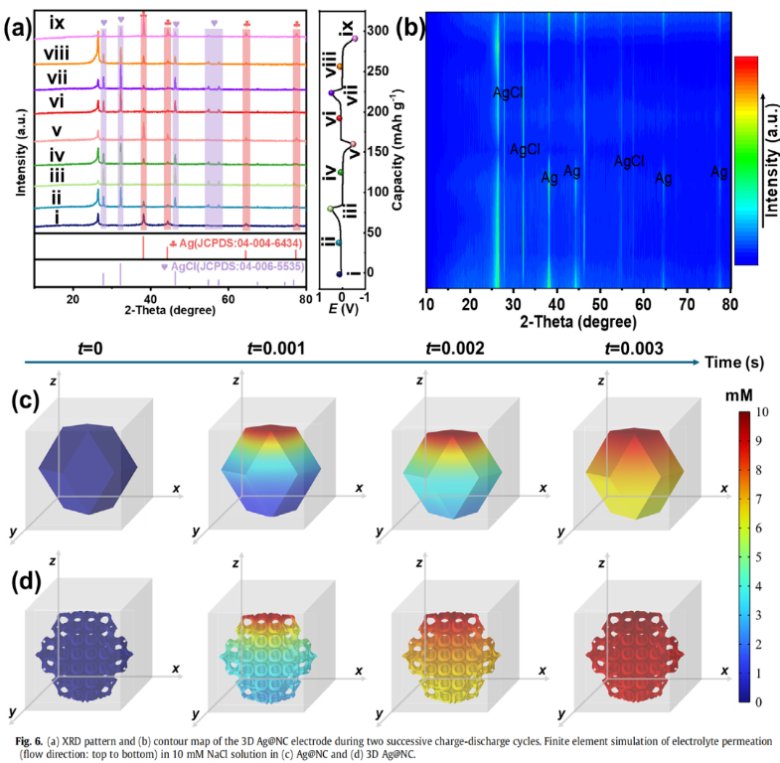

1. 有限元模拟：3D有序孔道加速离子扩散，电解质渗透效率提�?倍（�?c-d）、�/span>
