YZM-IIA路面材料强度试验�?strong>，路强仪概述９�/p>

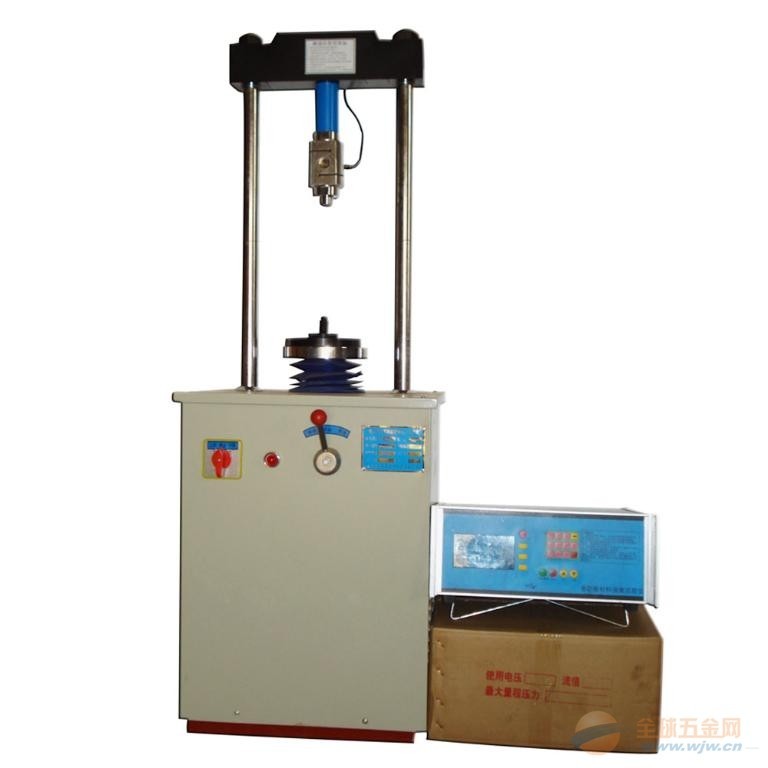

该仪器是一种多功能的公路路基材料实验仪器，它由底座、变速箱、立柱、支架、电机、电器开关等组合而成、�/p>

结构原理９�/p>

该仪器由底座、减速箱、立柱、横梁及罩壳等组成、�/p>

电动机及控制电器置于底座内，减速箱置于底座上、�/p>

横梁、减速箱及底座经两根立柱相联接，横梁并可上下调节，以适应不同高度的试样，横梁下平面可联接测力环、�/p>

底座及减速箱外面装有罩壳、�/p>

试验仪加载有两种形式，一种是电动，电动机由同步齿形带传递给减速箱，经减速箱减速后，旋转运动转换成丝杆的垂直运动，从而达到对试样垂直加载的功用。另一种是手动，将调速手柄置于空档，即可用摇手柄进行手动加载、�/p>

操作规程９�/p>

1）接通电溏�/p>

2）将试件放在仪器的升降台上、�/p>

3）按实验规范要求调节手杆，（即，快速、慢速、手动）

4）按“升”键，开始试验操作、�/p>

5）在试验过程中，应使试件的形变等速增加并保持速率�?mm/min、�/p>

6）当试件破裂时，及时记录下破坏时的大荷载P（N）、�/p>

7）按“降”键，取出试件，断开电源

技术参数：

大额定载荷： 100Kn

丝杆大移动距离：200mm

机动速度: 快�?0mm/min

慢�?m/min

手动速度� 0.2mm/摇把每圈

电机规格� 550w 380v 1400p/min

重量� 120KG

外形尺寸� 600��600��1450mm

电源电压� 380V

功率� 800W

环境温度� �?5ℂ�/p>

相对湿度� �?5%

推荐产品水泥比长�?/p>

使用方法９�/p>

用路面材料强度试验仪及其它配套夹具可进行多项试验，如水泥石灰稳定土的抗压强度、劈裂强度、加弹模量等试验、沥青混凝土的马歇尔试验、路基土和多种路面材料的承载比（CBR）试验、�/p>

1、试验仪中的马歇尔稳定度试验

�?）测量试件的高度

用游标卡尺量取试件的高度，至少取圆周等分四点的平均值作为试件的高度，精确至1mm、�/p>

�?）测定试件的密度

先在天平上称量试件在空气中的质量，然后称其在水中的质量（如试件空隙率较大时应采用蜡封法），精确至0.1g、�/p>

其中� Dm � 试件密度 g /cm3

W � 试件在空气中质量 g

W1 � 试件在水中质� g

W2 � 封蜡后试件在空气中质� g

W3 � 封蜡后试件在水中质量 g

Gp � 蜡的比重

Gw —常温水的密� �?g /cm3（�/p>

�?）测定试件的稳定�?/p>

a. 将测定密度后的试件及马歇尔试验的上、下压头，置于温度为60�?#177;1度石油沥青的恒温水槽保持至少30~45分钟、�/p>

b. 将上、下压头从水槽中取出拭干净内面，在下压头的导棒上涂少量黄油，再将试件取出置下压头上，盖上上压头，然后装在加载设备上、�/p>

c. 将流值测定装置安装在导棒上，使导向套轻轻地压住上压头，同时将流值计读数调零、�/p>

d. 在上压头的球座上放妥钢球，并对准测力环的压头，然后将测力环中百分表读数对零、�/p>

e. 将量�?~30 kN 的测力环装在试验仪上，调整加载速度� 50 mm /min，启动试验仪，当载荷达到大值的瞬间，读取测力环中百分表及流值计的流值读数、�/p>

注：从恒温水槽中取出试件至测出大载荷值的时间，不应超�?0s、�/p>

2、试验仪中的承载比试骋�/p>

�?）泡水膨胀量测宙�/p>

a. 试件制成后，取下试件顶面的破残滤纸，放一张好的滤纸，并在其上安放附有调节杆的多孔板，在板上加足够的载荷板，使试件面上的压力等于该材料层上路面的压力、�/p>

b. 将试筒与多孔底板一起放入水槽内（先不放水），并用拉杆将模具拉紧，安装百分表，并读取初始读数、�/p>

c. 向水槽内放水，使水自由进入到试件的顶部和底部，泡水期间，槽内水面应保持在试件上顶面约250mm以上，通常试件需�?6小时、�/p>

d. �?6小时终了时，读取试件上百分表读数，并用下式计算膨胀量：

从水槽中取出试件，倒出试件顶面的水，静�?5分钟，然后卸去附加载荷的多孔板、底板及滤纸，并称重，计算试件的温度和密度的变化、�/p>

�?）试验仪中的贯入试验

a. 将泡水试验终了的试件放到试验仪的升降台上，在贯入杆周围放置预定数量的载荷板、�/p>

b. 先在贯入杆上施加4500g 载荷，然后将测力和测形变的百分表指针调零、�/p>

c. 在试验仪上安装量程为0~50 kN的测力环，调整加载速度�?mm/min，并启动试验仪，记录测力环内百分表某些整读数 � �?0�?0�?0 …）时的贯入量，并需注意，使贯入量为2.5 mm时，能有5个以上的读数。因此测力环百分表的一个读数应�?.3mm左右、�/p>

试验结果计算� 绘制压力（单位压力）—贯入量曲线，将单位压力作为横坐标，贯入量作为纵坐标，绘制曲线、�/p>

一般采用贯入量�?.5 mm时的单位压力（kPa）与标准压力之比作为材料的承载比，因此承载比= 单位压力/0.7 ��100% ，同时计算贯入量�?.0mm时的承载比、�/p>

如贯入量�?.0mm时的承载比大�?.5mm时的承载比，则试验要重做，如结果仍然如此，则采用5.0mm时的承载比、�/p>

3、试验仪的回弹模量试骋�/p>

a. 在试验仪上安装量程为0~50kN的测力环、�/p>

b. 将试件和试筒的底面放在试验仪的升降台上、�/p>

c. 将百分表支架固定在试筒两侧的螺孔内，将承载板放在试件表面中央位置，并与试验仪的贯入杆对正、�/p>

d. 将百分表和表头安在支杆上，并将百分表测头安放在承载板两侧的支架上

e. 将预定的大压力分�?~6份，作为每级加载的压力，施加首级载荷（如为预定压力的1/5，待载荷作用�?0s时，记录百分表的读数，同时卸去载荷，让试样的形变恢复�?0s时，记录百分表读数、�/p>

f. 施加第二级载荷（为预定大载荷�?/5），待载荷作�?min，记录百分表的读数，并卸去载荷，卸荷后到30s时记录百分表读数，并施加第三级载荷，如此逐级进行，直到做完后一次试验、�/p>

g. 试验结果计算９�/p>

一级载荷下的回弹形变I

I=加荷时读� - 卸荷时读� ，mm

以单位压力P为横座标（向右），回弹形变为纵坐标（向下），绘制P与I的关系曲线。若开始段出现凹现象，需进行修正，一般情况下将首点和第二点联成直线，并延长此直线与纵坐标相交，此交点为新原点、�/p>

按下式计算回弹模量E９�/p>

I � 相应于单位压力P的回弹形变，mm

��� 泊桑比，对于路基土取0.35，对于路面材料取0.25、�/p>

4、间接抗拉强度试验（劈裂试验（�/p>

a. 将已浸水一昼夜的试件从水中取出，用软棉布吸去试件表面的可见自由水，称取试件质量、�/p>

b. 用游标卡尺测量试件的高度（h1）准确到0.1mm、�/p>

c. 在试验仪的升降台上置一压条，将试件置在压条上（可以 用压条），在试件的顶面也放一压条（上下压条与试件的接触线必须是试件的平均线，并与升降台垂直）、�/p>

d. 调整速率�?mm/min，并启动试验仪，记录试件破坏时的大压力P（kN）、�/p>

e. 从试件内部取有代表性的样品（经过打碎）测定其含水量、�/p>

f. 试验结果计算９�/p>

d � 试件的直� mm

L � 浸水后试件的高度 mm

5、试验仪中的无侧限抗压强度试骋�/p>

a. 将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的可见自由水，并� 取试件的质量、�/p>

b. 用游标卡尺测试件的高度h，精确至0.1mm、�/p>

c. 将量程为0~100kN的测力环，安装在试验仪上、�/p>

d. 将试件放到试验仪的升降台上，启动机器，并保持速率�?mm/min，记录试件破坏时的大压力kN、�/p>

e. 从试件内部取有代表性的样品（经过打破），测定其含水量、�/p>

f. 试验结果计算９�/p>

d � 试件的直� mm

注意事项９�/p>

1.试验仪的丝杆盘上升的极限位置为其盘面距基座箱体顶�?00mm；丝杆盘下降的极限位置为其盘面距基座箱体顶面60mm，如果超过以上两个极限，试验仪有可能会损坏、�/p>

2.试验仪应该安放在一个地面应平坦、稳固的位置，而且试验仪应有接地安全防护装置、�/p>

3.应注意经常对试验仪进行维护保养：

�?应经常保持试验仪的干净整洁，每次使用完后须清扫台面及周围环境并擦拭干净、�/p>

�?丝杆及盘子，立柱擦拭干净后应涂上防锈油，并每天使用前应向丝杆滴注适量的润滑油�?0号机油）。以保证丝杆在工作中正常润滑，减少磨损延长使用寿命、�/p>

�?不使用时应将防护套罩好、�/p>

4.当使用试验仪电动操作试需要将摇把拔出取下，以免传动时回转伤人[1]
