PEDOT-PSS材料国产化之空穴传输屁�/span>

PEDOT-PSS是一种高分子聚合物，通常以水溶液形式存在，并具有导电玆�span style="letter-spacing:-0">高及导电率可调的特性。该导电高分子材料是�PEDOT�PSS两种物质构成�其中PEDOT�EDOT(3＋�span style="font-family:'Times New Roman',serif">4-乙烯二氧噻吩单体)的聚合物＋�span style="font-family:'Times New Roman',serif">PSS是聚苯乙烯磺酷�span style="letter-spacing:-1px">盐。通过PSS的接入，可极大地提高PEDOT的溶解性。目前，PEDOT-PSS导电高分子已可应用于透明导电电极＇�span style="font-family:'Times New Roman',serif">OTFT、薄膛�/span>/触控开关等（�/span>、防静电薄膜�以及空穴传输屁�/span>＇�span style="letter-spacing:-0">有机发光二极管、太阳能电池筈�/span>（�/span>、�/span>1987年，德国拜耳公司掌握了PEDOT-PSS单体EDOT专利，并开发出了不同导电率的聚合物水溶液。此名�/span>30多年，由于掌握了核心原材料的专利技术，PEDOT-PSS在不同领域的应用＋�span style="letter-spacing:1px">均被德国Heraeus和比利时AGFA垄断。随着2007-2008年的核心专利相继到期�生产厂家和研究机构纷纷加�PEDOT-PSS的开发之中，截止目前为止，其它厂商只能生产低端防静电领域�PEDOT-PSS材料、�/p>

纳昇电子基于PEDOT-PSS导电高分子材料应用开发，致力于延伸和扩展PEDOT-PSS材料应用范围，满足新兴柔性与印刷电子对材料的迫切需求的自发性组织。经过近十年的技术研发，纳昇电子材料产业联盟推出多款PEDOT-PSS墨水材料。本文将对空穴传输材料的应用开发作简单介绍、�/p>

�1 PEDOT-PSS材料基本性能

项目	指标
外观	深蓝
固含量（%（�/span>	1.3-1.7
电阻＇�/span>Ω.cm（�/span>	500-8000
粘度＇�/span>mPas（�/span>	5-15
粒径分布d50＇�/span>nm（�/span>	~80
粒径分布d90＇�/span>nm（�/span>	~100
功函数（eV（�/span>	4.8-5.2

应用案例1：钙钛矿太阳能电江�/span>

结构９�/span>ITO/PEDOT-PSS/MAPbI₃/PCBM/Ag

�2不同厂商PEDOT-PSS应用于钙钛矿太阳能电池基本性能

材料名称	VOC(V)	JSC(mA /cm2)	FF (%)	PCE (%)	备注
X友商	0.926	23.942	60.365	12.994
HTL-S7	0.911	23.762	58.841	13.454	纳昇
HTL-S8	0.891	24.481	57.531	13.193	纳昇
HTL-S9	0.941	24.080	64.619	15.436	纳昇

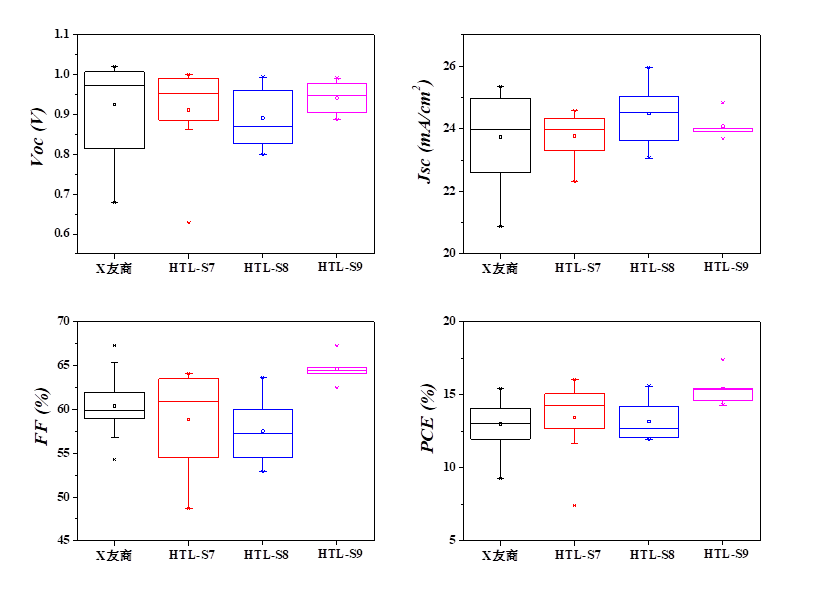

�1不同厂商PEDOT-PSS应用于钙钛矿太阳能电江�/p>

应用案例2：有机发光二级管＇�/span>OLED（�/span>

结构９�/span>ITO/PEDOT-PSS/发光材料/TPBI/LIq/Al

�2不同厂商PEDOT-PSS应用�OLED器件性能对比
