简今�/strong>

透明导电氧化物薄�?TCO)是指一类具有高导电性、在可见光范围内并具有很高透明度的重要光电材料。在自然界中，透明的物质通常不导�?如玻璃、水晶等)，而具有导电性或者导电性良好的物质又往往是不透明�?如金属材料、石墨等)。透明导电氧化 物薄膜打破了传统的观念，将透明度与导电性能相结合，成为功能薄膜材料中具有特色的一类薄膜，常见的TCO薄膜主要分为ITO薄膜、AZO薄膜、FTO薄膜、ATO薄膜等，目前已在光伏电池组件、平面显示器、触控面板、发光二极管(LEDs)、气敏传感器等不同领域获得了广泛的应用、�/span>

TCO薄膜表征分析

TCO薄膜的物相结构对其产品质量具有决定性作用。通过物相分析，我们可以深入了觢�span style="margin: 0px; padding: 0px; border: 0px; list-style: none; font-style: inherit; text-wrap-style: initial;">TCO薄膜的晶体结构、晶格参数、晶粒大小以及晶体生长的择优取向等关键特性，这些特性与薄膜的光电性能如透明度、导电能力和长期稳定性紧密相关、�/span>

X射线衍射（XRD）技术是分析TCO薄膜的关键工具，它能够提供关于薄膜晶体结构和微观结构的详尽信息。XRD分析得到的晶格参数、晶粒尺寸和择优取向等数据，对于FTO薄膜的光电行为和提高其性能稳定性极为重要。通过这些分析，研究人员能够优化TCO薄膜的制备工艺，从而提升其在各种应用中的性能表现、�/span>

• 鉴定TCO薄膜的晶体结构和物相组成。通过分析XRD图谱中的衍射峰，可以确定FTO薄膜是否为金红石结构以及是否存在其他相，如四方相或立方相。这些信息有助于了解薄膜的晶体质量，进而影响其导电性和透明度、�/span>

• 检测TCO薄膜的晶格参数，包括晶格常数和晶面间距。这些参数的变化可能与薄膜生长过程中的应力状态有关，从而影响薄膜的电子特性和机械稳定性、�/span>

• 评估TCO薄膜的晶粒尺寸和晶体取向。通过Scherrer公式，可以从衍射峰的宽度计算晶粒尺寸，而衍射峰的相对强度则可以提供晶体择优取向的信息。这些数据对于优化薄膜的制备工艺和提高其性能具有重要意义、�/span>

应用案例

本实验采用苏州浪声科学仪器有限公司的界FRINGE桌面式X射线衍射仪对某公司提供的TCO薄膜样品的物相结构进行了表征、�/span>

�?）制栶�/span>

�?）测试参数设�?/span>

仪器型号：界FRINGE	靶材：Cu靵�/td>
扫描模式：掠入射扫描	入射角度�?°
角度范围�?0~70°	步进角度�?.05°/step
管压、管流：30kV 20 mA	积分时间�?00 ms/step

�?）测试结果与结论

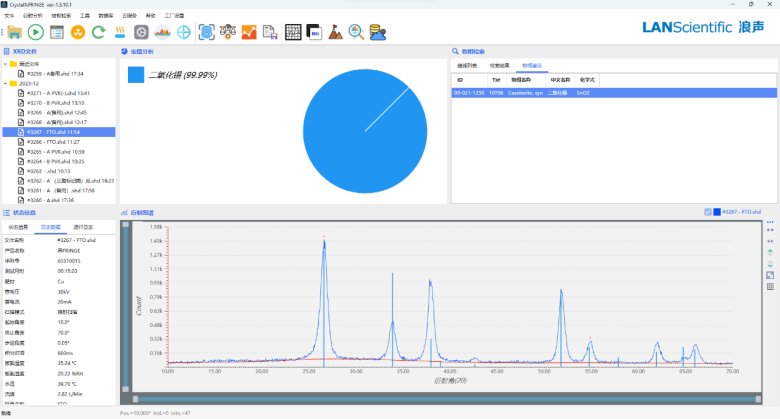

样品衍射图谱

经过GIXRD测试，判定该薄膜样品为FTO（SnO2:F）薄膜，且存在（200）择优取向。FTO（SnO2:F）薄膜是氟掺杂的二氧化锡(Fluorine-doped Tin Oxide)的简称，是一种宽禁带半导体材料，其主要成分为SnO2，并掺杂了氟元素F。FTO薄膜具有优异的透明性和导电性，这是因为氟原子替代了部分的氧原子，形成了SnO2−xFx结构，从而调节了材料的禁带宽度和载流子浓度，使得薄膜既透明又导电。FTO薄膜通常呈现四方金红石型结构，具有高载流子浓度和低电阻率的特性、�/span>

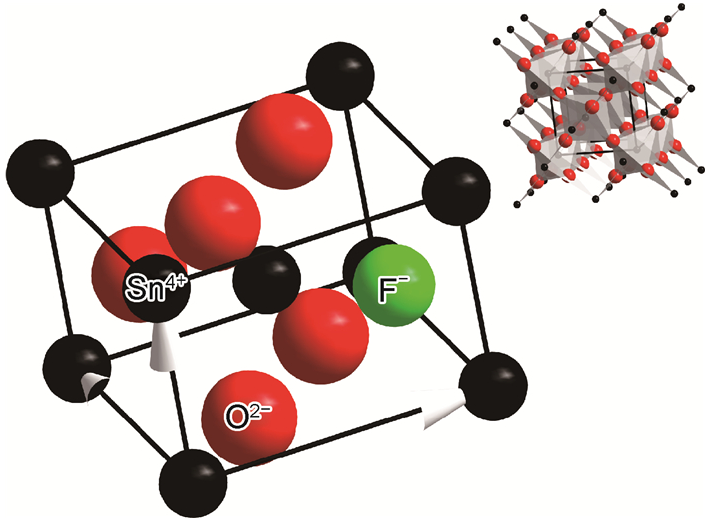

SnO2单胞结构

引用文献９�/p>

樊琳, 许珂�? 史晓�? 贾雨�? 张衡, 魏春�? 不同氟源对FTO薄膜性能影响及其作用机理. 材料工程, 2018, 46(9): 59-64.
