每周一个快水应用|塑料粒子水分测定梅特勒HX204确保准确结果和简单操佛�/title>

每周一个快水应用|塑料粒子水分测定梅特勒HX204确保准确结果和简单操佛�/div>

2025-08-27 　来源：东南科� 　 >>进入该公司展�?/a>　

本应用手册阐述了如何使用梅特勒托利多HX204水分测定仪进行塑料水分含量的准确测定、�/span>

以下案例介绍了HX204是如何在注塑成型过程中进行快速、简单且节约成本的水分测定、�/p>

塑料的水分含野�/span>

诸如聚酰胺、聚碳酸酯等树脂的水分含量是影响加工工艺、产品外观和产品特性的重要因素，使用水分过多的塑料粒子进行注塑成型，会导致加工工艺问题，并降低最终的成品质量。众所周知，比较典型的质量问题是：开裂、反光及机械性能降低，如抗冲击强度和抗拉强度等�?nbsp;

许多塑料产品易于在运输和存储过程中吸收水分。因此，水分含量的控制对确保生产高质量产品是至关重要的、�/p>

HX204可提供精确测定结枛�/span>

行业的参考方法是使用卡尔费休水分仪，这是测定样品水分含量的通用滴定方法，但这种方法需要具备良好的实验室仪器和训练有素的操作人员，才能获得准确、可靠的测定结果、�/p>

相反，使用HX204可使您无需精密设备或昂贵试剂就能获得相同的测定结果、�/p>

聚酰�?的水分测宙�/span>

聚酰�?(PA6) 树脂的制造商建议加工工艺中的水分含量不超�?.2%。但是，树脂却可�?4小时�?温度23˚C)吸收2.3%的水分含量饱和、�/p>

干燥前对塑料粒子进行水分测定，有益于优化注塑成型的干燥时间，例如�?小时的干燥时间降低为1小时，从而节省大量的能耗成本、�/p>

此外，质量体�?如：ISO9001)通常要求定期测定塑料粒子的水分含量，以确保干燥机正常工作。最后，注塑前测定每批塑料粒子的水分含量，最大限度的延长机器使用寿命、�/p>

材料和方泔�/span> �

METTLER TOLEDO

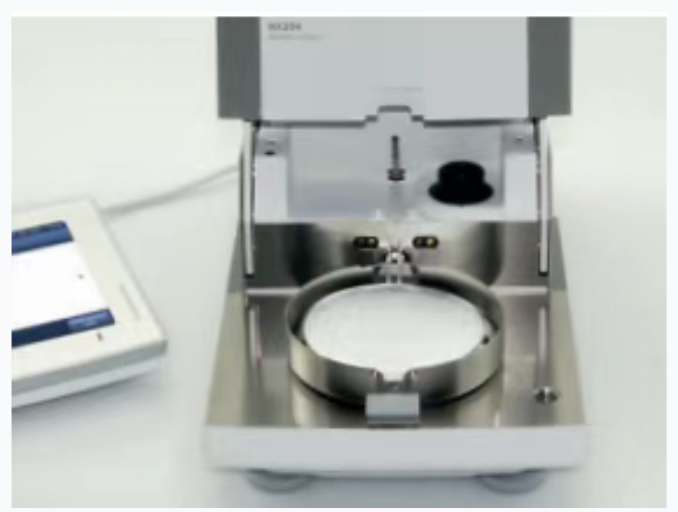

如何使用HX204进行水分测定

1. 点击PA6方法的快捷键

�?nbsp;分辨率：�?nbsp;

�?nbsp;待机温度�?00°C

�?nbsp;升温程序：标准；

-SOC-延迟�?min

-干燥温度�?30°

2. 样品盘去皮，加入�?0g塑料粒子、�/p>

3. 点击"开始干�?quot;开始水分测定、�/p>

4. 结果显示塑料粒子的水分含量结果、�/p>

结果

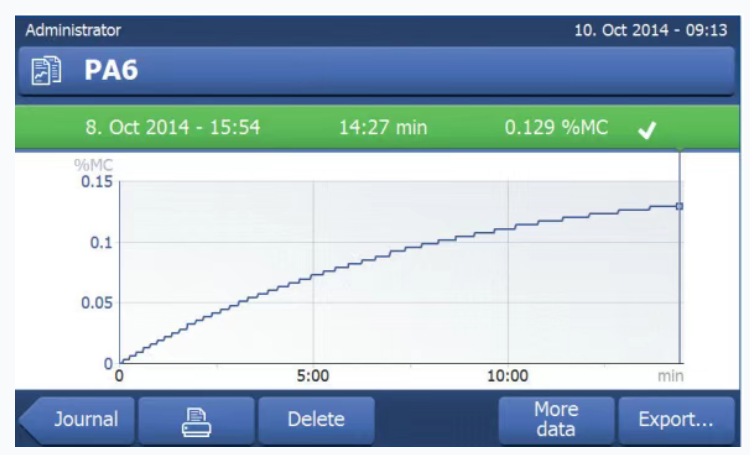

使用HX204测定PA6塑料粒子的水分含量结果为0.129%，符合加工工艺中建议的最大极限�?.2%� 因此，无需再对塑料粒子进行干燥，即可启动注塑工艺、�/p>

HX204与卡尔费休水分仪的交叉验�?nbsp;�

METTLER TOLEDO

为了证明HX204结果的精确性，我们对具�?种不同水分含量的PA6进行了相关性研究。并且，还将结果与参考方法卡尔费休滴定法进行了比较分析、�/p>

研究表明，相对于卡尔费休水分仪，HX204对这2种样品都取得了重复性较好的测定结果、�/p>

�?

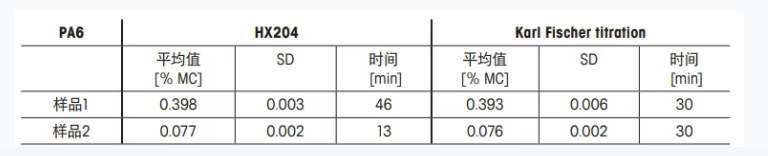

分别使用HX204 (6次测�?和卡尔费休水分仪(6次测�?进行水分含量测定MC＝水分含量，SD＝标准偏差）

结果

HX204提供了一种快速、简单的水分测定过程，具有准确、可靠的测定性能，且无需化学试剂或专业实验室人员。所有这些特性，再加上简易的使用方法，为注塑公司提供了快速、简单测定注塑前水分含量的完美解决方案、�/p>

914

研究文献
