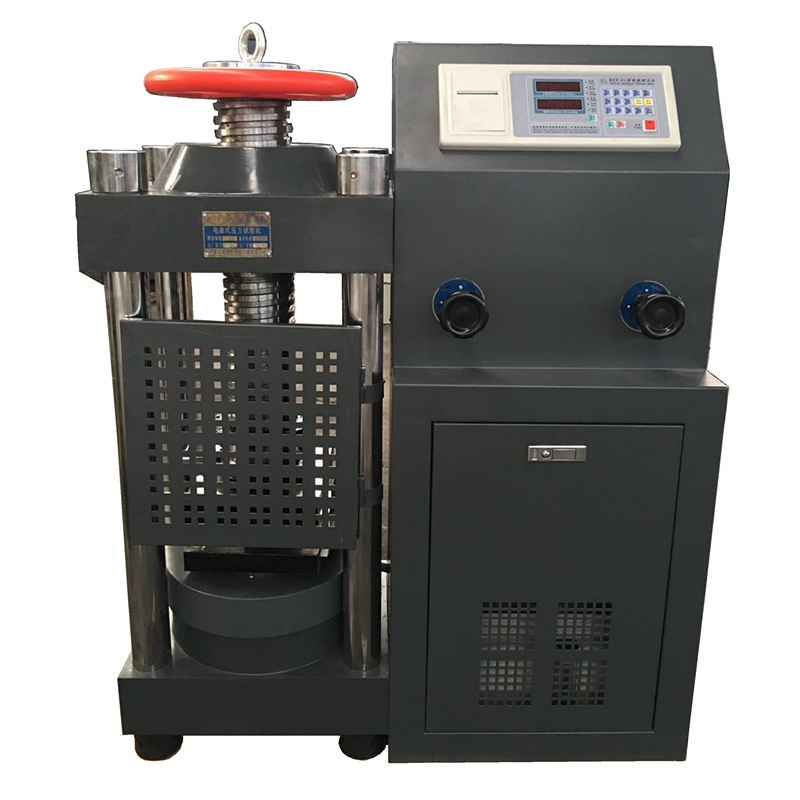

砂浆压力试验朹�/span>是我公司卆�/span>**产品、�/span>智能仪表可换算压强值，自动换算每组试块的平均值，主要用于测定水泥、砂浆小梁试块的抗压强度之用、�/span>砂浆压力试验朹�/span>�?/span>电动液压加荷咋�/span>传感器测劚�/span>方面都有很大改进，智能仪表显示力倻�/span>更加稳定。不受自然气频的影响，示值灵敏度高，结构紧凑，造型新颖，操作方便，维修简单，运输方便等优炸�/span>、�/span>

砂浆压力试验朹�/span>技术参数；

☄�/span>A大载荶�/span>: 300KN

★准确度筈�/span>**:一**

★测力范図�30--300KN

☄�/span>A小分辨率: 0.1KN

★仪表使用电厊�220V��10%

★电机使用电厊�380V��10%

★电动机功率: 0.75KW

★示值相对误�? ��1%

★油厊�/span>A大压弹�/span>: 25MPa

★外形尺寷� 840X530X1450mm

砂浆压力试验朹�/span>，砂浆抗压强度试验方泔�/span>

★采用立方体试件，每组试� 3 个�

★应用黄油等密封材料斜抹试模的外接缝，试模内涂刷薄层机油 或脱模剂，将拌制好的砂浆一次性装满砂浆试模，成型方法根据稠度 而定。当稠度�?0 ㎜时采用人工振捣成型，当稠度<50 ㎜时采用振动 台振实成型� 1)人工振动：用捣棒均匀地由边缘吐�/span>�?/span>按螺旋方式插换�/span> 25 次， 插捣过程中如砂浆沉落低于试模口，应随时添加砂浆，可用油灰刀� 捣数次，并用手将试模一边抬� 5 ㎜～10 ㎜各振动 5 次，使砂浆高 出试模顶� 6 ㎜～8 ㎜� 2)机械振动：将砂浆一次装满试模，放置到振动台上，振动时试 模不得跳动，振动 5�?0 秒或持续至表面出浆为歡�不得过振�

� 待表面水分稍干后，将高出试模部分的砂浆沿试模顶面刮去� 抹平�

★试件制作后应在室温�?20��5)℃的环境下静�?24��2)h，当气温 较底时， 可适当延长时间� 但不应超过两昼夜� 然后对试件进行编号� 拆模� 试件拆模后应立即放入温度�?20��2)℃相对湿度为 90%以上� 试件拆模后应立即放入温度� � 以上� 标准养护室中养护。养护期间，试件彼此间隔不小� 10 ㎜，混合� 标准养护室中养护 浆试件上面应覆盖以防有水滴在试件上�

砂浆立方体试件抗压强度试骋�/span>应按下列步骤进行: DYE-300砂浆压力试验朹�/span>

★试件从养护地点取出后应及时进行试验。试验前将试件表面擦 试干净，测量尺寸，并检查其外观。并据此计算试件的承压面积，� 实测尺寸与公称尺寸之差不超过 1 ㎜，可按公称尺寸进行计算;

★将试件安放在试验机的下压板(或下垫板)上，试件的承压面� 与成型时的顶面垂直，试件�?/span>应与试验机下压板(或下垫板)�?/span>寸�/span>准。开动试验机，当上压板与试件(或上垫板)接近时，调整球座，使 接触面均衡受压。承压试验应连续而均匀地加荷，加荷速度应为每秒�?.2kN�?.5kN(砂浆强度不大� 5Mpa 时，宜取下限，砂浆强度大 � 5Mpa 时，宜取上限)，当试件接近破坏而开始迅速变形时，停� 调整试验机油门，直至试件破坏，然后记录破坏荷载、�/span>

砂浆压力试验朹�/span>砂浆立方体抗压强度应按下式计算：

Fm，cu=Nu (9.0.5) A 式中 fm，cu_____砂浆立方体试件抗压强�?Mpa); NU_____试件破坏荷载(N); A_____试件承压面积(mm2) 砂浆立方体试件抗压强度应**臲�/span> 0.1Mpa� 以三个试件测值的算术平均值为 1.3 �?f2)作为该组试件的砂� 立方体试件抗压强度平均�?**臲�/span> 0.1Mpa)� 当三个测值的A大值或A小值中如有一个与中间值的差值超迆�/span>中间值的15%时， 则把A大值及A小值一并舍除，取中间值作为该**试件的抗压强度倻�/span>;如有两个测值与中间值的差值均超过中间值的 1 5%时，则该组试件的试验结果无效、�/span>

点击搜索９�a>混凝土压力试验机
