轨道垫板疲劳试验朹�/strong>

主要内容与适用范围

轨道垫板疲劳试验朹�/span>广泛应用于材料和零部件进行疲劳试验、动刚度，静刚度，纵向阻力测试、组装扣压力等项目进行测试。本试验机可以满趲�/span>TB/T3396.1-2015《高速铁路扣件》中要求的附录A、B、C所规范的各种实验方法�

主要技术参数及规格

1�?*静态试验力�?#177;250kN，静态示值精度：全程不分� ��0.5%：�/span>

2�?*动态试验力�?#177;250kN；动态波动度：不大于��1%、�/span>

3、作动器**振幅�?#177;75mm，示值精�?#177;0.5%、�/span>

4、频率范围：0.01�?0Hz ，长时工作频�?.01�?0Hz、�/span>

5、位移测量精度：��0.5%示� （全程不分档（�/span>

6、位移测量分辨率（磁致伸缩位移传感器）：0.01mm、�/span>

7、多段函数发生器、�/span>

8、计数器�?99�?99�?99，可预置、�/span>

9、控制方式：负荷、位移、变形控制方式，主要试验波形：由控制器支持（包括正弦波、方波、三角波、斜波以及外部输入波形）：�/span>

10�?*试验空间�?00mm、�/span>

11、四立柱间距离：565mmx350mm、�/span>

12、主机刚度：8*10⁸N/mm.

13、外形尺寸：1200*1040*2300、�/span>

14、工作压力：21 MPa、�/span>

15、恒压伺服泵站规格：流量70L/min�?1Mpa，电机功�?0kW�?450r/min�

工作条件

4.1 环境温度�?0�?5℃；

4.2相对湿度不大�?0%�

4.3 环境无震动；

4.4 周围无腐蚀性介质；

4.5 在稳定的基础上水平安装；水平度不大于0.2/1000�

4.6 电源电压波动范围不超过额定电压的��10%�

结构特征与工作原琅�/span>

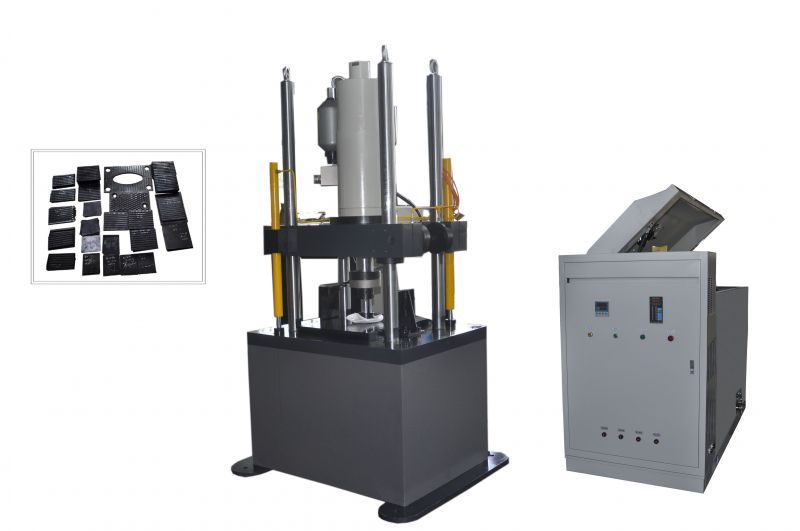

该机由主机、泵站、冷水机以及控制系统等几部分组成、�/span>

主机由底座、立柱、移动横梁、作动器、抱紧缸以及升降油缸组成。四立柱安装在工作台上面。移动横梁贯穿在四立柱上，横梁贯穿孔外侧开有锁紧口，正面安装有锁紧油缸。两升降油缸固定在移动横梁上面对角穿过中线，活塞杆向下伸出反向托举横梁移动，横梁通过升降油缸可沿立柱上下移动，完成空间调整。作动器安装在移动横梁上面中心位置，活塞杆自横梁中心孔向下伸出，并与试验上辅具连接。负荷传感器安装在活塞杆上面和作动器中心位置对中，下面工作台部分为放置辅具和测量变形的传感器、�/span>
