一、NKZ41H真空隔离闸阀概述９/strong>
本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温?/span>≣/span>425ℂ/span>咋/span>≣/span>550ℂ/span>，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用、/span>
二、NKZ41H真空隔离闸阀结构特点９/strong>、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能、br/>2、选材考究，符全国内外相关标准，材料的全面质量高、br/>3、密封副配对先进合理，提高了密封性能，使用寿命长、br/>4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良、br/>5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性、br/>6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠、/span>
1

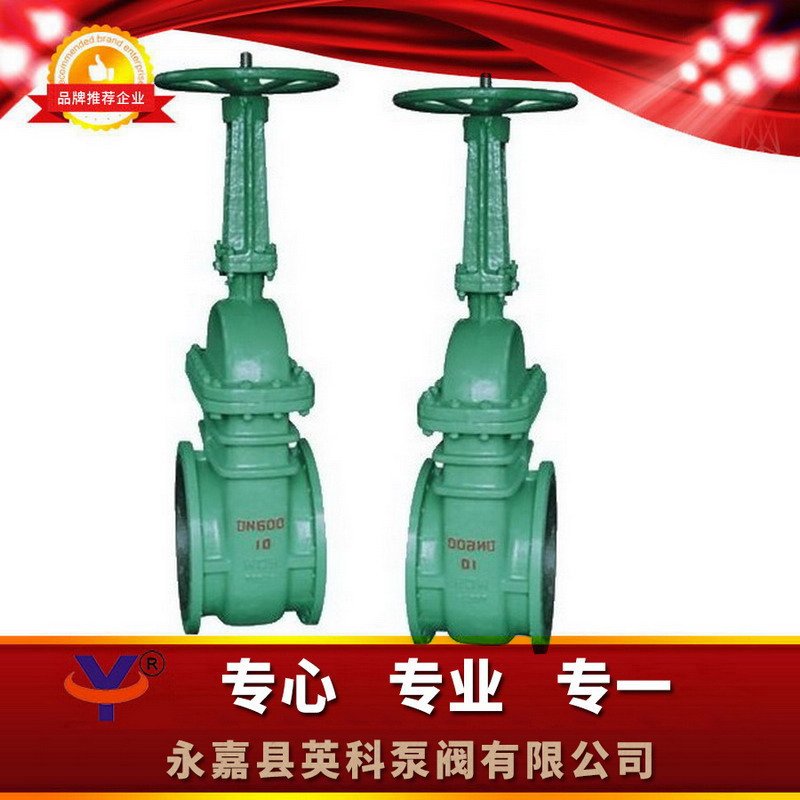

三、NKZ41H真空隔离闸阀结构图片９/strong>
四、NKZ41H真空隔离闸阀试验压力９/strong>
公称压力 |
试验压力/MPa |
||
壳体强度试验 |
上密封试骋/span> |
密封试验 |
|
1.0 |
1.5 |
1.1 |
1.1 |
1.6 |
2.4 |
1.8 |
1.8 |
2.5 |
3.8 |
2.8 |
2.8 |
4.0 |
6.O |
4.4 |
4.4 |
6.4 |
8.6 |
7.O |
7.0 |
1O.O |
15.O |
11.O |
11.O |
五、NKZ41H真空隔离闸阀使用范围９/strong>
产品类型 |
适用介质 |
适用温度/ℂ/span> |
NKZ41H |
水、蒸汽、空氓/span> |
≣/span>425 |
NKZ41H(Y) |
水、蒸汽、空氓/span> |
≣/span>550 |
六、NKZ41H真空隔离闸阀主要零部件材斘/strong>９/strong>
零件名称 |
阀体、阀盕/span> |
阀杅/span> |
闸板 |
密封靡/span> |
阀杆螺毌/span> |
填料 |
紧固仵/span> |
NKZ44H |
WCB |
2Crl3 |
25 |
H：合金钢 |
铝青铛/span> |
膨胀复合石墨 |
优质碳钢 |
NKZ44 |
铬钼钡/span> |
20CrlMo1VA |
铬钼钡/span> |
Y：硬质合釐/span> |
铬钼钡/span> |
七、NKZ41H真空隔离闸阀外形尺寸及重野/strong>９/strong>
公称通径 |
公称压力 |
主要外形尺寸和连接尺?mm |
阀?br/>重量 |
附法兰尺?mm |
||||||||||
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
W |
h |
D0 |
Dn |
|||
50 |
1.O |
250 |
345 |
160 |
125 |
1OO |
16 |
3 |
4-18 |
250 |
28 |
45 |
49 |
58 |
65 |
270 |
395 |
180 |
145 |
120 |
18 |
3 |
4-18 |
250 |
40 |
48 |
64 |
75 |
|
80 |
280 |
425 |
195 |
160 |
135 |
20 |
3 |
4-18 |
300 |
55 |
50 |
78 |
97 |
|
100 |
300 |
51O |
215 |
180 |
155 |
20 |
3 |
8-18 |
300 |
72 |
52 |
96 |
110 |
|
125 |
325 |
570 |
245 |
21O |
185 |
22 |
3 |
8-18 |
350 |
106 |
60 |
120 |
136 |
|
150 |
350 |
725 |
280 |
240 |
21O |
24 |
3 |
8-18 |
350 |
146 |
60 |
145 |
163 |
|
200 |
400 |
820 |
335 |
295 |
265 |
26 |
3 |
8-18 |
400 |
220 |
62 |
202 |
223 |
|
250 |
450 |
890 |
390 |
350 |
320 |
28 |
3 |
12-23 |
400 |
315 |
62 |
225 |
278 |
|
300 |
500 |
1070 |
440 |
400 |
368 |
28 |
3 |
12-23 |
450 |
398 |
65 |
303 |
330 |
|
350 |
550 |
1320 |
500 |
460 |
428 |
30 |
4 |
16-23 |
550 |
530 |
65 |
351 |
382 |
|
400 |
600 |
1450 |
565 |
515 |
482 |
32 |
4 |
16-25 |
550 |
690 |
65 |
398 |
432 |
|
450 |
650 |
1560 |
615 |
565 |
532 |
32 |
4 |
20-25 |
600 |
870 |
70 |
460 |
485 |
|
500 |
700 |
1720 |
670 |
620 |
585 |
34 |
4 |
20-25 |
650 |
1080 |
78 |
500 |
535 |
|
600 |
800 |
1880 |
780 |
725 |
685 |
36 |
5 |
|
||||||
