一、DS/Z64H铸钢水封闸阀结构特点９/strong>
1、本厂生产的阀盖填料室具有水密封结构，当接口通入压力 0.6-1MPa 的水时，可使系统与大气隔离，保证系统具有良好的气密性、br/>2 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠、br/>3 、产品结构简单、紧凑合理、检修方便，使用寿命镾br/>4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量、br/>5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种、br/>6 DS 系列水封阀门适用于公称压?nbsp;?/span>10.0MPa，工作温?nbsp;?/span>425ℂ/span>，工作介质为水、蒸汽 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统、/span>

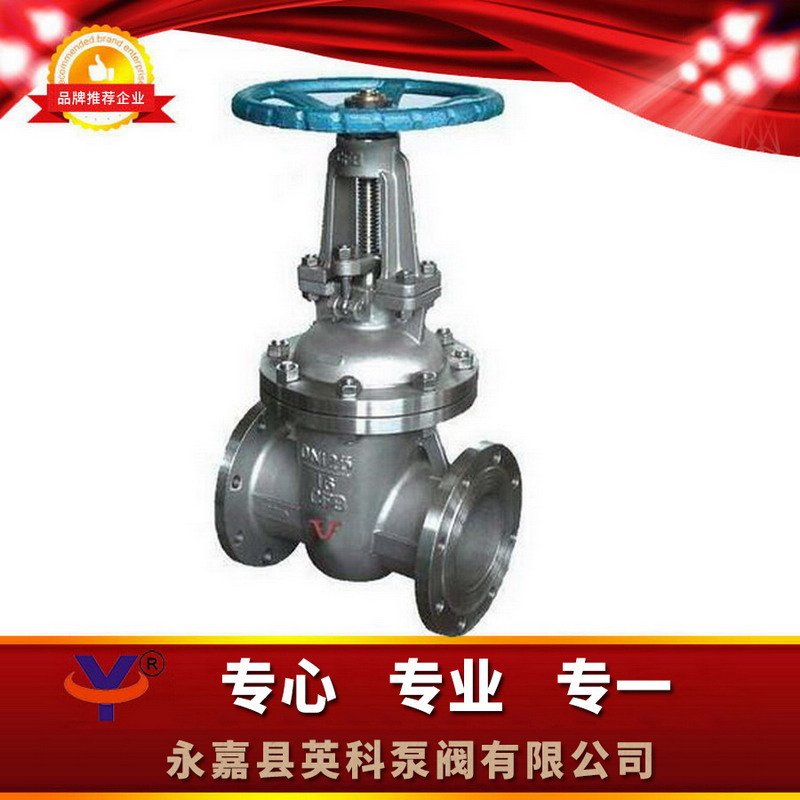

二、DS/Z64H铸钢水封闸阀结构图片９/strong>
三、DS/Z64H铸钢水封闸阀设计与制造标准：
◎/span>设计与制造：GB12234
◎/span>法兰尺寸：GB9113 JB7490
◎/span>压力温度：JB/T74 GB9131
◎/span>结构长度：GB/T12221
◎/span>对焊连接尺寸?--
◎/span>检验与试验：JB/T9092 GB13927
四、DS/Z64H铸钢水封闸阀安装尺寸及重量：
,
GB1.6Mpa |
||||||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
H |
334 |
440 |
495 |
575 |
585 |
610 |
740 |
865 |
995 |
1135 |
1525 |
1615 |
1660 |
1745 |
Do |
250 |
250 |
300 |
350 |
350 |
350 |
400 |
400 |
450 |
500 |
500 |
600 |
600 |
700 |
GB22.5Mpa |
||||||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
H |
334 |
440 |
495 |
575 |
585 |
610 |
740 |
865 |
995 |
1135 |
1525 |
1610 |
1660 |
1745 |
D、/span> |
250 |
250 |
300 |
350 |
350 |
350 |
400 |
400 |
450 |
500 |
500 |
600 |
600 |
700 |
GB4.0Mpa |
||||||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|||
H |
345 |
440 |
495 |
580 |
605 |
740 |
865 |
1010 |
1140 |
1525 |
||||
D、/span> |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
550 |
650 |
750 |
850 |
|||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
650 |
|||
H |
350 |
445 |
500 |
580 |
590 |
610 |
745 |
865 |
1010 |
1150 |
1530 |
|||
D、/span> |
300 |
300 |
350 |
400 |
400 |
450 |
550 |
650 |
750 |
800 |
900 |
|||
GB1.0Mpa |
||||||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
650 |
|||
H |
350 |
445 |
500 |
580 |
590 |
610 |
745 |
865 |
1010 |
1150 |
1530 |
|||
D、/span> |
300 |
300 |
350 |
400 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|||
