一、DS/J61H水封截止阀概述９�/strong>

水封截止阀适用于公称压力PN2.5�?.4MPa,工作温度0�?50℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介�?/span>

二、DS/J61H水封截止阀结构特点９�/strong>

1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接

2、填料函设计成水密封结构，接�?.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密�?/span>

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤�?/span>

4、结构紧凑，操作灵活，检修方便，使用寿命镾�/span>

5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行

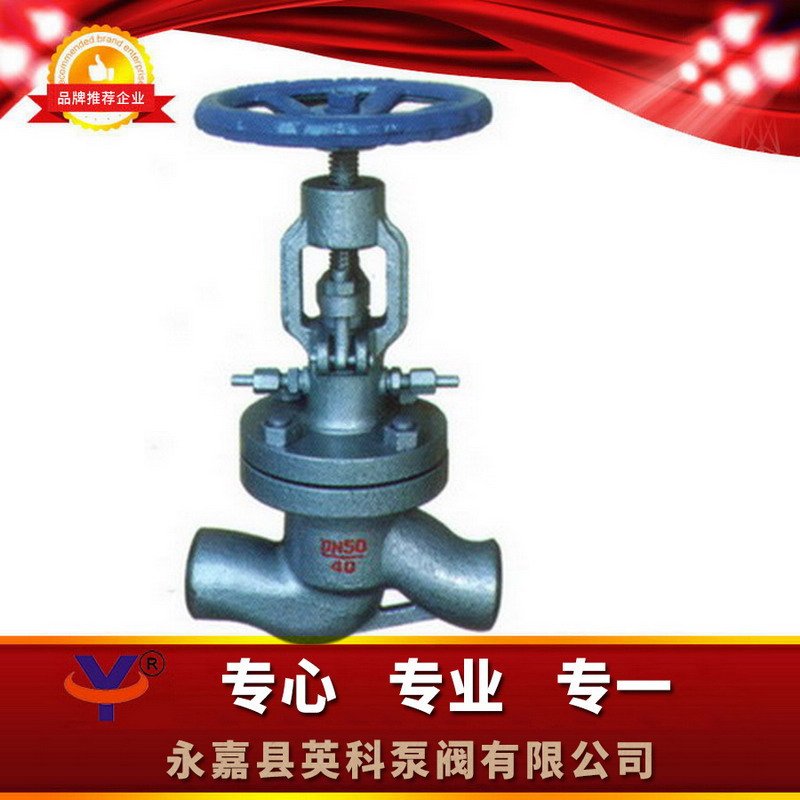

三、DS/J61H水封截止阀结构图片９�/strong>

四、DS/J61H水封截止阀执行标准９�/strong>

设计与制造：JB/T3595

结构长度：GB/T15188.1

压力温度等级：GB/T3595

试验与检验：GB13927 JB/T9092

五、DS/J61H水封截止阀性能参数９�/strong>

型号	DS/J61H-25	DS/J61H-40	DS/J61H-64
工作压力（MPa（�/span>	2.5	4.0	6.4
适用温度（℃（�/span>	�?25
适用介质	水、蒸汽、油品、非腐蚀性气佒�/span>

六、DS/, J61H水封截止阀主要零件材料９�/strong>

材料	阀杅�/span>	1Cr13�?Cr13
	阀体、阀盖、支枵�/span>	WCB25
	闸板、阀瓣、密封面	Cr13型不锈钢或硬质合釐�/span>
	阀座密封面	不锈钡�/span>
	阀杆螺毌�/span>	铝青铛�/span>
	填料	柔性石�?/span>
