一、H76对夹式止回阀概述９/strong>
对夹式止回阀主要由阀体、阀 、阀杆及弹簧等重要零件组成，并采用对夹连接。由于阀 的关闭行程短并且有弹簧加载，可显著减小水锤压力、br/> 该阀主要适用于给水系统，高楼建筑以及工业区。由于其结构长度较一般止回阀短，对有安装空间限制的场所*为有利、/span>
二、H76对夹式止回阀结构特点９/strong>
1、体积小，重量轻，结构紧凑、维修方侾/span>
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安裄/span>

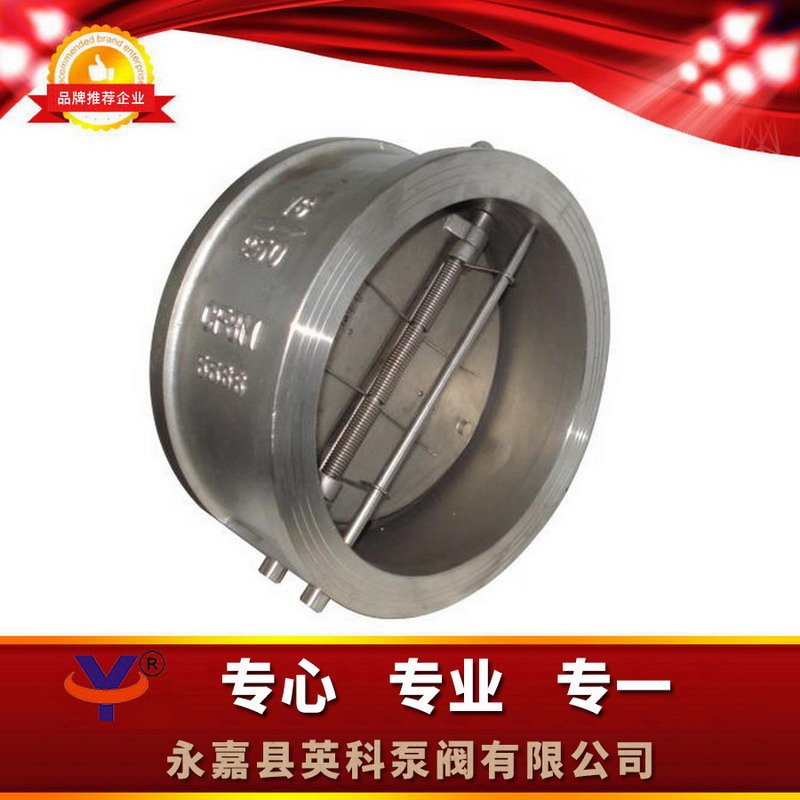

三、H76对夹式止回阀结构图片９/strong>
四、H76对夹式止回阀执行标准９/strong>
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
五、H76对夹式止回阀主要技术参数：
公称通径 |
DN(mm) |
50~1200 |
|||
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力Ps(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
||||
适用温度 |
橡胶密封面（X?20ℂ/span>~120ℂ/span> |
||||
六、H76对夹式止回阀主要零件材料９/strong>
名称 |
材料 |
阀佒/span> |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀松/span> |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀杅/span> |
碳钢?Cr13、不锈钢、铬镍钼钛钢 |
密封圇/span> |
橡胶、不锈钢、合金钢 |
弹簧 |
60Si2Mn?Cr13?7-7PH、INCONEL |
七、H76对夹式止回阀性能参数９/strong>
型号 |
工作压力（MPa（/span> |
适用温度（℃（/span> |
适用介质 |
阀体材斘/span> |
H76H-10C?0 |
1.0?.0 |
?9?25 |
水、蒸汽、油?/span> |
碳钢 |
H76W-10P?5 |
1.0?.5 |
?50 |
硝酸籺/span> |
不锈钡/span> |
H76Y-40P |
4.0 |
?50 |
硝酸籺/span> |
不锈钡/span> |
八、H76X-6/1O对夹式止回阀连接尺寸９/strong>
通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
L |
43 |
46 |
64 |
64 |
70 |
76 |
89 |
114 |
114 |
127 |
140 |
152 |
152 |
178 |
229 |
241 |
241 |
300 |
360 |
D |
100 |
120 |
135 |
155 |
185 |
185 |
265 |
320 |
368 |
428 |
482 |
532 |
585 |
685 |
800 |
905 |
1005 |
1115 |
1325 |
九、H76H/W-16/25/40对夹式止回阀连接尺寸９/strong>
通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
PN1.01.62.5 |
60 |
67 |
73 |
83 |
98 |
127 |
146 |
181 |
184 |
198 |
203 |
219 |
222 |
|
PN4.0 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
222 |
231 |
/ |
/ |
/ |
|
D |
PN1.0 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
438 |
489 |
539 |
594 |
695 |
PN1.6 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
444 |
495 |
555 |
617 |
734 |
|
PN2.5 |
107 |
127 |
142 |
168 |
194 |
224 |
284 |
340 |
400 |
458 |
514 |
/ |
/ |
/ |
|
PN4.0 |
107 |
127 |
142 |
168 |
194 |
224 |
290 |
352 |
417 |
474 |
546 |
/ |
/ |
/ |
|
