进口先导式电磁阀
产品名称９/span>先导式电磁阀
公称口径９/span>DN1-DN600
原理结构９/span>分布活塞弎/span>
控制方式９/span>常开、常闭、自保持
流体压力９/span>-0.1MPa（工艺真空）?-0.6MPa（直动、零压）?-10Mpa（小口径（/span>
流体温度９/span>?40℃、＞-60℃、＜+60℃、＜+120℃、＜+200℃、＜+350ℂ/span>
连接方式９/span>螺纹（内螺纹、外螺纹）、法兰、焊?/span>
先导式电磁阀和直动式电磁阀的详细区别主要有９/span>
1、直动式电磁阀通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。在真空、负压、零压时能正常工作，但通径一般不超过25mm、/span>
2、先导式电磁阀通电时，电磁力会把先导孔打开，使电磁阀中的上腔室压力迅速降下，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁孔进入上腔室，在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。该阀流体压力范围上限较高，可任意安装但必须满足流体压差条件、/span>
3、先导式比直通式承受压力大，而且直动式相比较先导式的启动速度快，如果用于快速切断的，建议选择直动式的。因为先导式的是通电后小阀先开启，主阀后开，直动式的则是主阀直接打开、/span>
4、此外先导式的相比于直动式的流通能力要大一些，一般CV值可?以上，而直动式的一般CV值都是小?。直动式是靠零压启动，而先导式的必须有先导压力，一般在2bar左右。直动式功率要比先导式大，先导式对压缩空气的纯净度要求比较高，但是直动式就没有那么的严格了、/span>

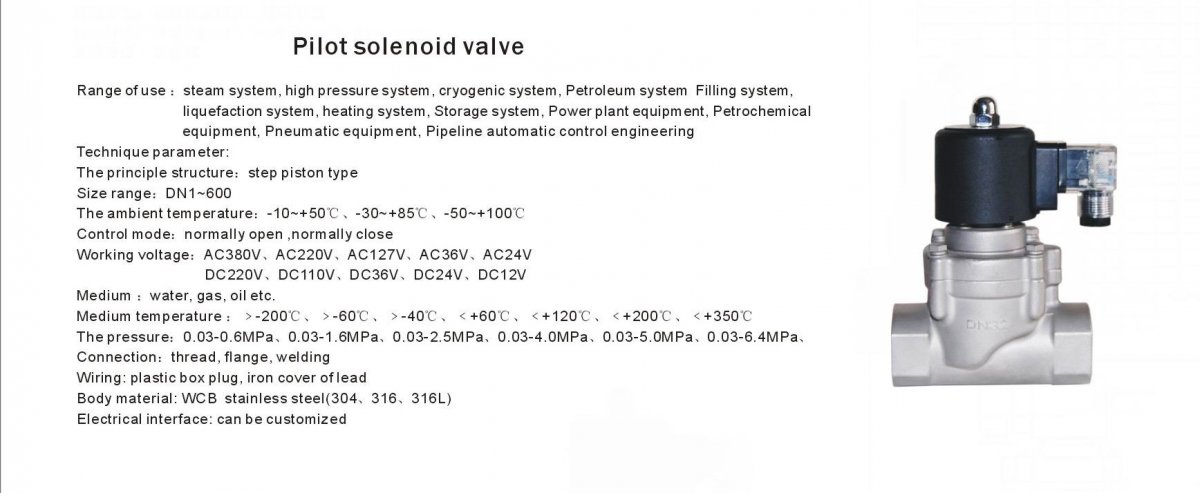

进口先导式电磁阀技术性能
应用范围：蒸汽系统、低温系统、工业石油供用系统、灌装计量系统、液化气系统、供热系统、储罐系统、电厂设备、石化设备、气动设备、管道自控工程等、/span>
原理结构：分步活塞式
通径范围：DN1~600
环境温度?10~+50℃?30~+85℃?50~+100ℂ/span>
控制方式：常开、常?/span>
电源电压：AC380V、AC220V、AC127V、AC36V、AC24V
DC220V、DC110V、DC36V、DC24V、DC12V
流体介质：水、气、油筈/span>
流体温度：＞-200℃、＞-60℃、＜-40℃、＜+60℃、＜+120℃、＜+200℃＜+350ℂ/span>
流体压力?.03-0.6MPa?.03-1.6MPa?.03-2.5MPa?.03-4.0MPa?.03-5.0MPa?.03-6.4MPa
连接方式：螺纹（内螺纹、外螺纹）、法兰、焊?/span>
接线方式：塑封线盒插头、铁罩引纾/span>
阀体材质：不锈钢（304?16?16L）、铸钢（WCB（/span>
电器接口：可订做
进口先导式电磁阀适用范围９/span>
先导式电磁阀比较适合大口径，高压力工况下使用。需要注意的是，流通的介质要有一定的压力、/span>
进口先导式电磁阀规格参数及安装尺寷/span>
规格型号 |
公称通径 DN |
螺纹连接 |
法兰连接 |
||||||
螺纹 |
L |
H（防爆） |
L |
H（防爆） |
D |
K |
N-D |
||
DN1 |
1 |
1/8 |
39 |
95 |
|||||
DN2 |
2 |
1/8 1/4 |
39 |
95 |
|||||
DN3 |
3 |
1/8 1/4 |
39 |
95 |
|||||
DN4 |
4 |
1/4 |
39 |
95 |
|||||
DN5 |
5 |
1/4 |
43 |
115 |
|||||
DN6 |
6 |
1/4 |
43 |
115 |
|||||
DN7 |
7 |
1/4 |
43 |
115 |
|||||
DN8 |
8 |
1/4 |
43 |
115 |
|||||
DN10 |
10 |
3/8 |
72 |
149 |
|||||
DN15 |
15 |
1/2 |
72 |
149 |
98 |
178 |
94 |
65 |
4-14 |
DN20 |
20 |
3/4 |
85 |
186 |
110 |
205 |
103 |
75 |
4-14 |
DN25 |
25 |
1 |
97 |
186 |
118 |
217 |
115 |
85 |
4-14 |
DN32 |
32 |
11/4 |
117 |
196 |
145 |
238 |
135 |
100 |
4-18 |
DN40 |
40 |
11/2 |
128 |
207 |
155 |
253 |
145 |
110 |
4-18 |
DN50 |
50 |
2 |
149 |
222 |
173 |
265 |
160 |
125 |
4-18 |
DN65 |
65 |
216 |
323 |
180 |
145 |
4-18 |
|||
DN80 |
80 |
228 |
347 |
195 |
160 |
8-18 |
|||
DN100 |
100 |
278 |
383 |
215 |
180 |
8-18 |
|||
DN125 |
125 |
400 |
475 |
245 |
210 |
8-18 |
|||
