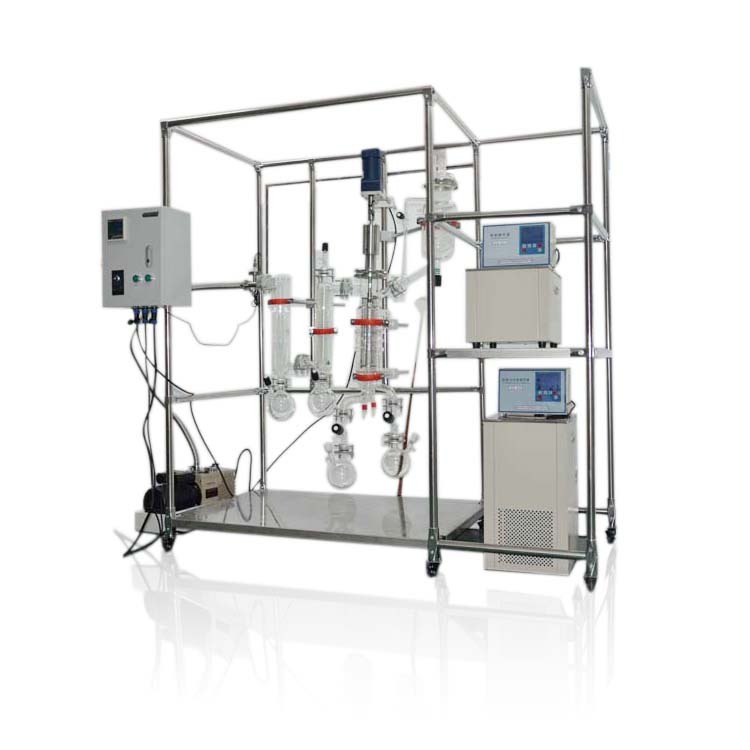

THE PRODUCT DESCRIPIOM ?∣产品说明：

薄膜蒸发器是一种特殊的�?-液分离技术，在高真空状态下，使蒸气分子的平均自由程大于蒸发表面与冷凝表面之间的距离，从而可利用料液中各组分蒸发速率的差异，对液体混合物进行分离.

应用领域９�/span>

精细化工，如芳香油提�?高聚物中间体的纯�?羊毛脂的提取等等

医药领域：如提取天然维生素AE�?制取氨基酸及葡萄糖的衍生物等筈�/span>

食品行业：如精制鱼油.油脂脱酸.精制高碳�?混合油脂的分离等筈�/span>

其他领域：石油行业，日用化学，环保领域等筈�/span>

THE MAIN CHARACTERISTICS ?∣主要特征：

1.远低于物料沸点的温度下操作，而且物料停留时间�?利于高沸点、热敏及易氧化物料的分离

2.有效地脱除液体中的物质如有机溶剂、臭味等，对于采用溶剂萃取后液体的脱溶是非常有效的方泔�/span>

3.可有选择蒸挥发出产物，去除其它杂质，通过多级分离可同时分�?种以上的物质

4.蒸馏真空度高，真空度可达0.1pa以下，其内部可以获得很高的真空度，通常分子蒸馏在很低的压强下进行操作，因此物料不易氧化受损

5.蒸馏液膜薄，传热效率高，膜厚度小�?.5mm

6.分离程度更高，分子蒸馏能分离常规不易分开的物�?/span>

7.没有沸腾鼓泡现象，分子蒸馏是液层表面上的自由蒸发，在低压力下进行，液体中无溶解的空气，因此在蒸馏过程中不能使整个液体沸腾，没有鼓泡现象、�/span>

8.提供多种规格客户选择，适用于客户小试实验，中试实验，如果需要更大蒸发面积规格的可以根据客户要求定制、�/span>

9.物理分离法，无毒、无害、无污染、无残留，可得到纯净安全的产�?/span>

10.刮板系统由PTFE材料和SS316L不锈钢材料制成，具有极高抗腐蚀的功效；

11.进料罐可选实现预加热功能，预热温度可以调节、�/span>

12.各个接口采用的是氟胶垫片进行密封，气密性好，如客户需要耐腐蚀可以更换成四氟材�?/span>

TECHNICAL PAPAMETERS ?∣技术参数：

产品型号	AYAN-B60	AYAN-B80	AYAN-B100	AYAN-B150	AYAN-B200	AYAN-B220
内径(mm)	60	80	100	150	200	220
蒸发面积(�?	0.06	0.1	0.15	0.25	0.35	0.5
冷凝面积(�?	0.1	0.15	0.25	0.45	0.55	0.65
进料容积(L（�/span>	1	2	2	2	5	5
处理流量L/H	0.1�?.0	0.5�?.0	0.5�?.0	1.0�?.0	1.5�?0.0	2.0�?5.0
电机功率(W)	120	120	120	120	120	200
转�?r/min)	�?50	�?50	�?50	�?50	�?50	�?50
轻组分收集瓶(L（�/span>	1	1	2	3	5	5
重组成收集瓶(L（�/span>	1	1	2	3	5	5
冷井	月�/span>	月�/span>	月�/span>	月�/span>	月�/span>	月�/span>
外置冷凝装置	月�/span>	月�/span>	月�/span>	月�/span>	月�/span>	月�/span>
冷却装置	月�/span>	月�/span>	月�/span>	月�/span>	月�/span>	月�/span>
真空�?pa)	100bar以下	100bar以下	100bar以下	100bar以下	100bar以下	100bar以下
受热温度(��C)	室温-200	室温-200	室温-200	室温-200	室温-200	室温-200

薄膜蒸发器的安装方法

按照成膜原因及流动方向不同，可分为升膜蒸发器、降膜蒸发器、刮膜蒸发器三种类型。薄膜蒸发器是一种蒸发器的类型，特点是物料液体沿加热管壁呈膜状流动而进行传热和蒸发，优点是传热效率高，蒸发速度快，物料停留时间短，因此特别适合热敏性物质的蒸发、�/p>

薄膜蒸发器机组由蒸发器、汽液分离器、预热器三个部件和一只简易分离器组成，蒸发器为升膜式列管换热器。该蒸发器具有生产能力大、效率高、物料受热时间短等特点，适用于制药、食品、化工等行业的稀溶液浓缩，本设备与物料接触部分均采用不锈钢制造，具有良好的耐腐蚀性能，经久耐用，符合药品卫生要求。刮板薄膜蒸发器厂家—安研仪器是一家集研发、生产、销售和服务于一体的厂商，专业化提供生化仪器、分析仪器、玻璃仪器、实验室产品的高新技术企业。全国送货，，质量保证�?/p>

刮板薄膜蒸发器安装方法：

1.产品出厂前已经进行过整体试车，用户可把设备整体吊装至设备基础上、�/p>

2.设备应整体找平，找平的位置可参考减速机机架上平面。并把设备固定在楼面上或钢架上、�/p>

3.对于规格较大的设备为了增加设备的稳定程度，可在底法兰上部适当部位，增加水平方向辅助支撑，辅助支点只限制设备径向位移，不限制其轴向位移、�/p>

4.按工艺要求配制好管道，排清异物，清洗置换设备，接通电源、�/p>

薄膜蒸发器主要特点：

1.刮板系统由PTFE材料和SS316L不锈钢材料制成，具有极高抗腐蚀的功效；

2.系统的温度可以达�?00℃，夹套温度可达�?00℃；

3.刮板系统通过转动将液体强制成薄膜，提供蒸发效率，减少操作时间：�/p>

4.高精度的玻璃管使液体在加热表面形成完整的一体化薄膜：�/p>

5.蒸发的主体由高硼硅玻璃制成，可很好的观察到整个工艺的运转过程：�/p>

6.所有与液体和气体接触的部分采用PTFE或高硼硅玻璃，完全抗腐蚀：�/p>

7.根据客户要求，可以做到的规格60�?00.
