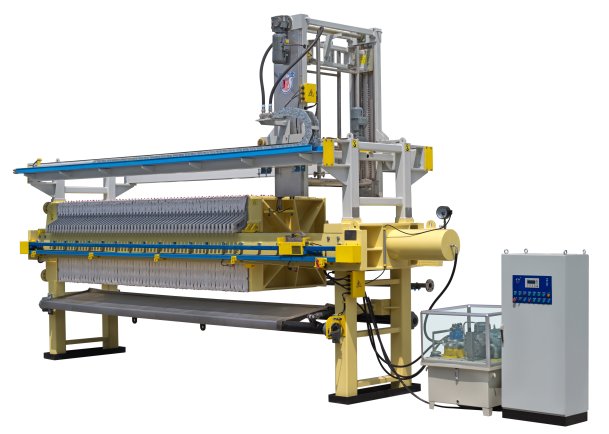

该机构安装在压滤机的上半部，由水洗道轨、水洗架、水洗架驱动行走装置、进水管、拖链、水洗管、喷嘴、水洗管升降装置、减速电机等组成，在PLC控制下与拉板器配合完成滤布清洗、�br/>

　　不工作时，该机构停在压紧板后部，工作时，待滤饼全部卸除，压紧板压紧滤板再松开退至要求位置后。拉板器在程序控制下前移进入取板状态，取到**块板时停止，水洗装置在驱动减速电机驱动下前移至拉板空间中间位置后停止，在喷水状态下，水洗管下移、上移，完成洗布动作，此时拉板器拉动**块板至压紧板端，然后去取第二块板…，周而复始，直至洗完*后一块滤布为止、�/p>

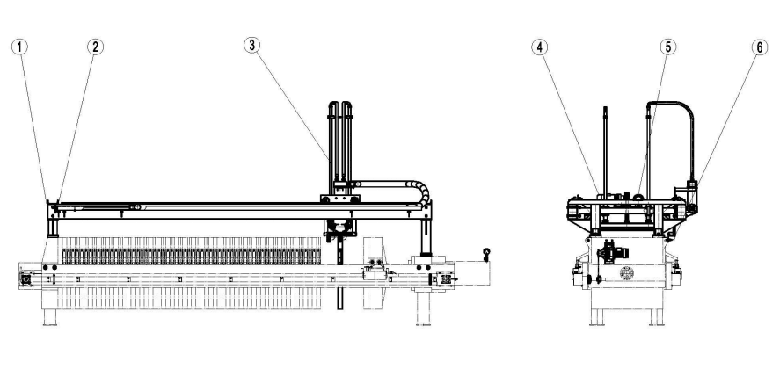

滤布清洗装置主要由：①清洗装置行走梁；②进水管；③水洗管；④升降装置；⑤行走装置；⑥限位电控系统六大部分
