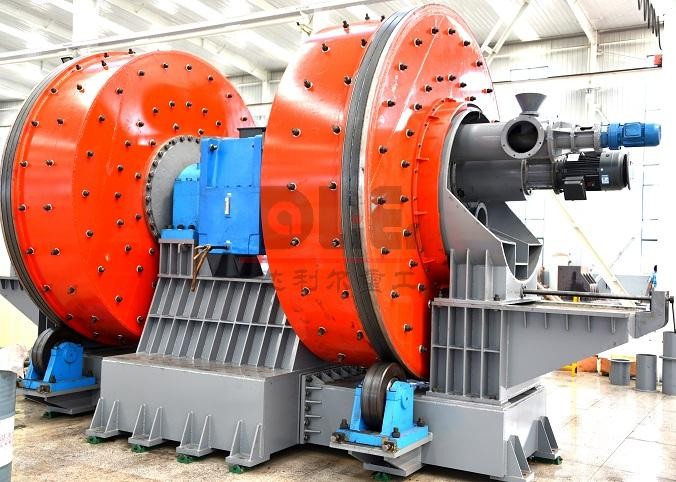

主要由磨机筒体、可调进风管、出风（料）口、进料螺旋、静止盘、滑动座、轨道座、磨介、传动系统等几部分组成。在磨机筒体一个端面的中心位置设置静止盘，静止盘和磨机筒体组成了完整的粉磨腔体。静止盘的外圆与该端面的中心孔之间留有一定间隙，使磨介球不能漏出，又能相对转动。加料口、定向反吹管和带“笼形”分级叶轮的分级器设置在静止盘上；静止盘通过螺栓与滑动座连接，固定在轨道座上；磨机筒体内装有磨介；磨机筒体的另一个端面通过轴端法兰与传动系统连接，从而实现磨机筒体的传动。工作时，物料从进料螺旋加入磨腔内，随磨介被旋转的筒体提升到一定高度，由于介质堆积表面的倾角超过自然堆角后而泻落，在泻落过程中物料与磨介相互碰撞、挤压、剪切、研磨，实现物料的磨碎。出风（料）口与抽风装置连接，使磨机腔体内处于负压状态；可调进风管上的多个定向喷吹管向腔体内定向吹风，把达到一定细度的物料扬起，在由遮流板和“笼形”叶轮转子组成的相对稳定的平面涡流分级流场中，物料得到及时分级、�/p>

JHM精华磨主机采用碳钢材质，内衬及介质球可根据物料的特性来相配套。精华磨独特、完善的粉磨机理，与传统球磨机完全不同的进出料方式，在较短的筒体长度�?.5-0.7米）和较大的筒体直径�?.2-3.5米）内，充分利用筒体两端面与磨介的摩擦作用，改变筒体内磨介间的相对运动速度，提高介质运动的混乱度。从而提高磨介与物料间的碰撞、挤压、剪切、研磨作用，提高粉磨效率。在磨机腔体内引入风量可调的定向反吹风，将达到一定细度的物料从混合体中分离、扬起；引入带“笼形”叶轮转子的分级器，使被分离、扬起的细粉得到及时分级提出，减少了物料的过粉碎，提高粉磨效率、�/p>

参数
Parameter
型号
Model

	主机功率 Main power (kw)	分级功率 Classifier power (kw)	设备重量 Weight (T)	设备尺寸 Dimension LxWxH (m)	产品细度 Fineness (d97=um)
JHMA1.5×0.5	15	1.5	5.8	3.5×2.0×2.2	2-100
JHMA1.83X0.5	22	2.2	7.5	4.85X2.7X2.2	2-100
JHMA2.2X0.5	45	3	10.48	4.85X2.98X2.42	2-100
JHMB2.2X0.5	75	6	18.8	9.2X2.98X2.42	2-100
JHMB3.0X0.5	200	15	34.2	10.5X3.38X3.2	2-100
JHMB3.5X0.5	250	30	47	10.5X3.63X3.72	2-100
JHMB4.0X0.5	355	44	67.5	11.4X4.6X4.21	2-100
JHMB4.5X0.5	500	74	83.8	11.4X5.1X4.72	2-100

JHM精华磨流程图

1.JHM双挂精华�?br/> 2.脉冲除尘�?br/> 3.引风朹�/strong>
