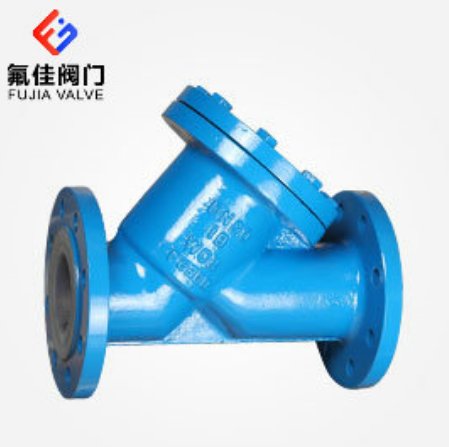

首页 > 产品中心 > 过滤 > 衬四氟Y型过滤器
| 技术标准Technical standard | |
| 设计规范Design specification | HG/T21637 |
| 结构长度Structure length | GB/T12221 |
| 法兰尺寸Flange size | GB/T9113.1-2000 ASME 16.5a |
| 公称压力试验Nominal pressure test | 0.6?.0?.6?.5MPa Class150 |
| 压力试验Pressure test | GB/T 13927-92 API 598 |
| 型号Model | Y型、蓝弎/span>Blue type |
主要零部件材料表Main parts material list
| 序号NO. | 零件名称 Part name |
精铸球墨铸铁Precision casting ductile iron |
碳钢 Carbon steel |
不锈钢Stainless steel | |||
| QT | C | P | R | PL | RL | ||
| 1 | 阀体Body?/span> 阀盕/span> Cover |
QT 400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 内衬材料 Lining material |
FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烃）、PE(超高分子量聚乙烯) | |||||
| 3 | 过滤罐/span> Filter screen |
PTFE(F4) | |||||
| 4 | 螺栓Bolt | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 5 | 螺母Nut | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
