型号 J43W J43H J43H-16C J43H-160C J43H-32C J43H-320C J4
材质：碳钢、不锈钢
连接形式：法?/p>
工作温度 -29?538（℃）（℃）
压力环境：PN160 PN320 PN16 PN32
驱动方式：手?/p>
公称通径 10-25（mm（/p>
标准：国标、非栆/p>

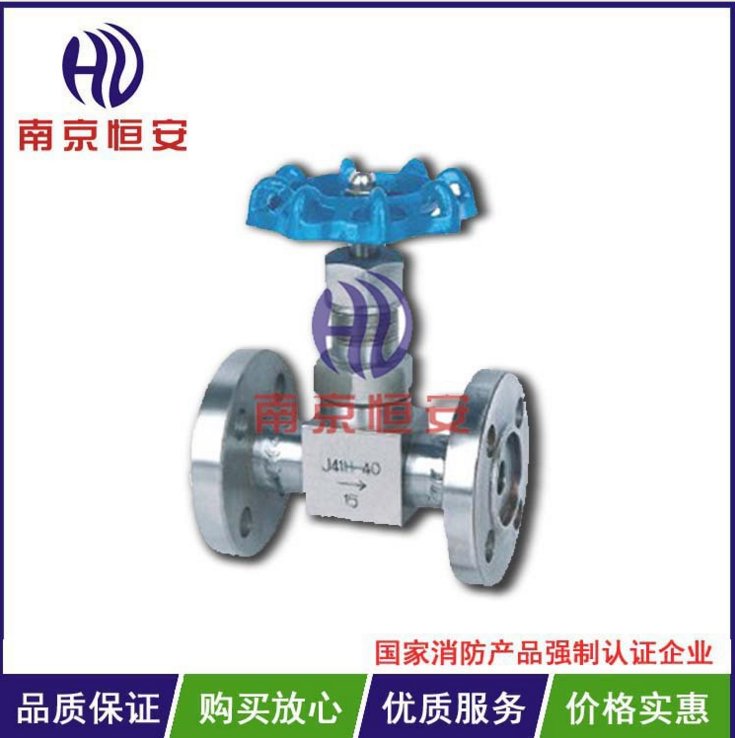

法兰针型截止阀J43W_J43H产品简今 法兰针型截止阀J43W_J43H产品整体采用锻体，连接形式为法兰连接。广泛应用于化工、电力、冶金等仪表测量管路系统，是一种不可缺少的产品、/p>
法兰针型截止阀J43W_J43H主要性能参数:
1.本产品适用于水、蒸汽、油品及硝酸、醋酸等腐蚀性介质和非腐蚀性介?
2.工作温度适合?29?538?
3.适合工作压力为≤10000Psi;法兰连接，锥面阀瓣密?
4.制造标准：GB/T12224-2005、JB/T7747-195、GB/T12235-2007、/p>
法兰针型截止阀J43W_J43H主要零部件材料：
序号 |
零件名称 |
材质 |
1 |
法兰 |
20# A105 SS304 SS304L SS316 SS316L |
2 |
阀 |
20# A105 SS304 SS304L SS316 SS316L |
3 |
阀盖垫 |
紫铜(Red copper) PTFE |
4 |
阀 |
20# A105 SS304 SS304L SS316 SS316L |
5 |
填料 |
PTFE 柔性石 金属盘根 |
6 |
填料 |
PTFE 柔性石 |
7 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
8 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
9 |
阀 |
20# A105 SS304 SS304L SS316 SS316L |
10 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
11 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
法兰针型截止阀J43W_J43H外型结构尺寸:
型号 |
公称通径 DN |
A |
B |
C |
F |
N-ø |
L |
H |
D0 |
J43W/H |
DN10 |
90 |
60 |
41 |
14 |
4-ø14 |
130 |
90 |
60 |
J43W/H |
DN15 |
95 |
65 |
46 |
14 |
4-ø14 |
132 |
90 |
60 |
J43W/H |
DN20 |
105 |
75 |
56 |
16 |
4-ø14 |
150 |
105 |
80 |
J43W/H |
DN25 |
115 |
85 |
65 |
16 |
4-ø14 |
150 |
120 |
100 |
