适用范围９�/span>

食品、医药、有机化学、废水处理、油脂等工业部门、�/span>

结构

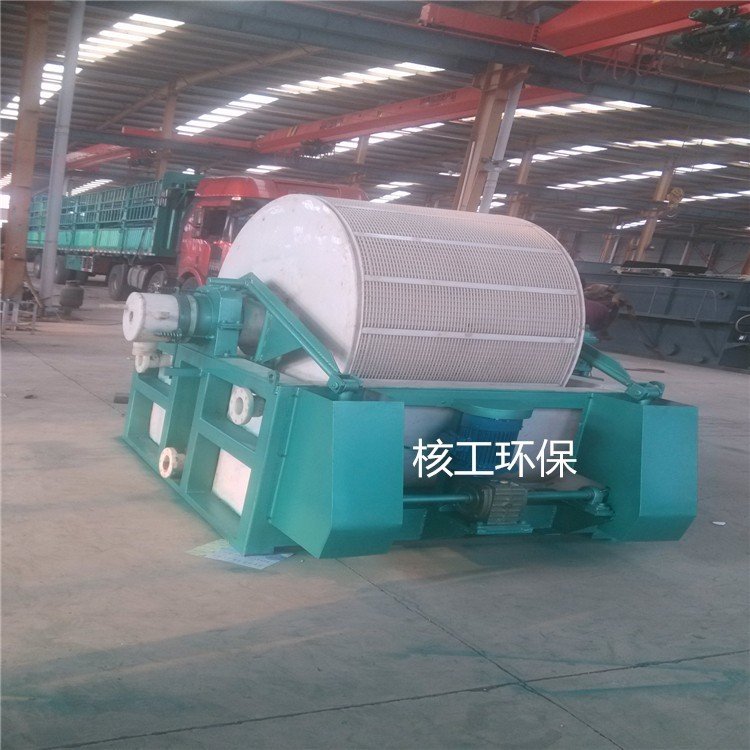

它有一水平转鼓，鼓壁开孔，鼓面上铺以支承板和滤布，构成过滤面。过滤面下的空间分成若干隔开的扇形滤室。各滤室有导管与分配阀相通。转鼓每旋转一周，各滤室通过分配阀轮流接通真空系统和压缩空气系统，顺序完成过滤、洗渣、吸干、卸渣和过滤介质（滤布）再生等操作。在转鼓的整个过滤面上，过滤区约占圆周的1/3,洗渣和吸干区�?/2,卸渣区占1/6,各区之间有过渡段。过滤时转鼓下部沉浸在悬浮液中缓慢旋转。沉没在悬浮液内的滤室与真空系统连通，滤液被吸出过滤机，固体颗粒则被吸附在过滤面上形成滤渣。滤室随转鼓旋转离开悬浮液后，继续吸去滤渣中饱含的液体。当需要除去滤渣中残留的滤液时，可在滤室旋转到转鼓上部时喷洒洗涤水。这时滤室与另一真空系统接通，洗涤水透过滤渣层置换颗粒之间残存的滤液。滤液被吸入滤室，并单独排出，然后卸除已经吸干的滤渣。这时滤室与压缩空气系统连通，反吹滤布松动滤渣，再由刮刀刮下滤渣。压缩空气（或蒸汽）继续反吹滤布，可疏通孔隙，使之再生、�/span>

工作原理

分配阀的动盘固定在转鼓轴颈上，与转鼓同步旋转。动盘端面有一圈孔。每个孔与转鼓上对应的一个滤室相连。阀座不转动，其内侧端面上开有几条弧形槽，分别与外侧的接管连通。阀座与动盘贴合，各弧形槽顺序与动盘上的孔相通，旋转的滤室即可与固定的真空或压缩空气系统顺序联接，使过滤操作循环进行、�/span>

采用绕带转鼓真空过滤机可使滤布得到充分洗涤。如果悬浮液中的颗粒较重,沉降速度很快,则宜采用悬浮液在转鼓上方加料的结构或内滤面转鼓真空过滤机。如果悬浮液中的固体颗粒很细或形成可压缩性滤渣，则应在转鼓过滤面上预先吸附一层固体助滤物，或在悬浮液中混入一定量的固体助滤物，使滤渣较为疏松，可提高过滤速度、�/span>
