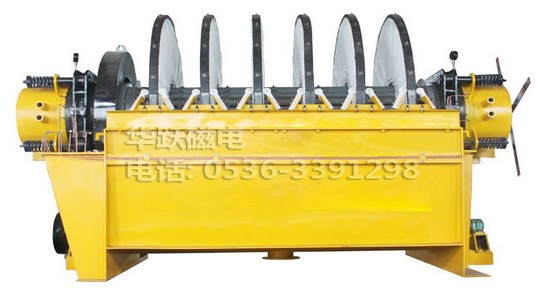

盘式真空过滤机是一种固液分离设备，利用真空作为过滤动力使浆体进行固液分离。该机采用了滤盘导向架导向，变速搅拌，反吹风卸料，自动集中润滑等先进技术，是一种性能优异，使用可靠地脱水设备。该机是为铁精矿、有色金属精矿脱水工作而特别设计的新型盘式真空过滤机，也适合在洗煤选矿、非金属矿、化工、环保作用中使用、�/span>

工作原理

盘式真空过滤机由各个单独的扇形片的圆盘构成。每一个扇形片为单独的过滤单元，由滤布做成布套在扇形片上形成滤室。过滤盘由电机通过减速器及开式齿轮传动来驱动，过滤盘顺时针方向转动，滤室里的矿浆在吸附区借助于真空泵在过滤介质两侧形成的压力差，附着在过滤盘上形成滤饼后，搅拌器旋转防止固体沉淀，滤饼离开液面后，在真空作用下继续脱去水分。滤液透过滤布，经过滤液管，从分配头排出。滤饼在卸料区由反吹风卸料落入排料槽，整个作业过程连续循环进行、�/span>

工作条件

�?）矿浆中的固体颗粒度�?100目至-400目、�/span>
�?）矿浆温�?0�?50℃，无腐蚀性、�/span>
�?�?*矿浆浓度�?5%-65%（金属矿物）�?0%-40%（煤或其他轻质物料）、�/span>

技术参�?/p>

滤盘直径（mm（�/p>		2100														3100
过滤面积（m2（�/p>		10	15		20		25		30		35		40		48		60		72		84		96
滤盘数量（个（�/p>		2	3		4		5		6		7		8		4		5		6		7		8
每盘滤扇数量（个（�/p>		20
主轴电机功率（KW（�/p>		2.2				3				4				5.5					7.5
搅拌电机功率(KW)		3				4				5.5				7.5					11
卸料方式		吹反飍�/p>
外型 尺寸	�?mm)	2535	2920	3315		3705		4095		4485		4875		4235		4735		5235		5735		6235
	�?mm)	2480													4205
	�?mm)	2690													3700
处理能力(t/min.h)		0.6-0.85
