CQB-G型耐高温磁力驱动泵

品牌：龙洋泵阀

型号：CQB-G

流量�?.2�?00 m³/h

扬程�?0~80 m

电机功率�?.5�?5 KW

转速：2900 r/min

CQB-G型耐高温磁力驱动泵产品概述

CQB-G高温型磁力泵(简称高温磁力泵)通常由电�?磁力偶合�?水冷却装�?和耐腐蚀离心泵头四大部分组成,其主要特点是利用磁力偶合器传递动力。当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使化工泵转子与电动机同步旋转，无机械接触地传递扭矩。在保温磁力泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承�?00度以下的高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质�

CQB-G系列磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产水平，其型式、基本参数及技术性能符合.

泵的过流部件根据介质可分别采�?04�?04L�?02�?21�?16�?16L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料�

2CQB-G型耐高温磁力驱动泵型号意义

3CQB-G型耐高温磁力驱动泵产品用逓�/span>

CQB-G型磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。适用于输送系统工作压力小�?�?MPa，温度不超过280℃，密度不大�?840kg／m3，粘度不大于30cm2／S的不含硬颗粒和纤维的液体�

4CQB-G型耐高温磁力驱动泵主要特点

耐高温磁力驱动泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性、�br/>注：此类泵分为风冷型和水冷型，风冷型也就是自然冷却，而水冷型就是靠水冷却，可以根据实际介质和实际温度来决定。如果客户所需的磁力泵为耐腐蚀型，那么也可以选择自吸塑料磁力泵�

5CQB-G型耐高温磁力驱动泵结构国�/span>

6CQB-G型耐高温磁力驱动泵技术参�?/span>

� �	口径		流量 (m³/h)	扬程m	气蚀余粮 （NPSH）r(m)	电机功率 KW	转� (r/min)	电压 (V)
	进口(mm)	出口(mm)
CQB32-20-125G	32	20	3.2	20	4.5	1.5	2900	380
CQB32-20-160G	32	20	3.2	32	4.5	2.2	2900	380
CQB40-25-125G	40	25	6.3	20	4.5	2.2	2900	380
CQB40-25-160G	40	25	6.3	32	4.5	3	2900	380
CQB40-25-200G	40	25	6.3	50	4.5	5.5	2900	380
CQB50-32-125G	50	32	12.5	20	4.0	3	2900	380
CQB50-32-160G	50	32	12.5	32	4.0	4	2900	380
CQB50-32-200G	50	32	12.5	50	4.0	7.5	2900	380
CQB50-32-250G	50	32	12.5	80	4.0	15	2900	380
CQB65-50-125G	65	50	25	20	4.0	5.5	2900	380
CQB65-50-160G	65	50	25	32	4.0	7.5	2900	380
CQB65-40-200G	65	40	25	50	4.0	15	2900	380
CQB65-40-250G	65	40	25	80	4.0	22	2900	380
CQB80-65-125G	80	65	50	20	3.5	7.5	2900	380
CQB80-65-160G	80	65	50	32	3.5	15	2900	380
CQB80-50-200G	80	50	50	50	3.5	22	2900	380
CQB80-50-250G	80	50	50	80	3.5	37	2900	380
CQB100-80-125G	100	80	100	20	3.2	15	2900	380
CQB100-80-160G	100	80	100	32	3.2	22	2900	380
CQB100-65-200G	100	65	100	50	3.2	37	2900	380
CQB100-65-250G	100	65	100	80	3.2	55	2900	380

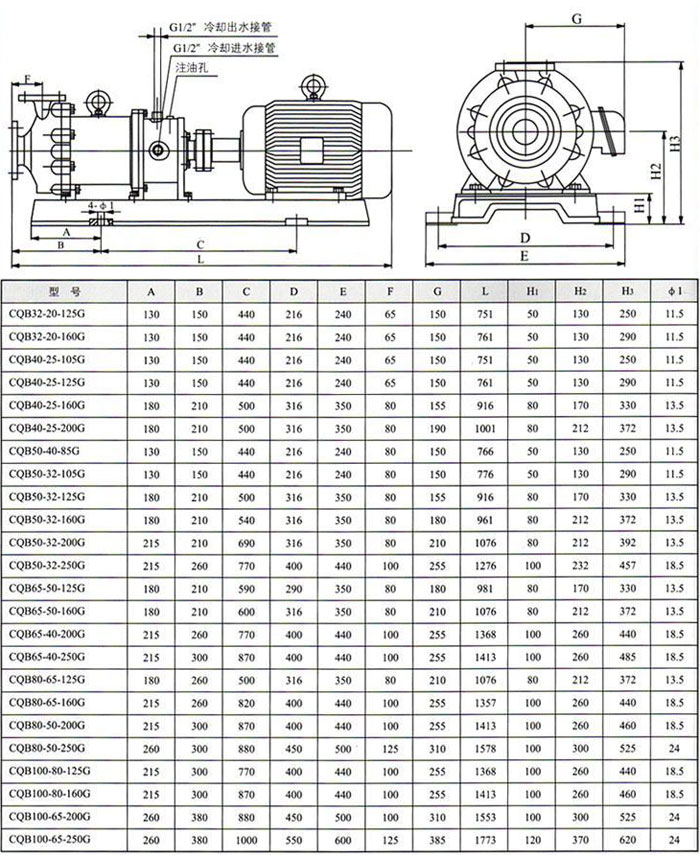

7CQB-G型耐高温磁力驱动泵安装尺寸国�/span>
