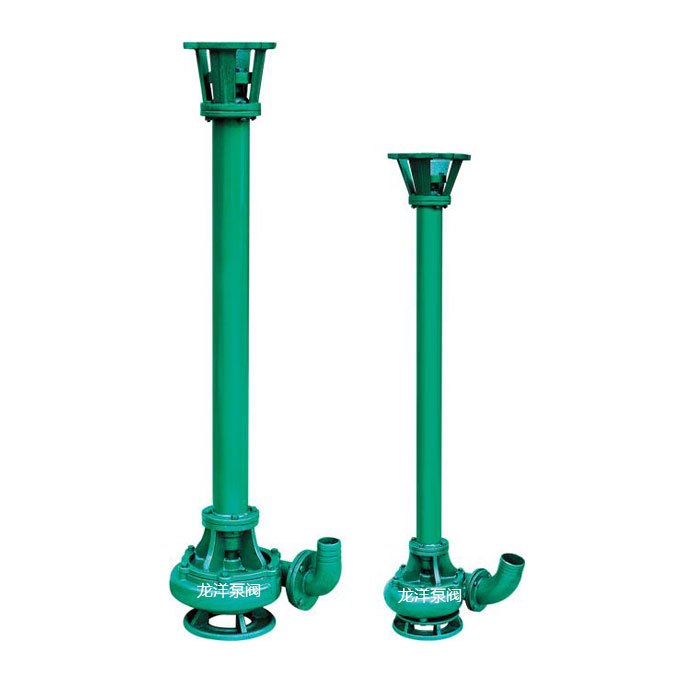

NL立式污水泥浆�?nbsp;

品牌：龙洋泵阀

型号：NL

材质：铸铁、不锈钢

流量�?0~180立方�?小时

扬程�?~20m

驱动方式：电�?/p>

功率�?.5~22KW

用途：主要送吸浓浆稠液、装料及悬浮物质的污水，也可作煤矿排水及含有泥块的流体、�/p>

产品概述

NL污水泥浆泵是单级单吸立式离心�?主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较�?加工工艺方便。叶轮为三片单园弦弯�?选用半封闭叶�?并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造�?nbsp;污水泥浆泵座中装有四只骨架油封和轴套,防止轴磨�?延长轴的使用寿命。本小型泥浆泵可垂直或倾斜使用,占地面积�?蜗壳需埋在工作介质中工�?容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用�

2产品用逓�/span>

1、NL型泥浆泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体�

2、立式泥浆泵若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程�

3、养鱼用作带水清塘、鱼池增氧等�

3型号意义

4性能参数

型　　�	转速n (r/min)	流量Q (m3/h)	扬程H (m)	效率η (%)	电机功率 (Kw)
NL50-8 NL50A-8	1430	20-30	8-9	42	1.5
NL50-12 NL50A-12	1430	25-38	12-14	41	3
NL65-16 NL65A-16	1430	50-60	15-18	42	5.5
NL76-9 NL76A-9	1430	50-70	9-10	59	3
NL80-12 NL80A-12	1430	80-120	11-13	56	7.5
NL100-16 NL100A-16	1430	80-100	15-17	61	15
NL150-12 NL150A-12	1430	100-150	11-13	66	18.5
NL150-16 NL150A-16	1430	120-180	15-20	65	22

5NL立式污水泥浆泵配件表

序号	型式/另件名称	NL,NLF,NW
		编号	数量	备注
1	网罩	1	1
2	叶轮螺母	2	1
3	叶轮	3	1
4	泵壳	4	1
5	泵座	5	1
6	0型圈	6	1	改进型用机械密封
7	油封	7	4	改进型用机械密封
8	轴套	8	1	改进型用机械密封
9	出水弯头	9	1
10	泵轴	10	1
11	轴承	11	2
12	从动联轴�	12	1
13	主动联轴�	13	1
14	联接�	14	1
15	轴承�	15	2
16	联接�	16	1
17	支撑�	17	2
18	轴承�	18	1
19	从动联轴�	19	1
20	电机�	20	1
21	电机座C	21	1	带固定板�
22	主动联轴�	22	1
23	电动�	23	1
24	弹性块	24	1

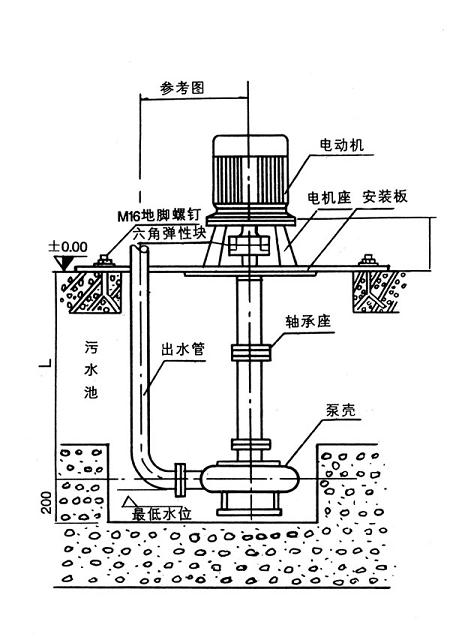

6NL污水泥浆泵安装图

7安装与拆�

(一)、拆�

1、拆卸电钭或面定板，出水管�

2、拆卸蜗壳和叶轮蝶每，轻擴叶轮背面，拆键叶轮�

3、拆凼从动半联轴器，再拆卸键、然后把电机座拆卸，与支撑筒分离�

4、拆卸泵座与支撑筒螺栓，使其分幵�

5、从轴上拆卸轴套与轴承�

(�?、安�

1、对所有零件进行检査是否有缺损，所有纸垫两面都要涂一层簿黄油，在轴承内加上三分之二黄油�

2、骨架油封必须注满黄油后放入泵座，再装上轴承�

3、轴套内装上0型密封圈后涂上黄油�

4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定�

5、放上纸垫，装上轴承、轴套、键、泵座和叶轮，旋紧叶轮螺母后用手旋转叶轮，转动灵活即可�

6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拔动叶轮，转动灵活即可�

7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米�

8使用须知

1、本泵使用电源必须是三相四线制，若无接地线，必须加装，以防漏电。工作时，须在就近装有与电机相符的电路熔断器�?关，以防叶轮杂物卡死时烧坏电机�

2、本泵使用时可不必安装任何基础装置即能运转，只要斜靠牢固即可，必要时用绳索系牢以防意外。起动后必须检查电机旋转方向，不得反转超过一分钟�

3、当被吸送的液体中含有较多的杂草、铁丝、木条、砖块等杂物时，必须事先尽量清除掉、并可采取加放铁丝篮等方法，防止杂物吸入泵内造成叶轮打坏，卡死和管道阻塞等事故�

4、泵体在吸泥及其他污浊物后应给予短期吸水，以便冲洗泵体及管道内部�

5、在露天工作时，电机应装护罩，以防雨水等浸入电机�

6、在河底，池底吸泥宜吊挂在三脚架上，并可搁在浮筒或船上移动作业，在进行土方工程作业时，高压水冲碎的土块直径不得大于吸入口三分之一�

7、本泵规定的转速是泵的**转速，不得任意提高;减低转速使用不限，但功效显著降低�

8、本泵在吸送厚泥，浓稠液体或高扬程，长距离输送泥浆时，负荷降低，但不能用改变结构的方法来增大负荷�

9� 一般运�?250小时左右，进行泵的定期保养，拆卸泵座查看轴承，和泵的密封情况，清洗并更换黄油，必要时更换油封，轴套和其他零件。保养及更换零件的注意事项请见安装。〈采用机械密封运泵转3500小时左右进行定期保养)�

10、当长期停止使用时，应将蜗壳拆，擦干零件并在相对运动接合表面涂以簿油，存放在干燥地方以备以后使用�

9NL立式污水泥浆泵常见问�

现象	产生原因	排除方法
不启动与运转	1、馈电线有断路� 2、电压太低� 3、两个半联轴器间无轴向间隙并卡死� 4、叶轮被杂物卡住� 5、叶轮与蜗壳紧贴� 6、螺帽脱落和平键损坏使叶轮打滑� 7、联轴器平键损坏�	1、查看熔断保险丝和接线，并更换之� 2、调高电压或等电压升高后再用� 3、调整两个半联轴器之间轴向间隙为0.5毫米� 4、排除杂物� 5、重新装配，分离叶轮和蜗壳� 6、安装平键与螺帽� 7、换装平键�
超负�	1、泵各部装配不当，转动困难，异物卡住� 2、同心度变动，轴承损坏，轴变形� 3、旋向相反� 4、扬程过低，流量过大�	1、重新装配，取出异物� 2、修正零件，调换轴承� 3、变换电机旋向� 4、尽量避免长时间使用�
流量不足	1、吸口被阻，泥潭粪坑欠深，泵吸不到泥粪� 2、输泥管被阻� 3、电机转速低于额定转速� 4、叶轮打坏� 5、扬程过高，输送过远� 6、旅向相反� 7、泄漏较大� 8、叶轮上绕有杂物� 9、介质太稠或供应量不路�	1、排除吸口阻档物，移动泵，使蜗壳全部埋入泥浆粪水中� 2、检査管道，取出阻档物� 3、提高电机转速� 4、调换叶轮� 5、减少扬程，缩短输送距离� 6、改换电机旋向� 7、检查泄漏原因，并更换引起泄漏的另件� 8、排除杂物� 9、冲稀介质，增大供应量�
噪声与震�	1、叶轮与蜗壳磨擦� 2、轴承已损坏或少油� 3、泵轴与电机不同心，轴弯曲� 4、螺帽有松动� 5、蜗壳中有杂物� 6、工作液中有硬物� 7、吸口有空气渗入� 8、汲送液体温度过高�	1、检查泵的装配并调整之� 2、调换轴承或加油� 3、调同心，校正轴� 4、拧紧螺帽� 5、排除杂物� 6、控制进泵杂物尺度，加密滤网� 7、深埋蜗壳� 8、降低液体温度�

10订货须知

1、提供污水泥浆泵口径、扬�?m)、流�?m³/h)、电机功�?KW)、转�?r/min)、电压〔V〕、材质污水泥浆泵是否带附件以便我们的为您正确选型�

2、若已经由设计单位选定我公司的污水泥浆泵产品型号，请按污水泥浆泵型号直接向龙洋泵阀销售部订购�

3、当使用的场合非常重要或环境比较复杂�?请您尽量提供设计图纸和详细参数，由我们龙洋泵阀的技术专家为您审核把关�
