一、概冴�/strong>

　　空气冷却干式螺杆真空泵是通过泵腔内一对作等速反向旋转螺杆的啮合作用，吸入并排出被抽气体而形成高真空，其结构如下图所示。爱尔姆螺杆真空泵的螺杆转子型线采用自主设计�?*型线，由一对斜齿齿轮驱动，以顺时针方向转动（从电机风扇端侧观察）。在螺杆旋转时，二个螺杆之间、螺杆和泵体之间都保持一定的间隙且互不接触，因而运转时泵腔内无摩擦，可以实现转子的高转速运转。依靠转子间隙和泵腔间隙进行密封，将被抽气体被螺杆转子平顺地压送到排气口，并直接排出泵腔，螺杆泵两端的轴封确保齿轮箱内的润滑油无法进入泵腔内部。螺杆真空泵为卧式结构，采用联轴器与电机直联。ADP70螺杆泵电机采用端面法兰形式安装于螺杆泵前盖端面处，VDP1100及以上型号的电机则采用端面加底脚的形式，与泵整体安装在同一机架上。为了减少泵的排气噪声，泵的排气口可配置消声器、�/span>

二、产品结枃�/strong>

◎�span style="font-size:12px">螺杆转子：泵的螺杆转子本体材质为高性能球墨铸铁，经过严格的热处理以后，通过高精度数控机床加工，确保螺杆型线的高精度尺寸；螺杆精加工完成后必须经过精密的动平衡试验，方可使用。对于不同的工艺要求，客户可以定制具有特殊要求的螺杆转子，并在其表面覆盖多种不同耐磨、耐腐涂层、�/span>

◎�span style="font-size:12px">同步齿轮：同步齿轮是螺杆真空泵的重要传动部件，同步齿轮除了给从动螺杆提供足够的扭矩外，还要保证二个反向旋转的螺杆的啮合面始终保持一定间隙且永不摩擦。齿轮表面经过高频淬火热处理，由高精度磨齿机磨削抛光而成，这样保证泵在运行噪音小、温升低、运转平稳、�/span>

◎�span style="font-size:12px">轴承：泵的固定端采用双列角接触球轴承，活动端采用具有高负载能力的滚柱轴承。这样可以保证泵能够以高转速和大负载运行，保证齿轮间和螺杆间的间隙恒定，还确保泵运行平稳、噪声更低、温升更小、�/span>

◎�span style="font-size:12px">轴封：螺杆泵内部轴封采用的是双向唇型密封或机械密封，可有效阻止介质的双向相互流动，防止前后盖内的润滑油进入泵腔，保证介质不被污染。主动轴出轴处密封采用骨架油封密封或机械密封、�/span>

◎�span style="font-size:12px">油位视镜：齿轮箱油位正常高度是视镜窗�?/2高度。油位过低，齿轮、轴承与轴封会因为缺少适当的润滑油而受到损伤，*低油位不得低于视镜窗�?/4高度。每次开泵前，必须检查油的高度和油是否被污染物，否则，重新补充油或更换新油。润滑油通过高速旋转的同步齿轮对轴承和轴封以飞溅方式进行润滑和冷却、�/span>

三、规格参�?/strong>

性能参数	单位	ADP70
抽数	m3/Hr	70
极限压力	Pa	5
电机功率	KW	3
电机转逞�/td>	RPM	2900
进口法兰	mm	DN40
出口法兰	mm	DN30
噪声	dB	�?3
尺寸	cm	75*45*55
重量	Kg	220

四、冷却与吹扫系统

◎�strong style="font-size: 12px">冷却吹扫：冷却吹扫的目的是冷却螺杆真空泵的泵体与螺杆转子。在螺杆泵运行过程中，工艺过程气体介质被旋转的螺杆转子从进气口吸入并压缩后，从排气口排出。工艺气体的压缩产生热量，并使得泵腔温度升高，必须将压缩气体产生的热量去除，才能防止转子卡死。对于ADP70可配置气体冷却吹扫系统，降低螺杆转子卡死风险、�/span>

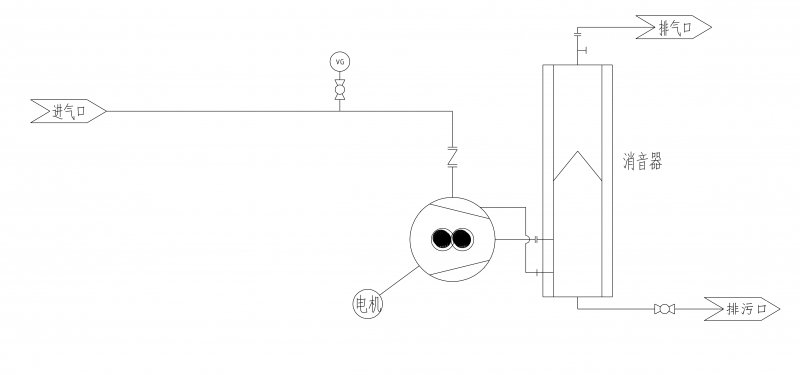

冷却吹扫通常使用大气在进气口吹入，倘若工艺气体不能兼容大气，则需要选择如氮气、氩气等惰性气体。如下图所示，在螺杆泵进气口加入冷却吹扫系统、�/p>

◎�span style="font-size:12px">密封吹扫９�/strong>主要目的是为在驱动端和非驱动端的轴封处提供一个气体屏障，以防止抽气介质与润滑油的双向流动，导致泄露和抽气性能下降。驱动端和非驱动端的密封吹扫管道可以采用同一个充气管路。密封吹扫压力不得高�?.5 Bar。正常情况下，非驱动端采用真空油脂润滑，不需要安装密封吹扫、�/span>

◎�span style="font-size:12px">开机或停机吹扫：开�?停机吹扫是为了在泵运行前或运行后排出泵内残留气体或一些有害的物质，如水汽，大气等。开�?停机吹扫采用的气体必须是不影响被抽介质的气体或惰性气体，如氮气、氩气。当被抽气体为腐蚀性气体，毒性气体或者是如树脂这类聚合物时，开�?停机吹扫则更为重要、�/span>

◎�strong style="font-size: 12px">蒸汽清洗９�/strong>如果螺杆泵泵腔内可能会存在冷凝、结焦等残留物，那么停机之前需要关闭主阀并运行清洗系�?0�?0分钟。持续的空运行是为了除去泵内残留的被抽气体和可能在泵内积累的压缩蒸汽。这些残留的物质将可能会是导致螺杆泵在重新启动时出现电机过载的原因之一，如果在空运行后残留的压缩物质仍然没有除去，这些物质可能使电机过载或损坏螺杆和泵体、�/span>
