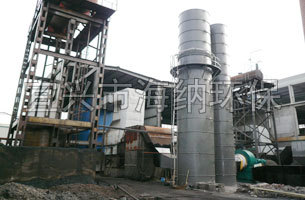

新一代XL型高效低阻旋流式水膜除尘器是在原有麻石水膜除尘器的基础上改进而成。具有安装方便、施工周期短、使用寿命长、价格低等优点，是新一代锅炉脱硫除尘治理的理想产品�

一、结构与原理
　　XL型旋流式水膜除尘器主要由文丘里、主筒体、上部注水槽、下部溢水孔、清理孔等组成，其工作原理是：含尘气流通过进口烟道进入文丘里，在喉部的入口被水均匀的喷入，由于烟气高速运动，因此喷入的水被其溶化成细小的水雾，湿润了烟气中的灰料。在这个过程烟气中的灰料被湿润，使它的重量加大而有利于被离心分离，在高速呈絮流状态中，由于水滴与尘粒差别较大，它们的速度差也较大。这样，灰粒与水滴就发生了碰撞凝聚，尤其是粒径细小的灰尘料可以被水雾水溶，这些都为灰料的分离做好充分的准备，此后进入筒体。筒体是一个圆形筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过筒体上部锥体部分引出，从而达到除尘目的。如在除尘设备的循环池中加入碱性水，可起到脱硫除尘器的效果、�br />
二、特炸�/b>
　　XL-型旋流式水膜脱硫除尘器的特点，造价低，安装方便，重量轻，降低了设备价格，是用户理想的锅炉除尘配套产品、�br /> 　　◆采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整。有耐腐蚀，耐磨损，耐高温的特性、�br /> 　　◆外部用高强度耐高温耐酸碱的材料浇注。筒体设备外护钢板，大大增强了设备的强度和使用寿命、�br /> 　　◆上部水槽为陶瓷结构，陶瓷除尘器在供水过程中确保不漏水，避免了原花岗岩除尘器水槽渗水难题，增强了除尘器的使用效果、�br /> 　　◆内部平整光滑，使耗水量降低至原来�?/3，降低了运行成本、�br /> 　　◆安装简单，一般每�?米，现场吊装半天即可安装完成，减少了施工周期、�br /> 　　◆本体采用每�?米结构，每节接口处有凹凸形接缝，安装时用呋喃树脂或耐酸碱胶泥在缝口连接，确保连接处不漏水；克服了原有花岗岩除尘器接缝渗水和漏风的通病、�br /> 　　◆由于XL-型旋流除尘器重量轻，从而减少了基础和运输的成本、�br /> 　　◆进出口提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风，影响治理效果、�br />


三、主要技术性能和参�?/b>
　　除尘效率�?gt;98%
　　脱硫效率� >72�?9%（使用脱硫剂，满足水量、水质、药量等条件（�br /> 　　进口烟速： 17�?3m/s
　　出口烟速： 8�?4m/s
　　捕滴器筒体上升烟速： 3.5�?.5m/s
　　溢流槽静压： 2�?mm H₂O
　　筒体阻力� 700�?00Pa
　　除尘后烟气温度： 50�?0 ℂ�br />

规格参数	1T	2T	4T	6T	8T	10T	15T	20T
D	900	1100	1300	1500	1700	2000	2300	2400
D1	600	800	1000	1200	1400	1600	1900	2000
H	5000	5000	6000	7000	8000	10000	12000	13000
H1	700	700	700	700	700	700	1000	1000
H2	500	500	550	625	700	750	1200	1200
H3	2300	2300	2750	3175	4100	6050	7300	8300
H4	500	500	500	500	500	500	500	500
H5	500	500	1000	1000	1000	1000	1000	1000
H6	500	500	500	1000	1000	1000	1000	1000
h	300	300	300	300	300	300	400	400
A	400	400	500	650	750	900	1400	1400
B	180	200	250	400	450	500	500	600
��	400	500	600	750	800	800	1000	1000
外理烟气野�br /> (m3/h )	3000	6000	12000	18000	21000	30000	45000	60000
重量 (kg)	8500	10000	12000	18000	22000	30000	35000	45000
