连接方式９/p>对夹
材质９/p>铸钢
口径９/p>200
压力９/p>1.0
设计标准９/p>国标
流动方向９/p>单向
连接通道９/p>其他
驱动方式９/p>手动
输送物料：
灰渣
留言询价
虚拟号将180秒后失效
使用微信扫码拨号

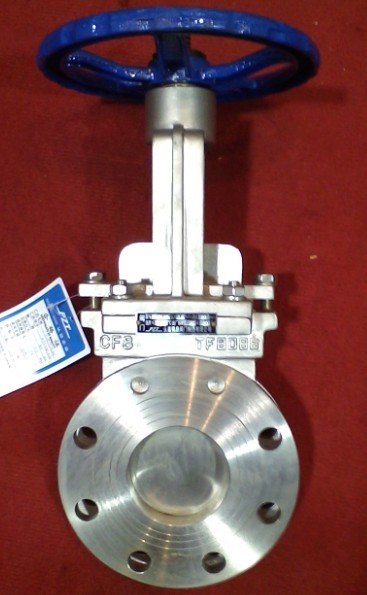

手动圆形插板阀广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用、/span>手动圆形插板阀由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成、/span>
1 采用对夹式结构，体积小，重量轻、/span>
2、完全敞开的通道，可以防止介质在阀内沉积、/span>
3、新研制的U型封圈，可以保证阀门的良好密封性、/span>
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整、/span>
5、流阻小、/span>
6、安装维修方便、/span>
手动圆形插板阀产品性能规范９/span>
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
1.0 |
1.5 |
1.1 |
?00?425ℂ/span> |
纸浆、污水、煤浆、灰、渣水混和物 |
产品零部件材料：
阀佒/span> |
闸板 |
阀杅/span> |
密封靡/span> |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钡/span> |
橡胶、四氟、不锈钢、硬质合釐/span> |
手动圆形插板阀外形及连接尺寸：
暂无数据
产品质量
售后服务
易用?/p>
性价毓/p>
手动圆形插板阀的工作原理介绍？手动圆形插板阀的使用方法？手动圆形插板阀多少钱一台？手动圆形插板阀使用的注意事顸/li>手动圆形插板阀的说明书有吗＞/li>手动圆形插板阀的操作规程有吗？手动圆形插板阀的报价含票含运费吗？手动圆形插板阀有现货吗＞/li>手动圆形插板阀包安装吗＞/li>
手机版：
压力MPa |
口径DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
- |
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
- |
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
- |
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
- |
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
- |
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
- |
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
- |
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
- |
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
- |
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
- |
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
- |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
- |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
- |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
- |
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
- |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24-M30 |
680 |
- |
|
900 |
203 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
- |
|
1000 |
216 |
1220 |
1160 |
1115 |
2500 |
28-M30 |
700 |
- |
|
1200 |
254 |
1450 |
1380 |
1325 |
2800 |
32-M36 |
800 |
- |
|
1.6 |
50 |
43 |
160 |
125 |
99 |
285 |
4-M16 |
180 |
- |
65 |
46 |
185 |
145 |
120 |
295 |
4-M16 |
180 |
- |
|
80 |
46 |
200 |
160 |
135 |
315 |
8-M16 |
220 |
- |
|
100 |
52 |
220 |
180 |
155 |
365 |
8-M16 |
220 |
- |
|
125 |
56 |
250 |
210 |
185 |
400 |
8-M16 |
230 |
- |
|
150 |
56 |
285 |
240 |
210 |
475 |
8-M20 |
280 |
- |
|
200 |
60 |
340 |
295 |
265 |
540 |
12-M20 |
360 |
- |
|
250 |
68 |
405 |
355 |
310 |
630 |
12-M22 |
360 |
- |
|
300 |
78 |
460 |
410 |
375 |
780 |
12-M22 |
400 |
- |
|
350 |
78 |
520 |
470 |
435 |
885 |
16-M22 |
400 |
- |
|
400 |
102 |
580 |
525 |
485 |
990 |
16-M27 |
400 | <
