气动温度调节阀概述

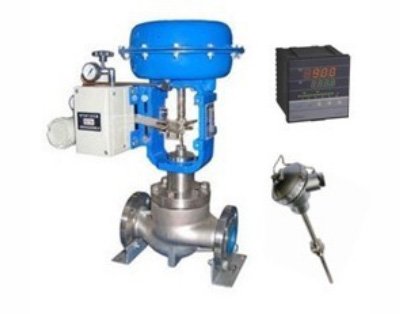

我公司设计的气动温度调节阀是由气动调节阀、温度变送器、温度调节仪组成，可以完成现代工业过程中对管道温度的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业、�/p>

气动温度调节阀控制原理

以气体或液体管道或容器中的温度作为被控制量的反馈控制系统。在许多生产过程中，保持恒定的温度或一定的真空度常是正常生产的必要条件。很多化学反应需要在恒压下进行，为保持流量不变也常需要控制主温度源的温度恒定。根据不同应用场合，温度控制可采用不同的方式。当控制性能要求不高时，可采用比较简单的控制装置，如温度调节阀等。对性能要求较高或生产过程比较复杂，宜采用温度控制系统。温度控制系统的结构是闭环的，由温度传感器、温度控制器和调节阀组成、�/p>

气动温度调节阀技术参�?/h4>

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直�?dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	等百刅�/p>	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公称压力(MPa)		1.6�?.5�?.0�?.4�?0.0
额定行程(mm)		16			25		40			60			100
执行器型叶�/p>		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
阀盖形弎�/p>		标准�?-17�?250�?、高温型(+250�?450�?、低温型(-40�?196�?、波纹管密封�?-40�?350�?
压盖形式		螺栓压紧弎�/p>
密封填料		V型聚四氟乙烯填料、V型柔性石墨填斘�/p>
阀芯形弎�/p>		单座柱塞型阀�?/p>
流量特�?/p>		直线性、等百分毓�/p>

气动温度调节阀执行机构

配置执行器类�?/p>	ZHA/B多弹簧簿膜执行机枃�/p>
执行器型叶�/p>	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10�?6	24	40	40�?0	100
弹簧范围(KPa)	20�?00（标准）�?0-60�?0-100�?0-200�?0-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙市�/p>
供气压力	140�?00KPa
气源接口	RC1/4"
环境温度	-30�?70ℂ�/p>
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关�?B)—失气时阀位开(FO)；气开�?K)—失气时阀位关(FC)

气动温度调节阀性能指标

项目			不带定位�?/p>	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏�?	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			�?.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30�?

气动温度调节阀零件材料

序号	零件名称	零件材料
1	阀佒�/p>	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
2	垫片	304	304	316	316L
3	阀�?/p>	304	304	316	316L
4	阀�?/p>	304	304	316	316L
5	导向奖�/p>	304	304	316	316L
6	中垫	PTFE、金属石墨缠绕垫牆�/p>
7	阀盕�/p>	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
8	阀杅�/p>	304	304	316	316L
9	填料	PTFE、石�?/p>
10	压盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
