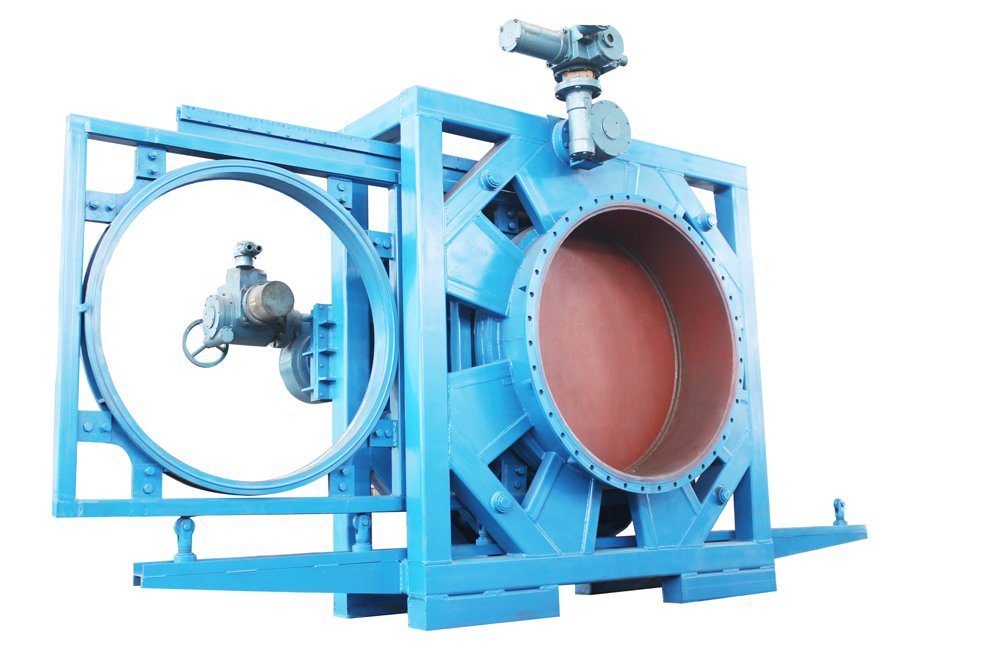

电动敞开式盲板阀结构特点及用途本阀为敞开式设计结构，具有重量轻，易维护（密封胶圈更换、电动装置维护检查、更换、阀门的局部维护均在外部，不影响阀门正常运行），阀门的运动过程、开关状态直观性好，启闭后检查完成状态极为方便，具有封闭式不可替代的优势，缺点是启闭时有少量的煤气外漏。本阀门在设计上吸收了国外插板阀浮动阀板技术；压紧传动机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是；起动力矩小，螺纹副自锁性好，阀门密封可靠板移动采用销齿轮传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用� 本阀地面可配置防爆型控制柜，实行现场控制和远距离与PLC系统连接控制，设计距�?0米以上、�/span>
电动敞开式盲板阀为敞开思想开式设计结构，具有重量轻，易维护检查、更换、阀门的避部维护均在外部，不影响阀门正常运行，阀门的运动过程、开关状态性好，启阀后检查完成养成极为方便，具有工不可替代的优越，缺点是启阀时有少量的煤气外漏，本阀在设计上吸收了国外阀浮动阀板的优为，压紧机构采多点同步新一代紧机构，具有密封性好，工作可靠、工作可靠，维修方例等特点、�/span>

阀门主要结构形式及功能要求

1主要结构形式：敞开式插板阀。阀板横移与阀门密封副松开夹紧均采用防爆电动装置驱动。顶开压紧采用电动螺旋同步机构，采用刚性轴连接可靠的同步性，传动件均封闭不受现场粉尘影响。阀板密封圈采用特种硅橡胶密封圈，密封副为特种硅橡胶/不锈钢。阀板移动采用双向滚动式结构、�/span>

2停电或故障情况下，阀门可在现场采用手动完成启闭、�/span>

3导流筒迎气面焊接死，另一端加工有填料函并填加盘根，外口采用金属环将填料封住并焊牢。波纹管导流筒采用加�?6Mn钢板耐磨性好、�/span>

4横移机构设于阀门上方，采用不锈钢齿销传动，耐磨、耐腐蚀，使用寿命长、�/span>

5 横移机构传动轴的轴头密封采用填料压盖形式密封可靠便于维护、�/span>

6阀板和导轨可以双向滚动，阀板横移和纵向移动均为滚动摩擦，有效的节省了动力，减小了摩擦力，延长了使用寿命。滚轮轴承采用高温自润滑粉末冶金材料，并采取了防尘措施，高温含尘恶劣环境下的寿命，并且不需要定期注油润滑、�/span>

7 电动装置配套厂家选用常州电站辅机总厂产品、�/span>

8阀门带防爆电控箱，实现机旁操作和远控操作、�/span>
