清瓷新材料半固态膏状聚硅氮烷TC-P21-参数-价格-中国粉体罐�/title>

TC-P21是专丹�/span>电子领域产品耐高温涂屁�/span>设计的一种固体聚硅氮烷树脂，其低分子量组分含量很低，经热解可获得很高的陶瓷产率、�/span>TC-P21�?/span>溶解在非质子溶剂中配制成涂料，建议质量浓度不高于10%，在金属、硅、塑料、陶瓷等基材上涂覆成膜，涂覆方式可以是浸凃、喷涂、旋涂。涂层厚度既可以通过浓度控制，也可以通过操作控制。涂料中可以加入活性或者惰性填料，涂层的性能可以由填料调控、�/span>TC-P21的溶液可以作为粘合剂层使用、�/span>

2.产品应用

TC-P21是一种可用的前驱体聚合物，可用干燥的非质子溶剂（烷烃、芳香族碳氢化合物、酯）溶解或用添加剂或填料（颜料、金属或陶瓷粉末等）改性、�/span>根据性能需要可以配制不同浓度不同填料含量的涂料、�/span>

TC-P21可在180ℂ�/span>-450℃热固化＋�/span>�?/span>200-350nm紫外光照射下可以光固化、�/span>每种情况的固化条件（光强＋�/span>温度、时间、气氛）都必须适合于基体的几何形状和组成。加入的添加剂或填料会影响固化条件、�/span>

TC-P21�?/span>800℃以上热裂解可以转化成无定形Si/C/N材料，这种材料在更高的温度（>1400℃）会结晶成SiC/Si₃N₄/C纳米复合材料。热解后得到的材料在峰温1450℃保持稳定，其与性能相关的性质如相组成、密度和机械性质极大的取决于操作和热解条件、�/span>

3.技术数�?/span>

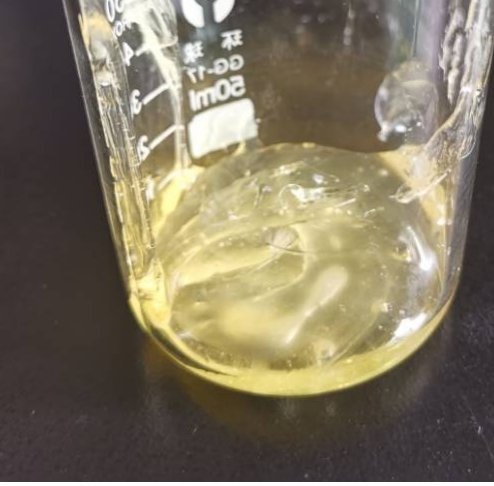

外观９�/span>淡黄艱�/span>膏状聚合物含量：100%

熔融温度９�/span>90-120ℂ�/span>固化９�/span>180~350ℂ�/span>＋�/span>紫外光（200-350nm（�/span>

陶瓷匕�/span>：激光（1064nm（�/span>

溶解性：溶于正己烷、甲苯、乙酸乙酯、四氢呋喂�/span>�?/span>二氯甲烷等有机溶剁�/span>

保质期：低温密封干燥保存24个月、�/span>

4.使用说明

只有经专业训练的人员才可使用本产�?/span>

TC-P21对水分轻微敏感，可以在空气中操作、�/span>

5.加工

TC-P21可用亍�/span>制备各种电子器件涂层，既可以做光刻胶，也可以做封装材斘�/span>、�/span>

TC-P21可配制成1-10wt%的溶液，其涂层（<1μm厚度）如果在不耐高温的聚合物基材上，可以在空气中用无极紫外�?/span>/真空紫外光源照射1-2分钟可固化成膜、�/span>

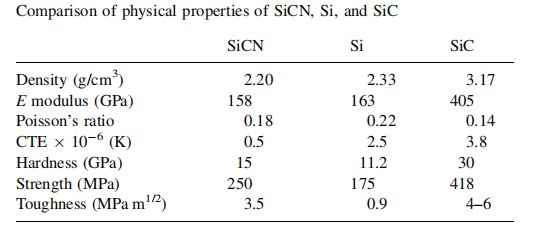

TC-P21制备皃�/span>薄膜在空气、氮气、氩气、氢气、氨气或真空�?/span>1000℃热解可转化为无定形皃�/span>Si/C/N材料、�/span>1000ℂ�/span>TC-P21失重量约丹�/span>29%（惰性气体中），同时其密�?/span>和硬�?/span>会加倍，在更高的温度下（>1400℃）材料会结晶成Si₃N₄/SiC/C纳米复合材料。固化或热解过程�?/span>TC-P21材料性质的变化取决于所用气氛、�/span>SiCN的氧化的抛物线速率常数kp=1.1×10-18�?/span>3.8×10-18m2/s＋�/span>不�/span>CVD咋�/span>PVD皃�/span>SiC相当、�/span>
