BR-1200VF-558

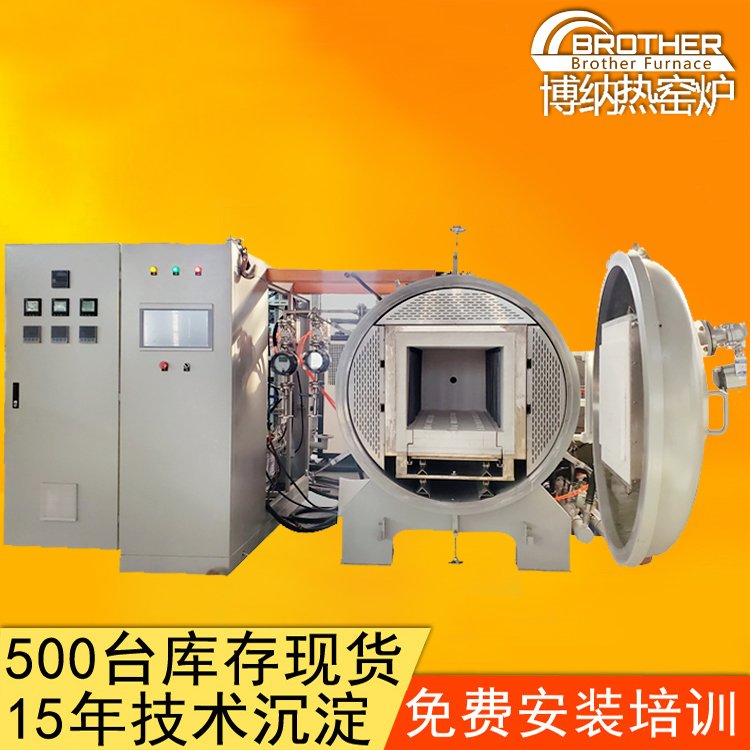

电池正极材料热处理炉

500*500*800mm

�?/span>

本电炉专为三元锂化、磷酸铁锂等新能源电池正极材料的中式生产而设计、�/span>

充分考虑到在高温烧结过程中会有大量的高温水蒸气、强碱性气体挥发，在真空系统、加热元件保护、进排气系统等做了特殊设计。并对气氛中�?�?二氧化碳等含量进行监控测量并有效控制、�/span>

型号

BR-1100VF-558

炉膛尺寸

500x500x800mm;

**工作温度

1200^oC (<2小时)

长期工作温度

0-1100^oC

电压及额定功玆�/span>

380V＋�/span>50HZ＋�/span>35KW

温控仪表

1.10寸液晶触摸屏，内置我公司开发的人机界面操控系统，根据使用需求，可进行手动和自动模式切换、�/span>

2.触摸屏实时显示真空泵机组运行情况、炉内真空度、相应阀门的开启和关闭情况、�/span>

3.可针对不同的产品工艺要求，编制不同的工艺曲线，可编制并储�?0条、�/span>

4.每条工艺曲线可编�?0段温度控制步骤，设定升温、保温、降温时间，进行温度的自动化控制。并在触摸屏主界面进行实时温度状态查看、�/span>

控温精度

±1^oC

加热速率

1000^oC以下＋�/span>推荐升温速率<20^oC/分钟

热电偵�/span>

控温热电偶：K� (陶瓷刚玉管保护套�?、�/span>

测温热电偶：K� (陶瓷刚玉管保护套�?、�/span>

温场均匀�?/span>

◎�span style="font:9px 'Times New Roman'">断面温差小于±7.5^oC

◎�span style="font:9px 'Times New Roman'">测温块测试温度：内部、外部�?/span>330*330*140匣钵上层、下层温度极差均需在°�/span>10℃以内；

加热元件

◎�span style="font:9px 'Times New Roman'">GD型硅碳棒，为防止腐蚀性气体腐蚀硅碳棒，外套陶瓷保护管、�/span>

◎�span style="font:9px 'Times New Roman'">加热元件根据热辐射原理算法，进行有效布置、�/span>

◎�span style="font:9px 'Times New Roman'">为避免真空起弧，加热元件配备1�?5KW干式变压器，对加热元件进行供电，确保在低电压下长期工作、�/span>

炉膛

1.炉膛主体耐火材料使用耐强碱腐蚀材料，优选摩根砖：�/span>

2.炉顶采用氧化铝纯度达�?3%以上的陶瓷纤维板，立板拼装式结构，内穿刚玉管加强，并�?16L钢板锁紧加固、�/span>

3.炉底使用陶瓷纤维板，内插刚玉莫来石支柱。支柱高出炉底平�?0mm，上�?0mm厚刚玉莫来石板，作为料架、�/span>

4.炉底为可移动台车，可通过专用小车，抽拉出炉底进行装卸物料；炉膛也可以通过此专用小车，抽拉出来进行更换硅碳棒、�/span>

5.内胆框架�?16L不锈钢，下装8个不锈钢滚轮，可方便的从炉壳内拉出，对炉膛后期进行维修检验、�/span>

炉壳结构

� 外壳采用304不锈钢真空罐体，内壁做抛光处理，前后双开门，封头和法兰皆�?04不锈钢，内壁抛光。管道不可有毛刺,安装前须进行吹扫、�/span>

� 炉门手轮锁紧装置，防止抽真空或充入气体时造成炉壳变形、�/span>

� 40mm厚不锈钢法兰内铣凹槽，硅胶圈密封，确保良好的真空气密性、�/span>

� 可承受一定的正压，压力不超过0.1MPa、�/span>

� 炉底安装万向脚轮，方便移动、�/span>

真空度及真空系统

1�极限真空度需达到50pa以下、�/span>

2�真空机组为双罗茨�?水环真空�?气动高阀+数显真空计组成真空系统、�/span>

真空泵机组：ZJP300罗茨�?ZJP150罗茨�?2BV31水环泵，总抽�?00L/s;总功�?3.5KW、�/span>

3�泵能承受72h持续抽真空强度；

4�泵及管路耐碱性腐蚀、�/span>

5�两路抽真空管路；一路从炉顶接通炉膛，直接抽炉膛内的水蒸气和挥发性气氛；一路接真空罐体，把从炉膛内逸出到真空罐体内的气氛抽出去。每路真空管路皆加电阻规、电离规对高低真空进行检测、�/span>

进气系统

1.进气气氛控制：高镍氧气气氛下，氧气浓度＞99%＋�/span>

铁锂氮气气氛下，控制氧浓度＜100ppm

2.加装气氛测定仪。真空气氛炉的氧�?氮气/二氧化碳浓度测试仪可以实现在线检测和数据导出。可实现控制含量范围分别如下９�/span>

二氧化碳0-50 ppm

氧气0-100ppm

氮气�?-100%vol

水冷系统

◎�span style="font:9px 'Times New Roman'">304不锈钢专用冷却水分流排，真空系统采用并联式进出水。且有水压监测报警。低于设定水�?.2MPa自动报警、�/span>

◎�span style="font:9px 'Times New Roman'">5P专用冷水机，2�?出，并带自动补水、�/span>

污染防护措施

1.除电器相关部品，其他部件包括油漆不能使用�?strong>铜、锌制作成分、�/span>

2.所有线路桥架采用喷塑桥枵�/span>

3.所有与匣钵接触部分采用非金属材料；

4.炉门易磨损处需避免产生金属异物

外观

所有不锈钢表面不涂装任何颜色，非不锈钢材质按下面颜色进行涂装：

烧结炉本体： 耐热银粉漅�/span>

烧结炉支架： 耐热银粉漅�/span>
