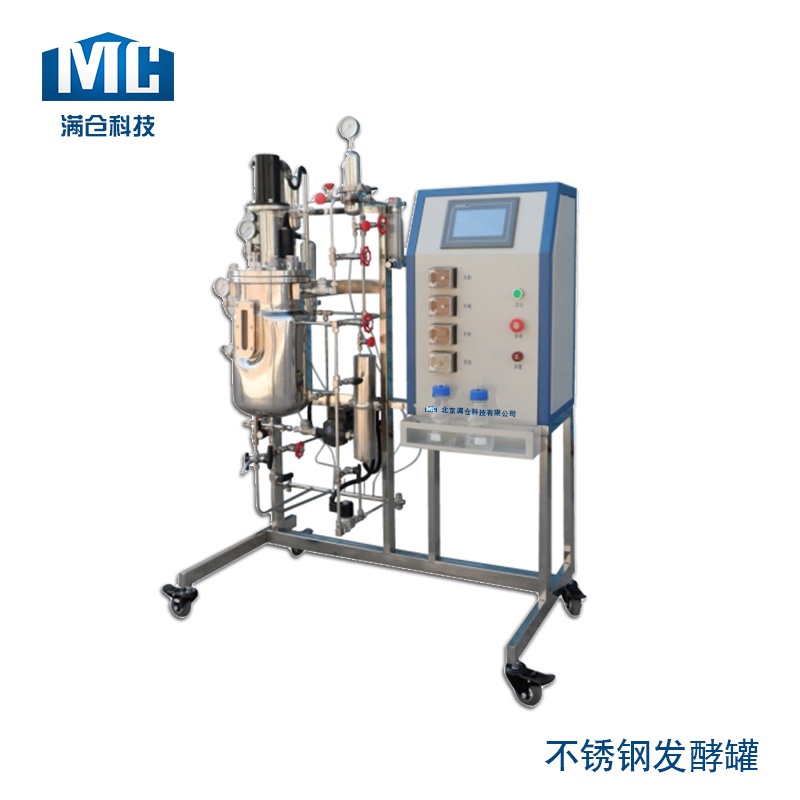

实验室小垊�strong>不锈钢发酵罐/小试/中试发酵罏�/span>

（高�?科研机构专用（�/strong>

本产品普遍适用于科研院所以及企业的微生物实验室，是精密发酵试验的理想工具。可以适用于微生物发酵培养的培养基配方的筛选，发酵工艺参数的优化以及生产工艺与菌种的验证。特别是粗醪培养基尤能适应、�/span>

一�?/span>系统组成９�/span>

系统由发酵罐，空气处理系统、蒸汽净化系统、电器控制系统、恒温系统及管路、阀门、辅助系统，传感器与一次仪表系统，下位机控制系统（现场PLC控制系统，二次仪表），上位机系统以及台架等组成、�/span>

二、技术参�?/span>

项目	技�?/span>叁�/span>�?/span>
公称体积	5L�?/span>7L�?/span>10L�?/span>15L�?/span>30L�?/span>50L�?/span>70L�?/span>100L�?/span>150L�?/span>200L筈�/span>
装液系数	65-80%�?送�/span>70%
罐体配置	不锈钡�/span>SUS316L/SUS304材质：�/span> 夹套控温，优化导流设计； 内表面抛光，Ra�?.6��m；外表面抛光或亚光处理（玻璃喷丸）； 大视角长条视镜，pH电极�?/span>DO电极、温度电极接口齐备； 罐盖配有火焰接种口和补料备用接口筈�/span>
搅拌系统	顶入式机械搅拌系统；无菌机封系统；直流搅拌电机（10L及以下）或交流电机； 标配2层平直叶轮，一级高效消泡桨；另有斜叶、弯叶、轴向流桨叶等可选； 可调速，数字化设定转速控刵�/span>
结构方式	落地式框架结构，节省空间，万向脚轮，操作方便
通气系统	深层通气，全不锈钢管路； 玻璃转子流量计显示，压力表显，手动阀门调节流量； 配备不锈钢外壳的高效除菌过滤器，过滤精度0.01��m：�/span> 需外源压缩空气，配备优质除水稳压装置，持续稳定供气：�/span> 可选配质量流量控制器自动控制空气流野�/span>
罐压控制	顶部排气口配置指针式压力表显示罐压，不锈钢阀门手动调节； 可选配进口压力变送器和自动调节阀实现罐压自动控制
温度控制	在线检测，数字化设定，自动/手动控制自由切换：�/span> 德国Pt-100温度探头和数字式温度仪表：�/span> 电加热恒温水箱与外源冷却水自动控制温�?/span>
pH控制	在线检测，1路或2路蠕动泵自动流加碱或酸液进行调节：�/span> 进口梅特勒（汉密尔顿（�/span>pH电极，可高温蒸汽消毒
溶氧(DO)	在线检测，范围0-100%戕�/span>0-200%：�/span> 进口梅特勒（汉密尔顿（�/span>DO电极，可高温蒸汽消毒：�/span> 可选与转速、通气量联动控制（订购时需明确（�/span>
补料控制	标配1�?2路等多路蠕动泵时间比例流加补料，流加量累积显示、记彔�/span>
消泡方式	传导式泡沫电极，泡沫异常状况自动报警：�/span> 标配1路蠕动泵自动/手动流加消泡剂，流加量累积显示、记彔�/span>
控制系统	应用工业级MC-bio控制系统，采用西门子PLC控制器； 32位真彩色触摸屏操作界面，功能齐全、运行稳定； 另有A型简易型分仪表控制系统可逈�/span>
灭菌方式	在位灭菌，手动控制，需接外源饱和蒸汼�/span>
可选配顸�/span>	1.多路补料 2.全自动灭菋�/span>(AUTO-SIP) 3.补料称重 4.罐体称重 5.富氧旁路 6.氧化还原电位在线检浊�/span> 7.空气流量自动检测与控制 8.尾气CH4＋�/span>O2�?/span>CO2含量在线检浊�/span> 9.甲醇（乙醇）含量在线检浊�/span> 10.葡萄糖、特定氨基酸在线检浊�/span>
设备特点	在位灭菌，安全可靠，培养基浓度准确； 无传动泄漏风险； 大视角纵向视镜观测清晰； 接种方式多样可靠（标配火焰接种口，差压接种口等多种形式可选）：�/span> 落地式罐型美观大方； 操作拆装容易：�/span> 特殊规格可以定制、�/span>

三、发酵系统配置清協�/span>

招标参数９�/p>

罐体结构� 容积XL，在位灭菌，设计压力0.3 Mpa，工作压�?.15Mpa；主体材质：SUS304不锈钢；带发酵罐专用取样、放料阀，带观察视镜、手孔�?2V安全电压自动延时控制飞利浦照明灯，设有进气口、排气口、夹套上下口、温度探头口、pH探头口、DO探头口、消泡接口、移种口�?个补料口等标准接口；内抛光精度Ra0.4，外抛光精度Ra0.6、�/p>

径高比：1�?

装料系数�?0%-80%

� 套：设计压力0.3 Mpa，夹套材质：304不锈钢，用于温控、辅助灭菌；

进气过滤：采用深层通气，通气�?*�?.5VVM；二级过滤，精度0.01��m除菌过滤器，可独立灭菌；

� 机：电机功率�?.1KW，转 速：50-600rpm连续平稳可调；控制精�?#177;0.5%***转速，分辨�?rpm：�/p>

� 拌：顶式机械搅拌系统，采用搅拌轴专用热处理不锈钢，精密加工，具有理想的动平衡性能，刚性好，长期使用不变形；采用可调式搅拌桨叶，上档为六平叶，下档为压迫式涡轮斜叶，特殊设计可将沉淀在下封头的底部物料翻腾，到达搅拌均匀效果�?级压迫式高效消泡桨，折流挡板：�/p>

☄�/strong>�?/strong>种：采用MC-D满仓新型自动接种装置，无染菌可能、�/strong>

2、无菌空气处理系绞�/p>

2.1.空气预过滤器：过滤量�?.1 m3/min，（SUS304不锈钢外壳，精度0.1��m，膜过滤�?奖�/p>

2.2.空气精过滤器：过滤量�?.1m3/min，压力表指示（SUS304不锈钢外壳，精度0.01��m，膜过滤；过滤度99.9999%�?奖�/p>

2.3.蒸汽过滤系统：不锈钢外壳，聚四氟乙烯滤芯，膜过滤，过滤精度：5��m�?奖�/p>

2.3.空气减压及油水分离器：减小来自空气压缩机空气的压力至0.2-0.25Mpa，带油水分离器，去除空气中的油份及水份�?奖�/p>

3、控制系绞�/p>

3.1温度控制系统1奖�/p>

3.1.1、测量范围：0�?50℃；

3.1.2、控制范围：水箱内水温常�?#177;65℃；

3.1.3、控制精度：��0.2℃；

3.1.4、分辨率�?.1℃；

3.1.5、控制内容：温度值在线检测、PID智能控制，可根据发酵过程所需温度进行设定、�/p>

3.1.6、部件选配：温度传感器、SUS304不锈钢电极护套、不锈钢电加热管、SUS304不锈钢恒温水箱、�/p>

3.1.7、特 点：

A)配置热水箱，循环控温，节约能耗、�/p>

B）PID智能控制系统确保温控的快速及节能、�/p>

☄�/strong>C)MC-CK3满仓新型设计，杜绝干烧加热管，夹套在循环控温的时候可始终保持零压＋�/strong>外围无需安装安全阀＋�/strong>安全、可靠、�/strong>

3.1.8、温度带超上下限报警功能、�/p>

3.1.9、软件功能：数据曲线图、数据报表、温度手动、自动两种控制模式、�/p>

3.2 PH在线检测、控制系�?奖�/p>

3.2.1、控制方式：全自动控制，PH值可设定：�/p>

3.2.2、显示范围：0�?4PH：�/p>

3.2.3、控制范围：2�?2PH：�/p>

3.2.4、分辨率�?.01PH：�/p>

3.2.5、控制精度：��0.02PH：�/p>

3.2.6、控制内容：pH值在线检测、PID智能控制：�/p>

3.2.7、部件选配：瑞士进口玻璃凝胶pH电极检测，可高温在位灭菌，121�?30分钟。不锈钢电极护套、变送器，并采用原装双屏蔽信号传输线连接，保证pH精确控制、�/p>

3.2.8、执行机枃�微机智能PID控制2路蠕动泵自动流加酸或碱，使得PH值控制在所设定的范围内，可分手动、自动两种控制模式、�/p>

3.2.9、PH带上下限超限报警功能、�/p>

3.2.10、软件功能：数据曲线图、数据报表、PH手动、自动控制、�/p>

3.3 DO检测系�?奖�/p>

3.3.1、检测方式：自动检测；

3.3.2、显示范围：0-100%�?-200%：�/p>

3.3.3、显示精度：��0.1%�?%：�/p>

3.3.4、控制内容：DO值在线检测；

3.3.5、部件选配：瑞士进口溶解氧电极检测，可高温在位灭菌，121�?30分钟。不锈钢电极护套、变送器，采用原装双屏蔽信号传输线连接，保证DO精确显示、�/p>

3.3.6、系统带DO异常报警功能、�/p>

3.4压力、流量控制系�?奖�/p>

3.4.1�?#966;60-��100表面轴向、径向不锈钢压力表指示管路、罐内及夹套压力，手动隔膜阀控制罐压，量稊�0-0.4Mpa、�/p>

3.4.2、玻璃转子流量计手动隔膜阀控制进气流量，通气量可调、�/p>

3.4.3、管道上增设单向止回阀，防止物料倒流污染过滤器、�/p>

3.5补料系统 1奖�/p>

3.5.1、执行机枃�恒流型蠕动泵流加、�/p>

3.5.2、控制方式：自动流加物料，可分手动、自动二种控制模式，自动控制模式下可设定单位时间内流加物料的量、�/p>

3.6消泡系统 1奖�/p>

3.6.1、控制方式：消泡模块，全自动控制：�/p>

3.6.2、控制精度：10-100000��：�/p>

3.6.3、控制内容：泡沫异常状况报警，自动断续处理；

3.6.4、执行机构：泡沫传感器检测，微机自动控制蠕动泵流加消泡剂、�/p>

3.6.5、控制方式：手动、自动二种控制模式、�/p>

3.7转速控制系� 1�?/p>

台湾品牌调速器，转�?0-600rpm��1%，无级变频调速、�/p>

3.8 MC-BIO6000型下位机发酵过程控制系统 1奖�/p>

3.8.1 7″宽屏彩色液晶触摸屏，可编程控制器，一台控制器可同时检测并控制发酵罐的相应参数：�/p>

3.8.2 生物发酵过程控制系统由现场控制器、发酵过程控制软件、传感器和各执行元件组成。现场控制器是以可编程序控制器为核心，它采用多级扩展，具有系统足够的A/D转换通道、D/A转换通道、开关量输入输出。现场控制器采用工业级的人机界面，在没有上位机的情况下，发酵系统照常运行。这样的设计结构和选件，更好地提高了系统的可靠性能、�/p>

3.8.3软件控制系统采用了先进的模糊控制结构，它包括现场信号的采集与变换的下位机控制器和软件等组成，控制方面全部采用智能PID控制，控制精度高，具有参数自整定控制算法、�/p>

3.8.4现场人机操作界面采用液晶触摸屏，高级触摸手感，全中文操作界面，具有数字化设定、快速调校、数据存储、超限报警和密码设置等功能、�/p>

3.8.5控制器带USB串口，用户可将发酵过程参数数值拷贝后在其他电脑上连接打印机打印、�strong>☄�/strong>MC-CCK满仓新型远程监控系统，可连接手机端，实现远程监测和控制发酵罐各相应参数、�/strong>

3.8.6现场控制系统功能描述９�/p>

1）可对发酵罐的搅拌转速、温度、pH值、进行检测和控制：�/p>

2）各检测和控制回路的参数可以在画面上在线手动设定和修正，操作有密码保护功能、�/p>

3）调节方式为PID方式，可满足不同的控制元件和控制性能，可实现手动/自动无扰动切换、�/p>

4）各种监控数据都可以进行实时显示和记录，显示方式有趋势线和图＋�/p>

5）各回路有上下限位和报警功能、�/p>

6）系统有断电保护功能，断电时数据进行保护、�/p>

7）全部操作都在人机界面上进行，实行可视化操作、�/p>

8）系统有时钟功能：发酵批次日期、运行时间等、�/p>

9）报警可以被切除，可短时切除、长时切除、�/p>

10）具有加酸加碱过程显示；可实现曲线设定，对pH值进行手动及自动控制、�/p>

11）温度控制：可实现曲线设定，对温度值进行手动及自动控制、�/p>

12）具有补料过程显示，补料总量显示、�/p>

13）具有消泡功能，高泡状况记录，消泡过程显示、�/p>

3.9电气系统及控制柜全套

3.9.1、采用优质电器元件，接触器及中间继电器选用，所有罐的控制系统集成于电气控制柜内、�/p>

3.9.2、控制柜，表面喷塑，防静电处理，无干扰；

3.9.3、设备用线缆（强电、弱电），穿线槽，线缆固定接头等、�/p>

4.管路系统

4.1.设备用阀门、管道、管配件全套

设备管路系统均符合微生物发酵要求，各管路抛光处理，采用无污染焊接，所有与物料接触的均使用内外精抛光不锈钢管和316L不锈钢卫生级无菌隔膜阀，共包括９�/p>

4.1.1 物料管路系统：�/p>

4.1.2 空气管路系统：�/p>

4.1.3 粗蒸汽管路系统；

4.1.4 细蒸汽管路系统；

4.1.5 冷却循环水路系统：�/p>

4.1.6 辅助管路：�/p>

4.1.7 设备所需配套规格不锈钢截止阀、隔膜阀、球阀、死角排气阀、管泵等各类配套物品均符合卫生级要求、�/p>

5.配套设备

5.1空压�?�?/p>

无油空气压缩机，排气量：0.2m3/ min，工作压力：0.7Mpa，自带储气罐、�/p>

5.3蒸汽发生�?�?/p>

电加热蒸汽发生器，带自动补水与缺水保护，压力开关控制，可选择输出压力，功率：18KW、�/p>
