1.产品介绍

1.1产品概述

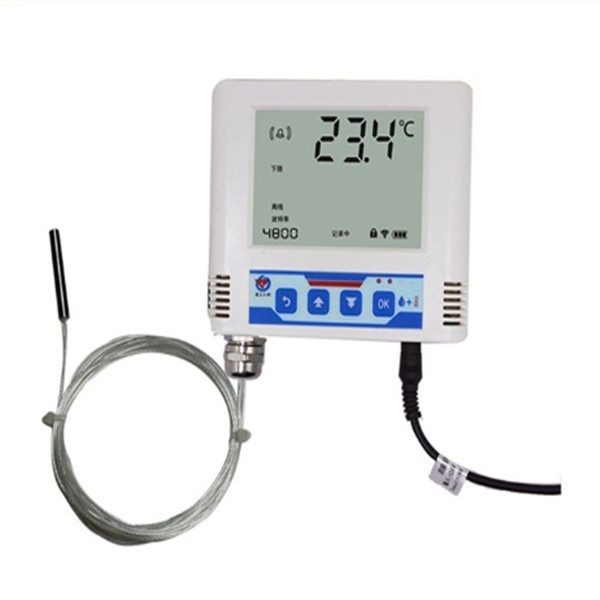

RS-WD-N01-6-*单温度变送记录仪采用大屏液晶显示，具有自动温度记录，温度上下限双控，限值自由设置，温度凭密码校准，RS485数据传输等功能。产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能、�/span>

本产品采用高清液晶显示屏，实时显示温度数值；监控设备内部实时记录，方便随时调取监控数据，也可与我司的监控平台软件进行数据同步；内部集成报警功能模块（蜂鸣器或继电器），可超温度上下限时报警；RS485信号输出，标凅�/span>MODBUS-RTU通信协议，通信距离可达2000米（实测）；支持练�/span>*网数量可辽�/span>254个，是一款优质的智能型工业级单温度变送记录仪、�/span>

RS-WD-N01-6-5L单温度变送记录仪广泛应用于超低温冷藏箱，冷冻仓库等环境，温度测量范围-100~+50℃，采用超低温探头，此探头防水，测量精确、�/span>

RS-WD-N01-6-5H单温度变送记录仪广泛应用于适用于烤箱、烟草、钢铁热处理等行业，温度测量范围0~300℃，采用超高温探头，测量精确、�/span>

1.2功能特点

n高灵敏度测温元件，测量精度高、抗干扰能力强测量范図�/span>-100~+300摄氏度范围内可选、�/span>

n设备内置存储器，温度数据实时记录，可记录65535组、�/span>

n可通过液晶按键进行各种报警参数、通信参数、时间日期等的设定、�/span>

n液晶实时显示温度、时间、日期、已存储容量、设备地址、波特率等、�/span>

n可通过监控平台进行温度报警参数、时间日期、记录参数等参数的远程召测及设置、�/span>

n内置温度报警功能，可进行温度报警的上下限及回差设置、�/span>

n具有2路开关量信号输出，可任意关联报警事项输出或用于温度上下限控制、�/span>

n一路内置的蜂鸣器报警，一路外延的声光报警器报警（选配）、�/span>

n多种记录模式可选，设备连接监控平台后可将温度记录数据按时间顺序自动拼接、�/span>

nRS485信号输出，通信距离可达2000米，带防雷设计，安全可靠、�/span>

nDC10~30V电源电压供电，适应性好、�/span>

1.3主要技术参�?/span>

直流供电（默认）	DC 10~30V
功耖�/span>	0.4W
精度	��0.7℃（25℃）
变送器电路工作温度	-20ℂ�/span>~+60℃，0%RH~80%RH
探头工作温度	超低温探夳�/span>	-100~+50ℂ�/span>
	超高温探夳�/span>	0~300ℂ�/span>
探头线长�?/span>	2m�?长可辽�/span>50米）
温度显示分辨玆�/span>	0.1ℂ�/span>
温度刷新时间	1S
长期稳定�?/span>	温度		≣�/span>0.1ℂ�/span>/y
响应时间	温度		≣�/span>10s(1m/s风逞�/span>)
输出信号	RS485(Modbus-RTU协议)
时间及日朞�/span>	内置时钟，实时显礹�/span>
报警功能	内置蜂鸣器、外延声光报警器、继电器（可选）
记录间隔（分钟）	间隔1~65535分钟可调，默讣�/span>30分钟
记录点数	65535条，若按30分钟记录一次，可记彔�/span>4平�/span>
记录模式	关闭/打开/自动（三种模式可选）
存储模式	自动循环存储
安装方式	壁挂弎�/span>
开孔尺寷�/span>	77mm

2.产品选型

RS-					公司代号
	WD-				单温度变送、传感器
		N01-			RS485通讯＇�/span>Modbus协议（�/span>
			6-		大液晶壳外置电源
				5L	超低温探夳�/span>
				5H	超高温探夳�/span>

3．设备安装说昍�/span>

3.1设备安装前检�?/span>

设备清单９�/span>

n单温度变送器设备1�?/span>

n合格证、保修卡、校准报告（选配）等

n声光报警器（选配（�/span>

nUSB�?/span>485（选配（�/span>

n自攻丝，安装膨胀塞及螺丝2个，挂钩等配仵�/span>

3.2接口说明

序号	说明	序号	说明
1	电源正（10~30V DC（�/span>	5	485-A
2	电源贞�/span>	6	485-B
3	一路继电器常开炸�/span>	7	第二路继电器常开炸�/span>
4		8

特别说明９�/span>

1（�/span>485现场布线时有一定的规范要求，详情请见资料包〉�/span>485设备现场接线手册》、�/span>

2）设备接�?/span>485总线时，确保多台设备地址不会重复、�/span>

3）两路继电器为常开触点输出，可任意关联报警事项，具体见说明书按键设置部分、�/span>

3.3安装说明

为方便现场施工，我司提供了两种设备安装方式：

1（�/span>葫芦孔安裄�/span>

说明：在墙面固定位置打入自攻丝及膨胀螺丝，壁挂方式挂接到葫芦孔、�/span>

1（�/span>壁挂扣安裄�/span>

说明：挂钩一面使用沉头螺钉安装到墙壁上，另一面使用螺丝钉安装到设备上，然后将两部分挂到一起即可、�/span>

4.通信协议

4.1通讯基本参数

缕�/span>�?/span>	8位二进制
数据佌�/span>	8佌�/span>
奇偶校验佌�/span>	旟�/span>
停止佌�/span>	1佌�/span>
错误校验	CRC（冗余循环码（�/span>
波特玆�/span>	2400bit/s�?/span>4800bit/s�?/span>9600 bit/s可设，出厂默认为4800bit/s

4.2数据帧格式定么�/span>

采用Modbus-RTU通讯规约，格式如下：

初始结构�?/span>4字节的时闳�/span>

地址�?/span>= 1字节

功能�?/span>= 1字节

数据匹�/span>= N字节

错误校验= 16佌�/span>CRC�?/span>

结束结构�?/span>4字节的时闳�/span>

地址码：为变送器的地址，在通讯网络中是独有的（出厂默认0x01）、�/span>

功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、�/span>

数据区：数据区是具体通讯数据，注愎�/span>16bits数据高字节在前！

CRC码：二字节的校验码、�/span>

主机问询帧结构：

地址�?/span>	功能�?/span>	寄存器起始地址	寄存器长�?/span>	校验码低佌�/span>	校验码高佌�/span>
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址�?/span>	功能�?/span>	有效字节�?/span>	数据一匹�/span>	第二数据匹�/span>	�?/span>N数据匹�/span>	校验�?/span>
1字节	1字节	1字节	2字节	2字节	2字节	2字节

4.3寄存器地址

寄存器地址＇�/span>16进制（�/span>	寄存器地址＇�/span>10进制（�/span>	PLC或组态地址	内容	操作
0001 H	1	40002	温度	只读

4.4通讯协议示例以及解释

举例：读取设备地址0x01（十进制地址丹�/span>1）的温度倻�/span>

问询帧（十六进制）：

地址�?/span>	功能�?/span>	起始地址	数据长度	校验码低佌�/span>	校验码高佌�/span>
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

应答帧（十六进制）：（例如读到温度为-10.1℃）

地址�?/span>	功能�?/span>	返回有效字节�?/span>	预留	温度倻�/span>	校验码低佌�/span>	校验码高佌�/span>
0x01	0x03	0x04	0x00 0x00	0xFF 0x9B	0xFA	0x68

温度计算９�/span>

当温度低亍�/span>0ℂ�/span>时温度数据以补码的形式上传、�/span>

温度９�/span>FF9B H(十六进制)= -101 =>温度= -10.1ℂ�/span>

5.常见问题及解决办泔�/span>

设备无法连接�?/span>PLC或电脐�/span>

可能的原因：

1)电脑有多�?/span>COM口，选择的口不正�?/span>

2)设备地址错误，或者存在地址重复的设备（出厂默认全部丹�/span>1（�/span>.

3)波特率，校验方式，数据位，停止位错误.

4)485总线有断开，或耄�/span>A�?/span>B线接双�/span>

5)设备数量过多或布线太长，应就近供电，功�/span>485增强器，同时增加120��终端电阻、�/span>

6)USB�?/span>485驱动未安装或者损坎�/span>

7)设备损坏、�/span>
