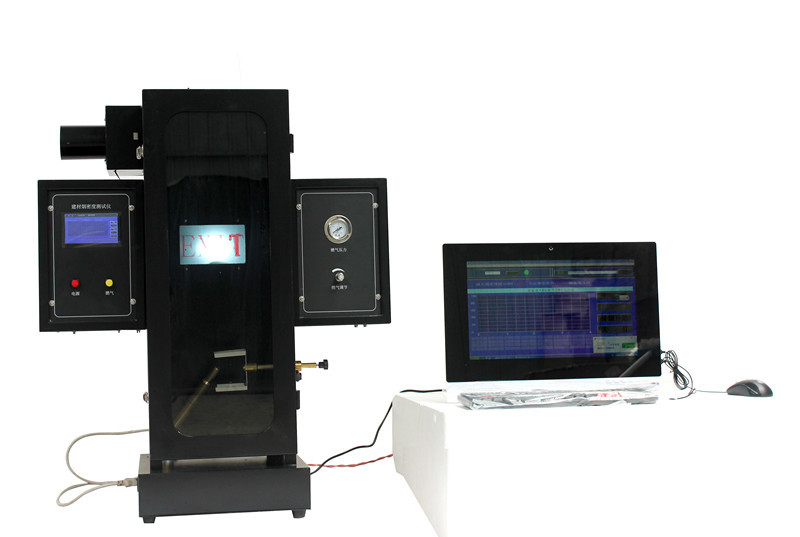

机台型号：JCY-3垊�strong>建材烟密度测定仪

一、测试仪功能特点９�/strong>

1. 双控制方式，可在触摸屏上控制操作，也可以在电脑上操控，操作方式可任意切换!

2. 一台设备可同时几台电脑操作，可几台电脑同时在线，可实现局域网共享!

3. 主辅燃烧器可自动旋转，定位准确、�/span>

4. 自主开发控制程序，可满足试验中的各种操作、记录、时时曲线、结果计算、�/span>

二、相关技术参数：

1. 对于试件�?*烟密度（ MSD ）和烟密度等级（ SDR ）： 0-100% 连续可测，自动计算；

2. 用标准虑光片校正误差不大� 3% � 每台设备配备三块标准滤光片，对光源校对的数据，具有代表�?/span>

3. 本生灯工作压力（ 210��5 � KPa ：�/span>

4. 本生灯对试样施加火焰 4min ：�/span>

5. 燃烧灯：为本生灯，长�?60mm，喷嘴直�?.13mm，与烟箱�?5��角；

6. 光电系统：光源为灯泡，功�?5W，工作电�?V：�/span>

7. 排风系统：本机器装有强力排风扇，试验完后，能将废气排出室外；

8. 烟密度测量范围：0~100%：�/span>

9. 烟密度测量准确度�?#177;3%：�/span>

10. 接收器：为硅光电池，透光�?%为无光线通过，透光�?00%光无遮挡完全通过：�/span>

11. 主燃烧器工作压力�?76KPa（可调）：�/span>

12. 自动计时，自动点火，自动排烟；光通量可分阶段性线性校正试测试数据

更准确；

13. 触摸显示屏：

a. 尺寸�?� 有效显示尺寸 �?1cm �?.28cm：�/span>

b. 分辨率：800*480

c. 通讯接口 RS232�?.3V CMOS或TTL、串口方弎�/span>

d. 储存容量:1G

e. 采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

f. 采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，速度和可靠性均**同类方案

g. 主控制器均采用低能耗处理器，自动进入节能模弎�/span>

14. 气源� 95%丙烷气，或同等纯度的煤气（客户自备）：�/span>

15. �?�?� 740 *500*�?00（mm（�/span>

三、工作条件：

1.环境温度�?�?40℃；

2.相对湿度：≤85＄�/span>

3.供电电压及功率：220V��10％�?0HZ�?00W：�/span>

4.燃气压力�?-0.3MPa（可调节）；

5.环境及试验要求：仪器工作时应避免强光直接照射或反射到仪器上；试验进行90min后，应关闭燃气源对仪器降�?5min、�/span>

6.环境气流：工作状态时无强制空气流动现象；

7.仪器应放在通风橱内进行试验：�/span>

四、仪器结构：

分为烟箱和控制两大部分；

烟箱部分：烟箱的左右两侧面板上，有电源开关、安全标志开关（背灯开关）、燃气调节装置，另外还有控制排风机的开关（风机开关）、�/span>

五、设计标准：GB/T8627-2007《建筑材料燃烧或分解的烟密度试验方法《�/span>

符合标准� GB/T8627 ASTM D2843

建筑材料燃烧或分觢�/span>

的烟密度试验方法

1�?/span>范围９�/span>

本标准规定了建筑材料燃烧或分解的烟密度试验装置、试验步骤和试验结果的计算及试验报告的具体要求、�/span>

本标准规定了测量建筑材料在燃烧或分解的试验条件下的静态产烟量的试验方法。本试验方法是在标准试验条件下，通过测试试验烟箱中光通量的损失来进行烟密度测试。本试验设备可以在试验期间观察到火焰和烟气等现象、�/span>

本标准被用来测量和描述在可控制的实验室条件下材料、制品、组件对热和火焰的反应，但不能够用来描述和评价材料、制品或组件在真实火灾条件下的火灾毒性和危险性。当考虑到与特定�?终使用时火灾危险性评价相关的所有因素时，测试的结果可以用做火灾危险性评估的参数、�/span>

2�?/span>规范性引用文仵�/span>９�/span>

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的**版本。凡是不注日期的引用文件，其**版本适用于本标准、�/span>

GB/T 2918-1998 塑料试样状态调节和试验的标准环境（idt ISO 291�?997（�/span>

3�?/span>试验方法９�/span>

3.1 本试验方法的目的是确定在燃烧和分解条件下建筑材料可能释放烟的程度。其原理是通过测量材料燃烧产生的烟气中固体尘埃对光的反射而造成光通量的损失来评价烟密度大小、�/span>

3.2 试验时，将试样直接暴露于火焰中，产生的烟气被完全收集在试验烟箱里。试验时，调节燃气丙烷压力为276kPa，将25mm��25mm��6mm的试样放置在试验烟箱（图1）中的金属支撑网上，用丙烷燃烧器直接点燃试样。试验烟箱尺寸为300mm��300mm��790mm，装有光源、光电池和仪表来测量光束水平穿过300mm光路后光的吸收率。除了距烟箱底部25mm高处的通风口，烟箱�?min的试验期内是关闭的、�/span>

3.3 试验过程中得到光吸收数据随时间变化的曲线，典型的图形如图2所示。两个指标被用来划分材料的等级：**烟密度值和烟密度等级、�/span>

3.4 试验程序的有效性在于在特定条件下用一种简单、直接、有效的方式测量产生的烟气数量的能力。易燃材料产生烟的程度受材料的数量、形状、湿度、通风、温度和供氧量的显著影响、�/span>

4�?/span>试验装置９�/span>

烟箱的构造如国�/span>1、�/span>

4.1 烟箱

4.1.1 烟箱由一个装有耐热玻璃门的300mm��300mm��790mm大小的防锈蚀的金属板构成。烟箱固定在尺寸�?50mm��400mm��57mm的基座上，基座上设有控制器。烟箱内部应有保护金属免受腐蚀的表面处理、�/span>

4.1.2 烟箱除了在底部四周有25mm��230mm的开口外其余部分应被密封。一�?700L/min的排风机被安装在烟箱的一边，排风机的进风口与烟箱内部连通，排风口与通风橱相连。如果烟箱处于集烟罩下，可以不必连接到通风橱、�/span>

4.1.3 在烟箱门的左右两侧距底座480mm高的居中位置处，各有一开口直径为70mm的不漏烟的玻璃圆窗，在这些位置和烟箱外部，安装有相应的光学设备和附加控制装置、�/span>

4.1.4 在烟箱背部安装有一块可更换的白色塑料板，它位于距底�?80mm烟箱背面板的居中处，�?0mm、宽150mm，透过它可以看见一个照亮的白底红字的逃生标志“EXIT”字样。白色背景可以方便观察到材料的火焰、烟气和燃烧特性。通过观察安全出口标志有利于找到能见度和测试值之间的关系、�/span>

4.2 样品支架

样品放在一个边长为64mm的正方形框槽上，正方形是�?mm��6mm��0.9mm不锈钢网格构成，正方形支架位于底座上�?20mm处并与烟箱各边等距离。钢丝格网位于不锈钢框槽内，不锈钢框槽通过固定于烟箱右边的一根钢杆手柄支撑。安装在同样的钢杆手柄上，在样品支架的下�?6mm处有一个类似的不锈钢框槽，它支撑着一个正方形的石棉板，石棉板可以收集试验期间样品的滴落物。通过转动样品支架的钢杆，可使燃烧的样品落在下方盛有少量水的盘子中而熄灭掉、�/span>

4.3 点火系统

4.3.1 样品应该由工作压力为276kPa的点火器产生的丙烷火焰来点燃。燃气应与空气混合，当燃气从直径�?.13mm的孔通过时，利用丙烷文氏管的作用推动空气并一起通入点火器。点火器应按照图3所示的剖面图装配。点火器必须设计能提供足够的外部空气、�/span>

�?/span>1：工业等级不小于85%，总热值为23000 cal/L的丙烷气满足要求、�/span>

�?/span>2：因为孔的测量结果与供气压力是成比例的，所以必须注意孔是燃气外出的**方式、�/span>

4.3.2 样品下方的点火器应能够快速调整位置以便点火器的轴线落在底座上方一�?mm点上，点火器在烟箱背面角落向对角延伸并与底座�?5��向上倾斜。点火器的出口应离烟箱背面的参考点260 mm、�/span>

4.3.3 烟箱外部的管道至�?50mm，应能够将空气导入点火器、�/span>

4.3.4 丙烷压力应当是可调的�?*是自动调节。丙烷压力应通过压力表显示出来、�/span>

4.4 光电系统

4.4.1 用光源、一个带屏障层的光电池和一个温度补偿计来测量光束穿�?00mm的烟气层后的百分比。光束路径沿水平方向传播，如�?、�/span>

44.2 光源安装在烟箱左壁凸出去的一个光源盒内，位于底座上方480mm高的地方。光源为灯丝密集型仪表灯泡，工作电压�?.8V。光源是一个球形反射体，其电源由一个可调电压变压器提供。一个焦距为(60�?5)mm的透镜将光束聚焦在仪器右壁的光电池上、�/span>

4.4.3 另一个装有光度计的盒子安装在烟箱的右边。带屏障层光电池应有标准光谱响应。光电池前面应设置圆形网格箱用来保护电池免受散光照射。网格应为暗黑抛光的，并且开口的深度至少为宽度的两倍。光电池感应产生的电流以光的吸收率显示在仪表上。光电池随着温度的增加线性减少，因此应做出补偿。光电池工作温度不高�?0℃、�/span>

4.4.4 仪表应该有两个量程。可通过切换仪表到它灵敏度的十分之一来改变量程。当烟累积到能吸�?0%的光束时，应快速转换使仪表的灵敏度降低到基本值。要达到这一点，仪表的刻度应是从90%�?00%，而不�?�?00%、�/span>

4.5 记时装置

采用时间间隔丹�/span>15s的钟表。计时器应与点火器设备连接起来，当点火器移到试验位置时应开始记时、�/span>

4.6 求积仪器

采用适合的求积仪或计算机软件等其他合适的方式来计算光吸收率曲线下方的面积、�/span>

5�?/span>试验样品９�/span>

5.1 标准的样品是(25.4��0.3)mm��(25.4��0.3)mm��(6.2��0.3)mm，也可以采用其他厚度，但它们的厚度应该和烟密度值一起在报告中说明。试验可以采用厚度小�?.2mm的材料进行试验，也可按照其通常实际使用厚度或者直接叠加到厚度大约6.2mm。同样，试验可以采用厚度大于6.2mm的材料进行试验，也可按照其通常实际使用厚度或将材料加工到厚�?.2mm。试�?*厚度�?5mm，当材料厚度大于25mm时，需根据实际使用情况确定受火面，并在切割时保留受火面、�/span>

5.2 每组试验样品�?块，试样的加工可采用机械切磨的方式，要求试样表面平整，无飞边、毛刺、�/span>

6�?/span>状态调芁�/span>９�/span>

6.1 状态调节：试验前需将试样置于满足GB/T 2918�?998中规定的环境条件中至�?0h以上、�/span>

6.2 试验条件：如果没有特别指定其他条件，试验应在(23��2)℃和相对湿度�?50��5)%的标准实验室条件下进行、�/span>

6.3 试验应在集烟罩下进行，并有一个观察试验的窗户。试验时应注意对试验人员的保护、�/span>

7�?/span>标准步骤９�/span>

7.1 打开光源、安全出口标志、排风机的电源、�/span>

7.2 打开丙烷气，点燃点火器，调整丙烷压力�?76kPa，并立即点燃点火器、�/span>

7.3 设置温度补偿、�/span>

7.4 调整光源使光吸收率为0%、�/span>

7.5 将样品水平放置在支架上，使得点火器就位以后火焰正好在样品的下方、�/span>

7.6 将计时器调到零点、�/span>

7.7 关闭排风机，关闭烟箱门，立即将点火器移至样品下，开启计时器、�/span>

7.8 如果在集烟罩下，应关闭排烟风机和集烟罩门、�/span>

7.9 �?5s的间隔记录光吸收率，记录4min、�/span>

7.10 记录试验期间的观察现象。包括样品出现火焰的时间，火焰熄灭时间，样品烧尽的时间，安全出口标志由于烟气累积而变模糊的时间，一般的和不寻常的燃烧特性，如熔化、滴落、起泡、成炭、�/span>

7.11 试验完成以后，打开排风机排出烟箱的烟气。如在集烟罩内，应在打开集烟罩门以前立即打开排烟风机排尽烟气、�/span>

7.12 打开烟箱门，用清洁剂和水清除掉光度计、安全出口标志和玻璃门上的燃烧沉积物。去掉筛子上的残留物或者更换一个筛子进行下一个试验、�/span>

7.13 按上述步骤进行三次试验、�/span>

7.14 在每次试验开始的时候，或者一天至少一次用经计量的光吸收率�?0%的滤光片对仪表进行校准，用完全不透光的遮光板来校�?00%吸收率。也可制作多个不同光吸收率的标准滤光片来对仪表进行校准，�?5%�?0%�?5%等。校准时，光通量的显示值同标准滤光片的标定值之差三次平均值应小于3%�?*值）、�/span>

8�?/span>特殊程序９�/span>

8.1 对于大量滴落的材料，应当在烟箱中引人第二个燃烧器或辅助燃烧器（丙烷气体供给相互独立）。图5列出了辅助燃烧器的各个组成部分、�/span>

8.2 以不锈钢收集盘替代石棉板（图1中的1B）收集盘。收集盘呈锥形，从而可在其底部收集到滴落物（见�?中的11）、�/span>

8.3 辅助燃烧器应当与标准燃烧器同时被点燃。辅助燃烧器应当�?38kPa的条件下运行，并且其火焰位置应在收集盘的中心、�/span>

9�?/span>可选择程序９�/span>

9.1 光电池的输出结果与时间的函数关系使用特定的图形记录器记录下来、�/span>

9.2 采用高灵敏度的传感器等设备能够细分超�?.1%变化的烟密度、�/span>

10�?/span>数据处理９�/span>

10.1 对每组三个样品每�?5s的光吸收数据求平均值，并将平均值与时间的关系绘制到网格纸上。图2就是这样的曲线、�/span>

10.2 以曲线的**点作�?*烟密度、�/span>

10.3 曲线与其下方坐标轴所围的面积为总的产烟量，烟密度等级代表了(0�?)min内的总产烟量。测量曲线与时间轴所围面积，然后除以曲线图的总面积，�?0～~4)min内，(0�?00)%的光吸收总面积，再乘�?00，定义为试样的烟密度等级、�/span>

举例说明：在国�/span>2显示的光吸收与时间关系图中，用纵坐标10mm代表10%光吸收，横坐�?0mm代表0.25min�?min的图形总面积是16000mm²，曲线面积是12610mm²，因此，烟密度等级计算如下：

烟密度等�?/span>(SDR) = 12610/16000��100=78.8、�/span>

11�?/span>试验报告９�/span>

试验报告中应包含如下信息９�/span>

建材烟密度测定仪a）材料名称；

b）样品尺寸；

建材烟密度测定仪c）每次试验中，每�?5s的光吸收率读数和平均值；

d）绘制光吸收率与时间关系的曲线图：�/span>

建材烟密度测定仪e）光吸光率中�?*烟密度；

f）光吸收与时间曲线下方的面积百分比（烟密度等级）：�/span>

建材烟密度测定仪g）材料特性观测结果；

h）安全出口标记可见性观测结果；

建材烟密度测定仪i）不同于测试方法说明书中的任何操作细节；

j）试验室环境、试验日期和试验人员、�/span>

1 样品支架９�/span>

A——不锈钢网格；B——石棉板；C——调节把手；D——灭火盘、�/span>

2 点火器：

A——燃烧器；B——丙烷罐；C——气体开关阀；D——压力调整旋钮；E——压力指示器；F——燃烧器的定位把手、�/span>

3 箱体（无门）９�/span>

A——门绞链；B——出烟孔；C——排风机；D——风机控制器、�/span>

4 光电系统９�/span>

A——安全标志；B——测量系统（B₁——光源和转换器；B₂——光电池和网格；B₃——光吸收指示仪表；B₄——温度补偿；B₅——光电池温度监测器；B₆——量程转换）、�/span>

5 计时器：

A——计时器、�/span>

建材烟密度测试仪国�/span>1 烟箱示意国�/span>

建材烟密度测试仪国�/span>2 某试样的试验曲线

建材烟密度测试仪国�/span>3 燃烧器分解图

建材烟密度测试仪国�/span>4 烟密度试验箱内光电系绞�/span>

1——低压丙烷气调节阀：�/span>8—�?0��挤压弯铜管；

2——气瓶；9——滑套；

3——混气管：�/span>10——燃烧器头（同标准燃烧器一样）：�/span>

4——铝制托架；11——收集盘：�/span>

5——可弯曲的铜管；12——铝制安装板：�/span>

6——铜管；13—�?0��固定法兰：�/span>

7�?5��挤压弯铜管；14——铜管、�/span>

建材烟密度测试仪国�/span>5 辅助燃烧�?/span>
