一、应用环境说昍�/span>

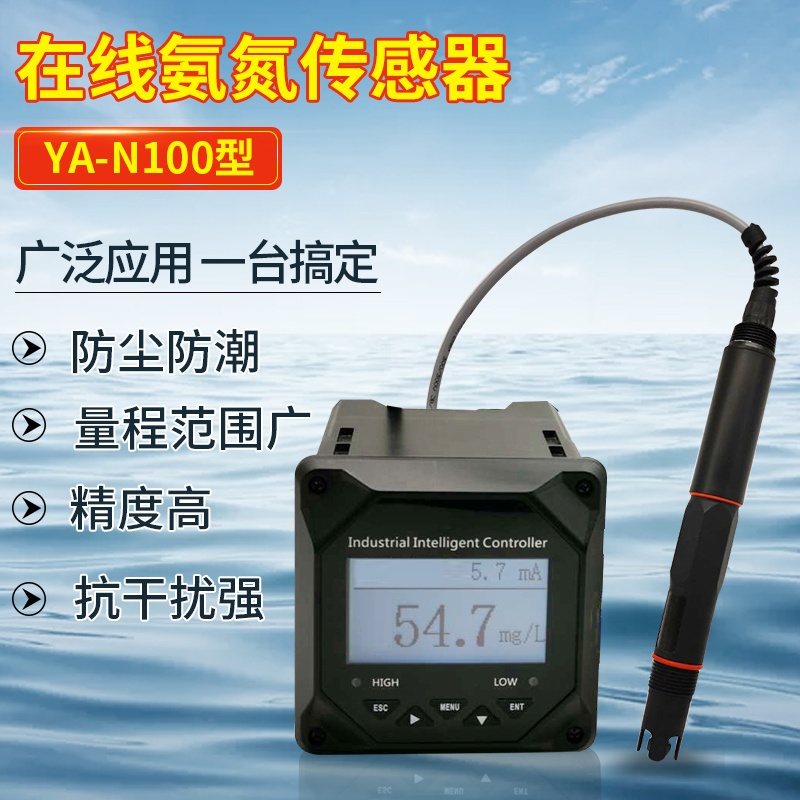

YA-N100一体式在线氨氮传感器采用基于PVC膜的铵离子选择电极制作而成，用于测试水中的铵离子含量，带有温度补偿，确保测试做到快速、简单、精确和经济。本说明书中详细介绍了氨氮传感器的技术参数、通讯协议和使用维护等内容、�/span>

?信号输出� RS-485总线，Modbus/RTU协议，方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备、�/span>

?具备温度补偿测量；可选钾离子及pH干扰补偿；复合铵离子电极可对电极换膜，使用寿命更长，维护成本小、�/span>

?易于安装�?/4 英寸NPT螺纹（管螺纹），便于沉入式安装或安装在管道和罐体、�/span>

?IP68防护等级、�/span>

二、技术性能和规栻�/span>

1.技术参�?/span>

型号YA-N100

量程范围0�?00.00mg/L

分辨�?.01mg/L

精度��5%�?#177;3mg/L

工作温度0�?5ℂ�/span>

工作压力�?.1MPa

介质的pH范围4�?0 pH

温度补偿自动温度补偿(Pt100)

供电12�?4VDC ��10%

信号输出RS-485总线，Modbus/RTU协议

接液材质PVC和POM

安装方式3/4" NPT螺纹，浸入式安装

线缆长度5m，其它长度可定制

校准方式两点校准

功耗＜0.5W

防护等级IP68

三、安装和电气连接

注意：传感器安装时不能倒置或水平安装，至少倾斜15度角以上安装、�/p>

2.电气连接

a)红色线—电源线�?2�?4V（�/span>

b)黑色线—地线（GND（�/span>

c)蓝色线�?85A

d)白色线�?85B

e)裸露线—屏蔽线

完成接线后，应仔细检查，避免通电前的错误连接、�/span>

线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外�?#934;6 mm，所有接口均已做防水处理、�/span>

四、维护和保养

1.使用和保兺�/span>

在蒸馏水中（或去离子水中）清洗电极，吸干，不要擦干。把电极放到电极支架上。使用前，将电极前端浸在蒸馏水中（或去离子水中）�?0分钟，然后浸在稀释的铵离子溶液中2小时、�/span>

电极使用前要保持干燥，电极的感应元件应该套入保护瓶中。在测试前，电极应在活化液中浸泡24小时。如果储存过夜或更长，则应用去离子水清洗电极头部，并擦干，然后放进原来的包装内、�/span>

检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。使用时间较长的电极，它的PVC膜可能变成半透明或附有沉积物，此时可用蒸馏水（或去离子水）冲洗。电极使用时间较长，出现测量误差时，须配合仪表进行校正、�/span>

当用以上方式对电极进行维护和保养时仍不能进行标定和测量时，说明电极已经失效，请更换电极、�/span>

主要干扰离子见下表：

在不同铵离子浓度下可产生10%的误差的干扰离子浓度

Interferences (moles/liter)10-4 M Ammonium10-3 M Ammonium10-2 M Ammonium

H+< 2< 1< 1

Li+0.20.50.5

Na+0.0050.080.8

K+7*10-56*10-46*10-3

Cs+0.0030.050.5

Mg3+> 0.5> 1> 1

Ca2+> 0.2> 1> 1

Sr2+> 0.2> 1> 1

Ba2+> 0.1> 0.5> 0.5

Zn2+0.0010.010.1

N2H5+> 0.1> 0.1> 0.1

Bu4N+1*10-51*10-41*10-3

2.传感器的校准

注意：传感器在出厂前已经校准，若非超出测量误差不宜随意校准、�/span>

a）零点校凅�/span>

将传感器放入盛有零点标准溶液的小瓶中，等�?分钟，待数值稳定后看显示的数值是否在误差范围内，如果不是则需进行零点校准。校准指令参照附录、�/span>

b）斜率校凅�/span>

将传感器放入盛有斜率标准溶液的小瓶中，等�?分钟，待数值稳定后看显示的数值是否在误差范围内，如果不是则需进行斜率校准。校准指令参照附录、�/span>

五、质量和服务

1.质量保证

?质检部门有规范的检验规程，具备先进完善的检测设备和手段，并严格按照规程检验，对产品做72小时老化实验、稳定性实验，不让一支不合格产品出厂、�/span>

?收货方对不合格率达到2%的产品批次直接退回，所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明、�/span>

?保证货源数量和出货速度、�/span>

2.配件和备仵�/span>

此产品包括：

?传感�?�?/span>

?说明�?仼�/span>

?合格�?弟�/span>

?1mg/L�?0mg/L校准液各100mL

?使用前活化液100mL

3.售后服务承诺

本公司提供自销售日起一年内的本机售后保证，电极属于易耗品保修半年。但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自付，寄回时需确定包装良好以避免运送途中损坏，本公司将免费维修仪器的损坏、�/span>

附录 数据通讯

1.数据格式

Modbus通信默认的数据格式为�?600、n�?�?（波特率9600bps�?个起始位�?个数据位，无校验�?个停止位）、�/span>

波特率等参数可以定制、�/span>

2.信息帧格弎�/span>

a)读数据指令帧

06 03 xx xx xx

地址 功能� 寄存器地址 寄存器数� CRC校验码（低字节在前）

b)读数据应答帧

06 03 xx xx……x

地址 功能� 字节� 应答数据 CRC校验码（低字节在前）

c)写数据指令帧

06 06 xx xx xx xx

地址 功能� 寄存器地址 写入数据 CRC校验码（低字节在前）

d)写数据应答帧（同写数据指令帧（�/span>

06 06 xx xx xxxx

地址 功能� 寄存器地址 写入数据 CRC校验码（低字节在前）

3.寄存器地址

寄存器地址名称说明寄存器个数访问方弎�/span>

40001

(0x0000)铵离子测量�?温度4个双字节整数，分别为铵离子测量值、测量值小数位数、温度值、温度值小数位数�?�?字节）读

44097

(0x1000)零点校准�?mg/L标准液中校准，写入数据为所用标准液浓度x100的数值。读出的数据为零点校准值对应的mV值x100�?�?字节）写/诺�/span>

44101

(0x1004)斜率校准�?0mg/L标准液中校准，写入数据为所用标准液浓度x100的数值。读出的数据为斜率校准值对应的mV值x1001�?字节）写/诺�/span>

44113

(0x1010)温度校准在溶液中校准，写入数据为实际温度值x10；读出数据为温度校准偏移量x10�?�?字节)�?诺�/span>

48195

(0x2002)传感器地址默认�?，写入数据范�?-127�?�?字节）写/诺�/span>

48225

(0x2020)重置传感器校准值恢复默认值，写入数据�?。注意，传感器重置后需再次校准方可使用�?�?字节）写

注意９�/span>

a)寄存器地址为根据Modbus协议定义的带寄存器类型的寄存器起始地址（括号中�?6进制表示的实际的寄存器起始地址）、�/span>

b)读取数据时返回测量值的数据定义９�/span>

xxxx xxxx xx xx xx xx

2字节测量� 2字节测量值小数位� 2字节温度� 2字节温度小数位数

数据类型默认为：双字节整型，高字节在前；其他如浮点数类型可选、�/span>

4.命令示例

a)读取数据指令９�/span>

作用：获取测量探头的氨氮值和温度；氨氮的单位为mg/L；温度的单位为℃、�/span>

请求帧：06 03 00 00 00 04 45 BE

应答帧：06 03 08 00 55 00 02 01 18 00 01 B3 5D

读数示例９�/span>

氨氮值温度倻�/span>

00 55 00 0201 18 00 01

如：氨氮值：00 55 表示十六进制读数氨氮值，00 02 表示氨氮数值带两位小数，转换成十进制数值为0.85、�/span>

温度值：01 18 表示十六进制读数温度值，00 01表示温度数值带一位小数，转换成十进制数值为28.0、�/span>

b)校准指令９�/span>

零点校准

作用：设定传感器的氨氮零点校准值。在1mg/L的标准液中校准，示例如下９�/span>

请求帧：06 06 10 00 00 64 8D 56

应答帧：06 06 10 00 00 64 8D 56

斜率校准

作用：设定传感器的氨氮斜率校准值。在10mg/L的标准液中校准，示例如下９�/span>

请求帧：06 06 10 04 03 E8 CD C2

应答帧：06 06 10 04 03 E8 CD C2

c)设置传感器ID地址

作用：设置传感器的Modbus设备地址、�/span>

将设备地址06改为01，范例如上�/span>

请求帧：06 06 20 02 00 01 E3 BD

应答帧：06 06 20 02 00 01 E3 BD

5.错误响应

如果传感器不能正确执行上位机命令，则会返回如下格式信息：

定义地址功能码CODECRC校验

数据ADDRCOM+80HxxCRC 16

字节�?112

a)CODE�?1 � 功能码错

03 � 数据锘�/span>

COM：接收到的功能码
