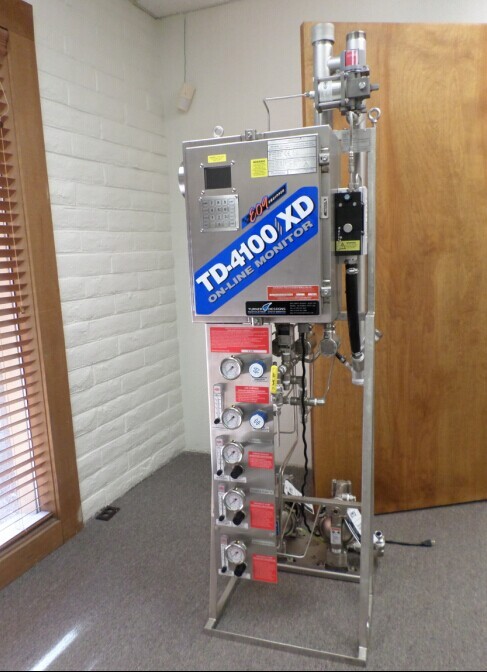

一、仪器简介：

品名９�/span>在线式水中油分析仪�?/span>水中沸�/span>监测�?/span>

型号９�/span>TD-4100XD(E09防爆版）

监测对象９�/span>水中石油类，水中碳氢化合�?/span>

品牌９�/span>美国特纳Turner Designs

美国特纳Turner Designs仪器公司� 先进的碳氢化合物分析仪、水中油监测仪的研发、生产公司，在水中油分析仪领域拥有成熟技术和丰富经验、�/span>

在线式水中油分析�?/span>TD-4100XD的不结垢、非接触式流量池，所需的维修保养极少，少至无需进行维修保养、�/span>TD-4100XD易于现场校准、有优异的长期稳定性；用户友好型、极低人工维护保养；坚固耐用，防水防尘防爆抗腐蚀、�/span>

TD-4100XD是一个灵敏的，无溶剂型，能长期连续监测，内置警报系统和警报继电器、数据能本地显示和远程输出、�/span>是专为海三�/span>/岸上石油生产、炼油、矿业以及其它需要使用能用于严酷工作条件和危险区域地点的坚固式在线硬件的行业设计的、�/span>

1、适用对象９�/span>苯系物、苯酚、苯乙烯、氨基二甲苯、电控液压式液体、汽油；

柴油、润滑油、液压油、燃油、原油、气体凝析油、�/span>

2、应用领域：冷却水，蒸汽冷凝水，热交换泄漏，金属加工液体浓度控制，脱盐装置�?/span>

水源水、河流、湖泊，工业、电力、水力发电废水，舱底氳�/span>IMO认证：�/span>

甲板泄水机，雨水径流，油田采出水，炼油厂废水、�/span>

3、检测限９�/span>检测下限：柴油在蒸馏水中的近似探测极限值为1ppb：�/span>检测上限：部分油类可高辽�/span>1000ppm、�/span>

事�/span>�?/span>2013新版E09功能配置包（双监测点/双通道切换&远程软件控制）：

2013年新片�/span>E09配置包全线升级了TD-4100系列水中油分析仪，实现了双监测点/双通道自动切换、电脑软件远程查看控制，监测数据自动存储/上传等多项新性能、�/span>

具体包括９�/span>

＇�/span>1）、双监测炸�/span>/双通道自动切换＇�/span>1台仪器监浊�/span>2取样点），节省采�?/span>/运营成本：�/span>

＇�/span>2）�?/span>A/B通道定时自动切换；（当地手动切换�?/span>PC远程切换、软件程序自动切换）：�/span>

＇�/span>3）�?/span>PC软件远程查看数据、远程控制仪器；

＇�/span>4）、数据自动存储、上传（臲�/span>USB&主机&环保单位）；

＇�/span>5）�?/span>A/B通道历史监测数据查询：�/span>

＇�/span>6）、历史数据趋势图查询（在主机显示屏�?/span>PC软件�?/span>USB均可实现）、�/span>

三、技术参数：

型号９�/span>	TD-4100XD在线式水中油分析�?strong>＇�/span>E09版）：�/span>
运行原理９�/span>	紫外荧光法；
应用领域９�/span>	冷却水，蒸汽冷凝水，热交换泄漏，金属加工液体浓度控制，脱盐装置；水源水、河流、湖泊，工业、电力、水力发电废水，舱底氳�/span>IMO认证；甲板泄水机，雨水径流，油田采出水，炼油厂废水、�/span>
适用对象９�/span>	柴油、润滑油、液压油、燃油、原油、气体凝析油；苯系物、苯酚、苯乙烯、氨基二甲苯、电控液压式液体、汽油、�/span>
探测范围９�/span>	1ppb-1000ppm（根据具体油类和水质而定）；
稳定性：	��1%＋�/span>(6个月内漂移＜��10%)：�/span>
响应时间９�/span>	；�/span>10秒连续实时响应；
校准方法９�/span>	多点校准，或不需校准：�/span>
尺寸９�/span>	立式：长63.5 cm��宼�/span>55.5 cm��髗�/span>241 cm；（可选壁挂式（�/span>
重量９�/span>	82kg，外加配件的重量：�/span>
电源要求９�/span>	110-240 VAC＋�/span>50/60 Hz +10%＋�/span>1相或21-56 VDC＋�/span>200W启动＋�/span>50-60W运行：�/span>
管道尺寸９�/span>	进水管：1/2"MNPT(标准)戕�/span>1/2"管；回流管：1-1/2"MNPT：�/span>
入口样本流量９�/span>	7.5-11.5 L/min (样本泵可选）：�/span>
入口样本压强９�/span>	34-136kpag＇�/span>5-20 psig）；
出口样本压强９�/span>	大气压（直排、标准），或样本加压回流泵可选；
样本温度９�/span>	0-88��C [32-190��F]（标准），更高温度可选；
环境温度９�/span>	0-49��C [0-120��F]（标准），冷却和高温保护可选；
警报９�/span>	基线、早期警报、高位警报、系统功能、本地显示和声音警报：�/span>
警报输出９�/span>	2个用户可设置的、独立保护、固态交流电继电器（标准）或干式触点继电器（可选）：�/span>
模拟输出９�/span>	4-20mA戕�/span>0-20mA，独立的，警报系统自带电源供电（标准）；其它通信协议＇�/span>HART＋�/span>ModBus）（可选）
诊断９�/span>	向继电器报告及本地显示的系统故障诊断：�/span>
安全９�/span>	2种用户权限级别的密码保护，可上锁的仪器箱：�/span>
电气元件柜：	316不锈钢，NEMA 4X＋�/span>IP66：�/span>
空气吹扫配件９�/span>	适用亍�/span>ATEX Zone 1＋�/span>ATEX Zone 2＋�/span>Class 1 Division 1＋�/span>Class1 Division 2或非危险环境吹扫、�/span>
E09版配置包９�/span>	新升级版E09配置包（双监测点/双通道切换、远程电脑软件控制）、�/span>

四、性能特点９�/span>

＇�/span>1）、先进的紫外荧光技术、低的检测限９�/span>

采用先进的紫外荧光石油类检测技术，具有灵敏度、准确度，能监测苯系物、汽油、柴油、原油及各类石油产品，探测范围从1ppb(��g/L)�?/span>1000ppm＇�/span>mg/L）、�/span>

＇�/span>2）、响应速度快、连续的监测９�/span>

24小时全天候监测，数据每秒实时响应、上传。不需要任何化学试剂、无需加药处理，不需任何机械操作或对样本进行混合、�/span>

＇�/span>3）、非接触式流量池：（不污染、不结垢、不凝露（�/span>

水样下降流入开放式腔室中被探测，不会接触、弄脏或污染光学窗口，减少人工维护；

特有的气帘系统能在潮湿环境或热水应用时保持光学窗口的无雾清晰状态，避免干扰、�/span>

新型皃�/span>EZ-A非接触式流量池更为用户提供了轻松清洁光学窗口、无需拆卸就可从前斸�/span>

轻松取出更换发射滤光片的便利、�/span>

＇�/span>4）�?/span>Bubble Trap除气装置９�/span>

能调节样本流，去样本除夹带的气泡（泡沫）、悬浮物、污泥沉淀物等，并在大气压力下传递持续、稳定的样本至非接触流量池中，使检测数据稳定、准确可靠、�/span>

第二代除气装置带在低样本压力；�/span>5psig时自动关闭和储存皃�/span>316不锈钢自动阀门、�/span>

＇�/span>5）�?/span>CheckPoint固体校准样：

内置与仪器光学元件匹配的光学材料，用以模拟对石油类的荧光信号的响应，用来检验仪器读数的稳定性。简单方便，插入可用，直观可靠，可作为仪器日常维护、排放故障的有用工具；减少为检验仪器是否正常运行所需配备标准溶液的繁琐操作、�/span>

＇�/span>6）、现圹�/span>3种校准方式可选：

原始荧光性校准：简单方便，直观显示样本碳氢化合物的变化趋势：�/span>

直接校准：直接读出与实验室相对应的石油类浓度：�/span>

相关性校准：得出结果是与外部第三种方法等同的碳氢化合物浓度、�/span>

＇�/span>7）、警报种类：

2大类5种警报：样本浓度警报（零值警报、早期浓度警报、高浓度警报）和系统功能警报、�/span>

＇�/span>8）、信号显示、传输：

当地LCD显示屏显示、当地继电器警报＇�/span>2路）：�/span>

远程信号传输：标酌�/span>4~20mA信号输出；（通信协议：单吐�/span>HART＋�/span>Mod Bus可选）、�/span>

＇�/span>9）、防护防爆：

IP等级９�/span>IP66防水防尘，美国电气制造商协会标准NEMA 4X：�/span>

防爆等级９�/span>TD-4100XD正压防爆；（也可丹�/span>TD-4100加配各级订制的防爆箱）、�/span>

五、应用领域：

1、海洋石油平台采出水、废水含油监测；

2、石油、炼化工艺过程水、废水排放监测；

3、锅炉补给水及冷凝水漏油监测：�/span>

4、循环冷却水漏油监测：�/span>

5、水力发电站坝水坑水中油监测：�/span>

6、轮船及军舰船舱污水碳氢化合物监测；

7、其他油类检测领域、�/span>

六�?/span>关于美国特纳９�/span>

美国特纳碳氢化合物仪器公司（Turner Designs Hydrocarbon Instruments� Inc.），总部设在美国加州，是在紫外荧光法测油仪领域拥有先进自主技术的水中油分析仪研发生产厂家，拥有全面的产品线和丰富的行业经验，为用户提供水中石油含量检浊�/span>&监测整体解决方案、�/span>

特纳水中油分析仪产品广泛应用于油田、海洋采油平台�?/span>FPSO、炼油厂、石化厂、钢铁、煤炭，以及环保环监、水文水利、海洋海事、锅炉特检等用户，以优异的产品性能� 的售后服务，帮助用户提升石油类水质检测技术、�/span>

美国特纳TDHI有全面的产品线，覆盖用户的各种应用要求：

TD-500D：便携式水中油分析仪（实验室常规分析、野外应急监测）：�/span>

TD-550�?/span>TD-560：便携式&台式二合一水中油分析仪（实验室常规分析、野外应急监测）：�/span>

TD-120：在线水中油分析仪（接触式流通池）；

TD-4100XDC GP：在线水中油分析仪（接触式流通池，非防爆版）：�/span>

TD-4100XDC：在线水中油分析仪（接触式流通池，整机正压防爆版）；

TD-4100XD GP：在线水中油分析仪（非接触式流通池，非防爆版）：�/span>

TD-4100XD：在线水中油分析仪（非接触式流通池，整机正压防爆版）、�/span>
