气象雷达标定系统

气象雷达校准系统＇�span>X波段雷达目标模拟器）在接收到的射频雷达载波上执行距离延迟和多普勒偏移，并将它们重新传输到9.3�?span>9.5 GHz的频率波殴�span>(可配�?span>)、�/span>

雷达目标模拟器是为雷达系统的标定和测试而设计的。它能够生成一个标定范围延迟和多普勒偏移的虚拟目标。这种多功能仪器几乎可以迅速适应任何特定的要求。默认情况下，它带有一个全面的脉冲分析软件，可以记录每个雷达脉冲，并确定它们的特性，比如形状、频率和到下一个脉冲的距离。气像雷达校准系统可以对整个雷达系统进行一个测试和标定，包括雷达天线及雷达天线罩，都可以进行校准、�/span>

技术特征：

?50 MHz瞬时带宽

?可选和校准目标雷达截面(0.5 dB准确�?span>)

?范围延伸�?span>500公里范围

?多普勒频移到100Hz

?高多普勒(0.1ms^?1)和距离精�?span>(10籲�span>)

?60 dB动态范図�/span>

?通过图形用户界面控制

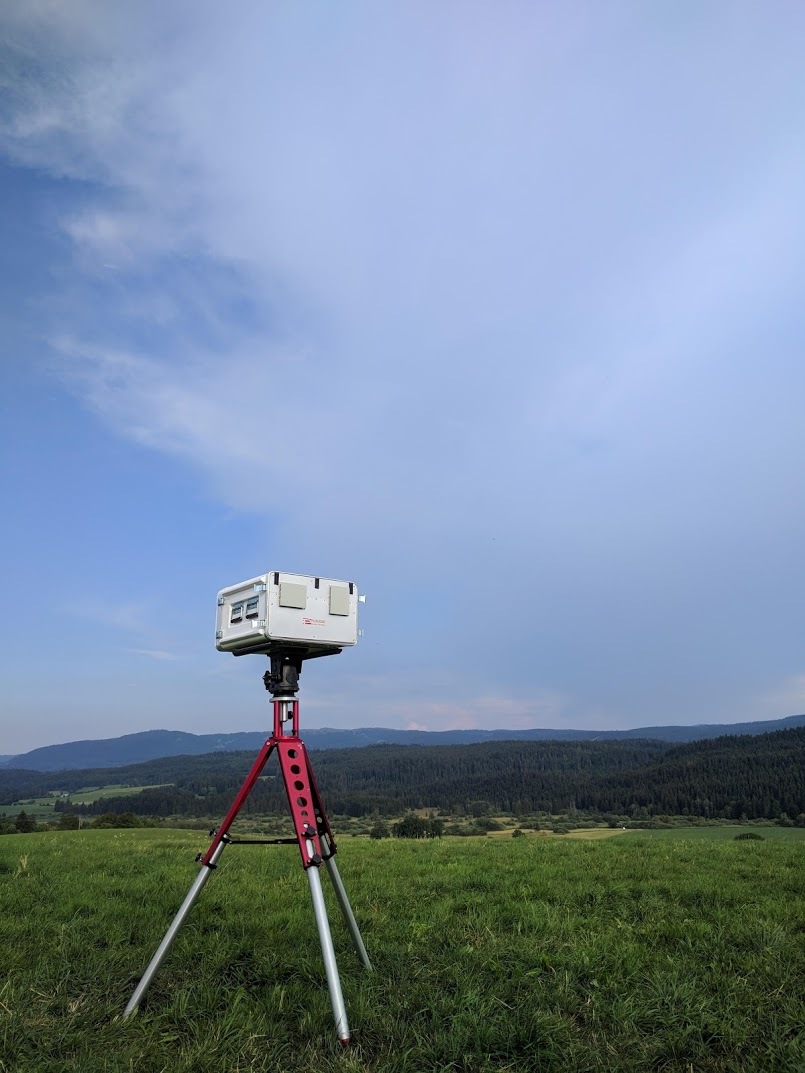

?便携式和户外使用

?很容易适应客户的需汁�span>(多个目标＋�/span>不同皃�span>RF频段＋�/span>双极匕�span>＋�/span>在增加的带宽)

?带有BNC连接器的RX咋�span>TX监控端口(用于连接到一个示波器)

功能描述９�/span>

工作模式设置参数。如载波频率，距离延迟和多普勒速度选择在图形用户界面设置。用户可以选择接收到的脉冲IQ数据是否储存以便进一步分析、�/span>

当接收到射频雷达载波时，它将在中频转换为直流。信号以精确确定的时间偏移量重新传输。通过将接收到皃�span>IQ信号与一个复杂的正弦信号相乘，将频率偏移加到载波上。对射频载波的振幅进行调制，以模拟与预定雷达截面完全对应的雷达目标。这种改进后的数字信号经过三个阶段向上转换，放大后通过同一喇叭天线传回雷达、�/span>

脉冲分析９�/span>

单个雷达脉冲可以存储，要么是在短的测量周期内一个样本一个样�?span>IQ数据，要么是在长测量周期内仅存储脉冲宽度、平均振幅、频率和到达时间等特征信息。脉冲是�?span>GPS时钟标记的时间、�/span>

性能参数９�/span>

频率范围９�/span>

RF输入９�span> 9250｝�span>9750MHz

RF输出９�span> 9300｝�span>9500MHz

天线９�/span>

增益９�span> 22dB

光束带宽９�span>13?

极化：水干�/span>

接收器：

灵敏度：-55dBm min

动态范围：60dB min

瞬时带宽９�span>50MH min

IF输入频率宽度1100+/-100MHz

IF输出频率宽度1200+/-250MHz

基带宼�span> DC+/-50MHz min

*小脉冲宽度：20ns

脉冲宽度９�span> 500us min

范围延迟９�span> 1.5-500km

多普勒转移：100kHz

频率精度９�span> 0.5Hz*導�/span>

发射朹�/span>

输出功率23 dBm max

输出功率精度0.5dB

动态范围：60dBmin

虚假／谐波：15dBc max

输入功率

输入电压230VAC

电源功耖�span> 300V

机械参数

质量12kg

尺寸９�span> 600*400*400mm

外壳：铝刵�/span>

使用环境要求９�/span>

保存环境９�span>-20?C -60?C

操作环境�0?C -50?C

相对湿度９�span> 95%
