PhenoTron-SR植物表型成像分析系统可同时对作物根系及苗、作物冠层进行表型成像分析。系统由主机系统和光谱成像系统组成：主机系统包括系统平台（主机箱）、控制单元、样品托、数据处理服务器等组成；光谱成像系统由光谱成像单元（包括成像传感器、光源、云台等）和自动扫描轴组成。其主要技术特点如下：

Phenotyping from shoot to root: 可对植物地上部分（shoot）和地下根系（特制RhizoTron植物根系观测培养盒RhizoBox）进行表型性状成像分析

标配�?0度倾斜自动扫描成像，同时对RhizoBox根系和幼苗进行高光谱成像分析和RGB成像分析，可选配其它角度�?5度�?0度和90度（垂直扫描成像（�/p>

可选配顶部冠层RGB成像分析、红外热成像分析、高光谱成像分析、叶绿素荧光成像分析（可选配适于正常培养盆的样品托）

可选配iPOT数字化植物培养盆或RhizoBox根系培养盒，持续监测土壤水分温度、重量、植物生长、光合效率、PI（performance Index）、茎流等生理生态指标，可自动采集土壤渗漏水并进行土壤营养盐分析

模块式结构，具备强大的系统扩展功能，系统平台自动万向脚轮，方便移�?/p>

可远程控制、自动运行数据采集存储等功能

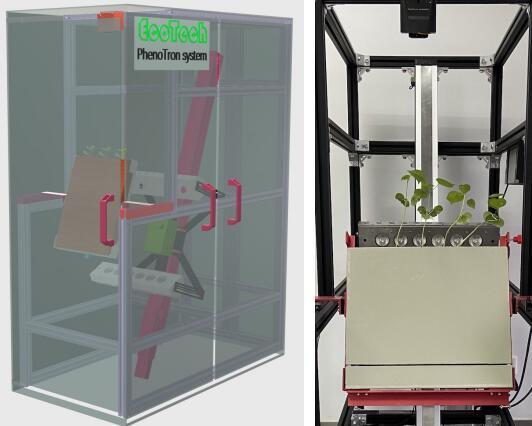

自左至右依次为：系统透视图、系统内部结构图（包括侧面倾斜自动扫描轴、RhizoBox、顶部成像传感器等）、棉花根系RGB成像、棉花根系高光谱成像分析�?00-1700nm（�/p>

技术指标：

控制单元为嵌入式操作系统，全中文触控屏，方便系统调试、试运行筈�/p>

用户可通过PC端全中文GUI软件实现远程操控相机及平�?/p>

支持组合命令�?*可设�?0条命令，实现无人值守工作

串口通信和TCP/IP协议，实现与单片机的通信控制和远程通信协议

标配自动扫描�?0度倾斜，可防止倾斜根系培养盒的土壤扰动影响

自动扫描轴推扫速度与精度：1-90mm/s可调，移动精�?mm

有效扫描范围：标�?20cm

样品托：标配RhizoBox根盒40cm宽（宽度可调�?0cm为标�?*宽度）�?*高度可达100cm，可选配其它规格

样品托盘适配于单个大培养盆或多个小培养盆，可根据客户需求定刵�/p>

VNIR高光谱成像：

波段范围�?00-1000nm

波段数：224通道

光谱分辨率：FWHM 5.5nm

空间分辨率：不低�?024x1024

信噪�?00:1

分析参数：可成像测量分析作物生化、生理指标如叶绿素含量、花青素含量、胡萝卜素含量、光利用效率、健康指数、覆盖度、胁迫等20多个参数

SWIR近红外高光谱成像９�/p>

波段范围�?00-1700nm

波段数：224通道

光谱分辨率：FWHM 8nm

空间分辨率：不低�?40x640nm

信噪比：1000:1

分析参数：可成像测量分析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数筈�/p>

红外热成像（选配）：

分辨率：640x512像素

测量温度范围�?25��C�?50��C

灵敏度：0.03��C�?0mK）@30��C

光谱范围�?.5�?3.5��m

传感器：非制冷红外焦平面感应器，已多点校准（具校准证书）

1-14倍数码变�?/p>

软件具备调色板（自然、彩虹、灰度、梯度等14种颜色组合）、差值技术、温度范围设置（以改变颜色分布或突出选择范围等）、等温线模式、选区分析（点、线、多边形等）、温度扫描（显示所选线的温度分布曲线等）、剖面温度、时间图等；可显示图片信息；具备报告模式等；可进行控制设�

RGB彩色成像：高分辨� RGB 成像，分辨率� 18MPixels�?0 倍光学变焦，可选配其它分辨率镜头，配备专业植物根系和shoots分析软件

叶绿素荧光成像单元（选配）：

专业高灵敏度叶绿素荧光成像CCD，帧�?0fps，分辨率720x560像素，像素大�?.6x8.3��m

光化学光**1000��mol.m-2. s-1可调，饱和脉�?900��mol.m-2. s-1

可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols

50多个叶绿素荧光自动测量分析参数，包括：Fv/Fm、Fv�?Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等，自动形成叶绿素荧光参数图

自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方国�/p>

可选配空气温湿度、光照及顶部激光测距模坖�/p>

系统平台规格：标配约120cm x 60cm x160cm（长x宽x高）、重量约50kg

左图为顶部冠层高光谱成像（NDVI），右图为根系成像提取（易科泰生态技术公司Ecolab实验室提供）
