产品概述
SD343H蜗轮伸缩蝶阀是一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态，此阀一般水平安装、strong style="padding: 0px; margin: 0px;">
用途及特点
SD343H蜗轮伸缩蝶阀公称压力?.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能、/span>
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅逞br style="padding: 0px; margin: 0px;"/>2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方侾br style="padding: 0px; margin: 0px;"/>3、密封部位可调节更换、密封性能可靠等特炸/span>
安装注意事项
1、伸缩蝶阀在安装前必须平放，切勿随意磕?br style="padding: 0px; margin: 0px;"/>2、伸缩蝶阀出厂时结构长度为*小长度，安装时，拉至安装长度(即设计长?
3、当管道问长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。支架的支承力按下列公式计算，运行时严禁将支架卸授br style="padding: 0px; margin: 0px;"/>4、管道施工现场严禁随意拆卸解体伸缩蝶阀
5、蜗轮伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管 道上的两法兰面要求平衋/span>
6、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栒/span>
主要技术参?/strong>
公称通经DN（mm) |
50?000 |
50?600 |
||
公称压力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
软密?/span> |
X:-40℃～90ℂXF:-20℃～200ℂ/span> |
||
硬密?/span> |
碳钢:-29℃～425 不锈?40℃～650ℂ/span> |
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流佒/span> |
|||
泄漏玆/span> |
符合GB/T13927-92标准 |
|||
驱动方式 |
蜗轮传动、电动、气动、液?/span> |
|||
主要零部件材斘/strong>
零件名称 |
材料 |
阀佒/span> |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
密封圇/span> |
橡胶、聚四氟、聚内脂、不锈钢 |
阀杅/span> |
2Cr13、不锈钢、铬钼钢 |
伸缩箠/span> |
铸铁、铸钢、不锈钢、铬钼钢 |
填料 |
柔性石?/span> |

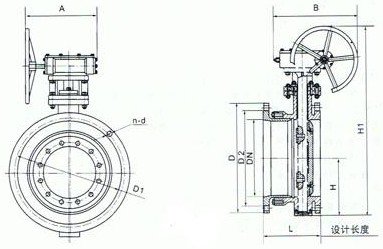

主要外形及连接尺寷/strong>
公称通径 |
外形尺寸（参考值） |
法兰尺寸和螺栓孔尺寸（标准值） |
||||||||||||||||||
H |
H1 |
设计**长度 |
设计*小长?/span> |
设计长度 |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||||||||||
毫米 |
英寸 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|||||||
50 |
2 |
80 |
309 |
164 |
138 |
151 |
180 |
200 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
65 |
2 1/2 |
95 |
337 |
190 |
154 |
172 |
180 |
200 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
80 |
3 |
98 |
347 |
195 |
163 |
177 |
180 |
200 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
100 |
4 |
114 |
373 |
227 |
184 |
206 |
180 |
200 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
125 |
5 |
128 |
405 |
254 |
201 |
215 |
180 |
200 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
150 |
6 |
139 |
440 |
240 |
195 |
225 |
270 |
280 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
200 |
8 |
174 |
612 |
265 |
215 |
245 |
400 |
425 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
250 |
10 |
215 |
693 |
295 |
235 |
265 |
400 |
425 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
300 |
12 |
245 |
747 |
308 |
254 |
282 |
450 |
560 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
350 |
14 |
270 |
802 |
325 |
271 |
300 |
450 |
560 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
400 |
16 |
305 |
991 |
345 |
283 |
314 |
535 |
580 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
450 |
18 |
325 |
1037 |
370 |
314 |
340 |
535 |
580 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
500 |
20 |
360 |
1127 |
377 |
316 |
346 |
535 |
586 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
600 |
24 |
445 |
1377 |
446 |
388 |
417 |
570 |
660 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
700 |
28 |
505 |
1496 |
445 |
395 |
425 |
750 |
550 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
800 |
32 |
560 |
1584 |
479 |
425 |
455 |
750 |
550 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
900 |
36 |
630 |
1676 |
515 |
455 |
485 |
750 |
550 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
1000 |
40 |
680 |
1760 |
525 |
465 |
495 |
900 |
750 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
1200 |
48 |
795 |
2018 |
574 |
512 |
542 |
1000 |
925 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
1400 |
56 |
900 |
2363 |
599 |
547 |
572 |
1000 |
925 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1530 |
1530 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
1600 |
64 |
1100 |
2723 |
640 |
589 |
615 |
1000 |
925 |
1830 |
1760 |
1710 |
40-36 |
1915 |
1820 |
1750 |
40-48 |
1930 |
1820 |
1750 |
40-56 |
1800 |
72 |
1124 |
2844 |
725 |
670 |
695 |
1100 |
980 |
2045 |
1970 |
1718 |
44-39 |
2115 |
2020 |
1950 |
44-48 |
2130 |
2020 |
1950 |
44-56 |
2000 |
80 |
1292 |
3127 |
764 |
680 |
722 |
1100 |
980 |
2265 |
2180 |
2125 |
48-42 |
2325 |
2230 |
2150 |
48-48 |
2345 |
2230 |
2150 |
48-62 |
