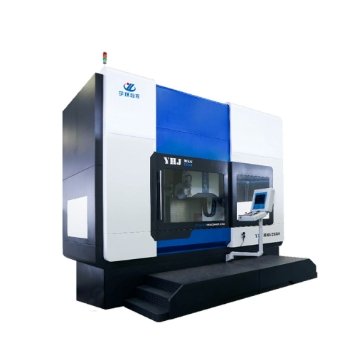

加工方式

内孔磨削	平面磨削	异形曲面磨削
锥面磨削	自动测量	自动修砂

设备亮点

1、X轴、C轴、Z轴、B轴可实现两轴至四轴联动，能够实现工件的内、外轮廓、锥面、端面等的加工、�/p>

2、配�?个同步内装式电主�?SP1、SP2、SP3)可实现工位转换，磨头覆盖转速及刚度范围宽，有效提升加工效率及工艺性、�/p>

3、B轴能够实现高精度、任意角度定位，重复定位精度±2.5″，可实现任意锥面加工，避免了联动插补加工锥面的不足及减小砂轮损耗、�/p>

4、X轴和C轴为液体静压方式，保证高精度、高刚度的同时可以有效解决传统导轨传动的不平稳、因摩擦引起低速爬行的现象(静压导轨摩檫系数仅为0.005左右，直线导轨的一般为0.15)、�/p>

5、X轴采用直驱电机，没有反向间隙，能够彻底解决过象限凸起等问题、�/p>

6 、SP1、SP2、SP3配备在线动平衡及AE装置，有效解决因砂轮不平衡导致的磨削振动，异常碰撞，提升磨削表面质量及机床的安全性、�/p>

7、B轴配备夹紧系统，额定锁紧力矩高达2900N.m,保证砂轮在固定角度磨削时的刚性、�/p>

8、在线自动测量功能，能够实现自动在线测量及自动对刀;测头标定装置接近检测位置，测量准确性高、�/p>

9、配备金刚滚轮修整及金刚笔修整两种修砂方式，能够实现砂轮平面及曲面修整、�/p>

10、带3D仿真的人机交互软件，全功能的CNC程序包，包含端面磨削、内�?内轮�?磨削、外�?外轮�?磨削、砂轮修型、在线测量与校准等功能、�/p>

技术参�?/span>

项目	参数	项目	参数
工作台尺寷�/td>	Φ800mm	工作台跳�?/td>	径向、端面≤0.002mm
**磨削高度	550mm	B轴回转角�?/td>	±22.5°
**磨削深度	500mm	X轴移动速度(连续变�?	0.010~10m/min
工作�?*承载	1500Kg	Z轴移动速度(连续变�?	0.010~8m/min
工作台转�?无级)	0.01-100rpm	X、Z轴定位精度及重复定位精度	�?.006mm、≤0.003mm
主轴**转速及接口	8000rpm、HSK63-C	磨头沿X轴方向移动对旋转工作台面的平行度	�?.005mm/500mm
主轴跳动	径向、端面≤0.002mm	磨头沿Z轴方向移动对旋转工作台面的平行度	�?.003mm/500mm

序号	型号	转台直径 (mm)	**回转直径(mm)	**工件高度(mm)	**工件重量(kg)
1	YHJMKG2835x2	�?50	�?00	400	400
2	YHJMKG2860x2	�?00	�?50	500	1000
3	YHJMKG2880x2	�?00	�?000	650	1500
4	YHJMKG28100x2	�?000	�?200	650	2000
5	YHJMKG28125x2	�?250	�?500	650	3000
6	YHJMKG28160x2	�?600	�?850	850	5000
7	YHJMKG28200x2	�?000	�?300	1050	5000
