参考价栻/p>30-40万元
型号
251213-2品牌
江苏圣曼产地
常州样本
暂无处理量：
1500kg能耗：
12干燥介质９/p>空气
适用物料９/p>颗粒犵/span>
操作方式９/p>连续弎/span>
工作原理９/p>沸腾
看了食品添加剂氧化镁干法造粒?500kg的用户又看了
留言询价
电话询价
虚拟号将180秒后失效
使用微信扫码拨号

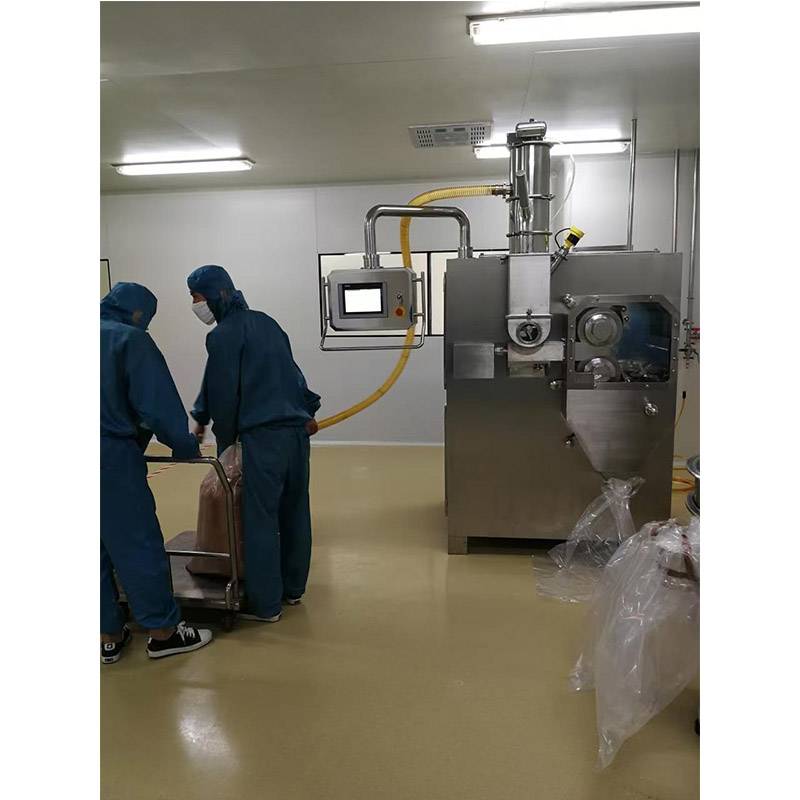

食品添加剂氧化镁干法造粒?500kg
现有技术将两种氧化镁以10:90-80:20的比例混合工序，再对混合物进行加压，粉碎，氧化镁需要通过不同的温度对氢氧化镁进行煅烧，过程复杂，并需要通过专业的bet比表面积仪器判定。国内氧化镁主要以轻质氧化镁等初级粗产品为主，若对氧化镁有粒径要求，一般会采用由氢氧化镁煅烧生产的氧化镁粉末或?终的氧化镁粉末进行粉碎或过筛处理，但该处理方法得到的氧化镁粉末没有可压性、/p>
食品添加剂氧化镁干法造粒的氧化镁粉末的制备方法，是一种具有可压性、氧化镁含量高、重金属含量低、堆积密度低的氧化镁粉末的制备方法。包括以下步骤：
采用碳酸镁为原料，研磨碳酸镁，碳酸镁粉末粒径d90?0um;
将获得的碳酸镁粉末高温煅烧，生成氧化镁粉末，其中，所述高温煅烧包括升温煅烧阶段和保温煅烧阶段，整个煅烧阶段的煅烧温度控制?20-850℃，升温煅烧时间?h以上，保温煅烧时间为4-10h、/p>
将碳酸镁的研磨粒径、煅烧温度、升温煅烧时间及保温煅烧时间设置在上述范围内，可以控制氧化镁粉末细度。在煅烧过程中煅烧温度过高可导致碳酸镁粉末粒径急剧收缩，温度过低使得碳酸镁燃烧不充分，升温煅烧时间过短则同样导致碳酸镁粉末粒径急剧收缩。为此，碳酸镁粒径大小、煅烧时间及煅烧温度内可保证碳酸镁粉末充分煅烧，从而保证氧化镁粉末的可压性、/p>
所述的碳酸镁进行研磨使其粉末粒径d90?5-50um。将碳酸镁粉末粒径在上述范围内，可控制氧化镁粉末粒径，使其所制备的片剂硬度更高、片剂没有黏冲现象，提高制造片剂的成功率、/p>
所述的煅烧温度?50-800℃。研究发现，碳酸镁粉末煅烧温度在上述范围内，可进一步保证碳酸镁粉末充分燃烧，降低了煅烧成本，进而降低氧化镁粉末制备成本、/p>
所述的升温煅烧时间?-2h。研究发现，将升温煅烧时间设置在上述范围内，碳酸镁粉末即可燃烧充分，若升温煅烧时间低?h，则导致碳酸镁粉末粒径急剧收缩，影响所制备出的氧化镁粉末粒径，影响其可压性。若将升温煅烧时间延长至2h以上，此操作实际操作困难，难以实现，且增加煅烧成本、/p>
所述的保温煅烧时间?-8h。将保温煅烧时间设置在上述范围内，既可保证碳酸镁粉末充分燃烧，也能保证所制备出的氧化镁粉末的可压性，同时降低煅烧成本，适合工业化生产、/p>
所述的碳酸镁由氯化镁溶液和碳酸钠溶液反应生成碳酸镁，将碳酸镁水洗后干燥生成碳酸镁结晶。经研究，将原料改为使用氢氧化镁或硫酸镁使用同样的方法所制备出的氧化镁粉末无可压性、/p>
通过控制碳酸镁的粒径和高温煅烧温度和升温、保温煅烧时间，从而控制煅烧后生成氧化镁粉末的粒径，同时保证氧化镁粉末的可压性、氧化镁纯度高、大大提高了氧化镁粉末在制造片剂时的成功率，还增加了片剂的硬度，使得片剂更加方便保存与运输，进而也降低了氧化镁颗粒的制造成本、/p>
暂无数据
聊聊粉末制粒和包衣（二）在（一）中，我们提到粉末制粒和包衣的区别和联系，当底物粉末粒子太小的时候，要在单个粉末外层包裹衣膜，实在太难了。初期一定是制粒过程，当形成了一定粒度的粒子后，后面的才是包衣。‛/p>
食品添加剂氧化镁干法造粒?500kg的工作原理介绍？食品添加剂氧化镁干法造粒?500kg的使用方法？食品添加剂氧化镁干法造粒?500kg多少钱一台？食品添加剂氧化镁干法造粒?500kg使用的注意事顸/li>食品添加剂氧化镁干法造粒?500kg的说明书有吗＞/li>食品添加剂氧化镁干法造粒?500kg的操作规程有吗？食品添加剂氧化镁干法造粒?500kg的报价含票含运费吗？食品添加剂氧化镁干法造粒?500kg有现货吗＞/li>食品添加剂氧化镁干法造粒?500kg包安装吗＞/li>
手机版：
工商已核宝/p>
