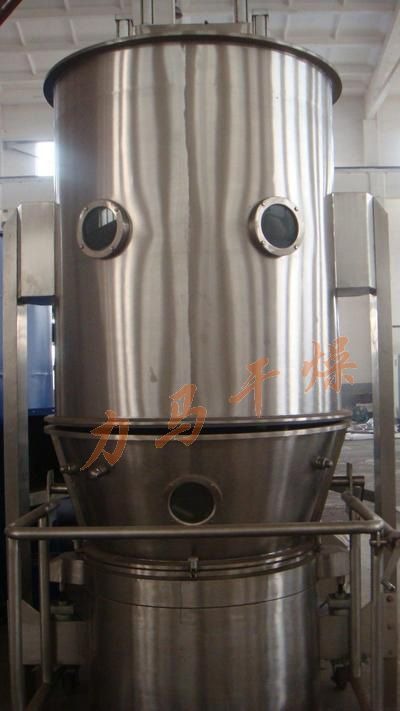

300L型丸粒沸腾干燥制粒机

设备名称	沸腾干燥制粒机（丸粒（�/p>		规格�?00L垊�/p>		型号：FL-300
设备制造商名称	常州力马干燥工程有限公司
设备要求	1.运行控制方式�?nbsp; 自动控制�?nbsp; 2.工作稳定性：稳定性能良好；易维护；易清洁、�/p> 3.生产能力：主要用于湿丸粒的干燥，250-500kg/锄�/p> 4.安全防护：传动部位、电器部位有安全防护装置和警示标志、�/p> 5.材质要求�?04不锈钢；符合新版GMP要求，易清洁，耐腐蚀、�/p> 6.特殊要求：不配蠕动泵及喷雾系统、�/p> 7.软件要求：提供设备URS，设备使用、清洁、维护说明书，关键部件材质证明及新版GMP验证方案、�/p> 8.售后服务要求：能提供不低�?天的安装、调试、培训服务；不低于一年质保和重大故障72小时内到厂维修服务、�/p>
设备主要参数	�?nbsp;溏�/p>	蒸汽压力		压缩空气压力		冷却装置/介质
	380 V�?nbsp;3 �?nbsp;5 纾�/p>	0.6 Mpa		0.6 Mpa		冷冻氳�/p>
	30 KW/h	消�?nbsp; 380 m3/h		消�?nbsp;1.5 m3/h		消�?nbsp;1.5 m3/h
	设备尺寸�?000×2000×4200			安装占地面积９�/p>
备注�?.设备报价包含：运费、安装、调试、培训等费用：�/p> 2.对设备要求和设备参数项目，以及不具备或不明确的事项，可另附件加以说明、�/p>

FL-300型沸腾干燥机（含在线清洗（�/p>

一、主要技术参�?/p>

序号	项目	单位	规格
1	工作容积	L	1000
2	投料野�/p>	Kg/扸�/p>	150�?00
3	引风朹�/p>	Kw	30
4	蒸汽耗量	Kw	350
5	装机总功玆�/p>	Kw	�?1
6	压缩空气耗量	M3/min	1.2
7	压缩空气压力	MPa	0.6�?.8
8	温度	ℂ�/p>	40�?20
9	干燥时间(含进出料)	min	�?0
10	终水刅�/p>	%	约≤1.5
11	除尘器形弎�/p>		斗袋式除尗�/p>
12	除尘器过滤面�?/p>	㎠�/p>	24
13	配置在线清洗		DN25

二、主要性能及特点：

1、PLC编程控制，人机界面中文屏幕显示操作，可输入配方参数，程序自动运行，操作方便，稳定，具备严格的互锁功能，不致产生误操作。系统设有温度、湿度和压力检测、显示和记录功能，进风温度采用PID控制技术进行控制；

2、主机比常规设计加高�?0%，使设备处理范围广，能够适应不同的物料干燥，并且保证一定的沸腾高度，以减小布袋除尘器的负荷，同时采用在线气缸自动斗袋式布袋除尘，工作时可连续在线自动清灰除尘，并且可设定清灰及间隔时间，以达到良好的清灰效果，确保流化效果；选用防静电布袋，消除运行中的静电产生，使物料不易粘布袋，利于除尘，确保干燥效果，布袋除尘器设有压差显示，以及时提醒布袋需要清洗或更换；捕集袋由防静电布制成，采用气囊密封结构；设有升降加紧机构，在清场时，可以将捕集袋降下后再拆卸清洗；

3、系统风量由引风机变频控制，可无级调速风机，以调节系统风量，使设备可用于不同的物料的制粒、干燥；

4、设备采取密闭圆形结�?无死�?清洗方便迅�?无交叉污染，符合GMP标准要求、�/p>

5、设计特殊的分风板，分风均匀，物料沸腾效果好。网板安装形式为快装式结构，方便清洗及维护、�/p>

6、干燥后的料仓移出可采用提升机实现翻转卸料及整粒功能、�/p>

7、采用气缸顶升式密封＋气囊自动充气密封结构，密封可靠，操作简单；

8、主机内设有在线清洗装置，用户可接入在线清洗系统的管线可实现在线清洗，主机底部设有排污回流接口，能快速排尽清洗机器时的积水或溶液：�/p>

9、进风配有初、中、高效过滤器，可以保证进风达�?0万级以上，并在高效过滤器前后设置压差显示，以及时反映高效过滤器的阻力，进风系统配有回风止回阀，与引风机互锁，确保设备回风：�/p>

10、进风系统热源为蒸汽，加热器材质为全不锈钢材质，进汽控制采用比例调节阀控制（阀由需方自配），通过PID技术确保温度波动范围控制在±2℃，为确保干燥后的物料能得到及时冷却，在加热系统中配有旁通冷风管道，以实现在线冷却功能；

11、系统如需防爆（须另行指出，常用型为不防爆型），则防爆措施９�/p>

A、风机为铝叶轮，电机为防爆型电机：�/p>

B、布袋为防静电布袋、主机法兰连接接电线并做接地处理：�/p>

C、电控柜为正压防爆型标准柜、�/p>

三、结构介绌�/p>

本机由空气过滤装置，空气加热及冷却器，造粒、干燥床，扩散室（含真空进料），过滤室，排风管、引风机、消音器、控制柜等组成�?、主机主机由底段进风室、干燥床、扩散室（含真空进料口），过滤室组成，料车、过滤室配置压差显示�?、空气过滤装置空气过滤器分初、中效预过滤，高效过滤器，确保进风达�?0万级净化级别，以满足GMP要求，中效、高效过滤器前后均配置压差显示�?、空气加热器空气加热器为蒸汽加热器，材质为全部不锈钢，蒸汽阀采用气动比例调节阀，进风温度波动范围为±1℃�?、排风系统由排风管、引风机、消音器组成，引风机与主机隔离安装，噪音�?5分贝，风量为变频调速，可连续调节流化状态，因而本机适合投料范围大，也能很好的适应不同物料制粒的风量要求�?、控制系统由触摸屏、PLC程序编制器变频器及温度控制仪等组成，采用PID技术对进风温度实行精确控制，并对排风温度实行实时检测和显示，从而对干燥过程进行有效地控制�?、CIP在线清洗系统

由喷头、管线、阀门、高压泵及储罐等组成，主机顶部除尘室、底部进风室采用固定式旋转喷头，中筒体采用插入式喷头，管线、阀门、高压泵及储罐均采用卫生级快装式结构，由需方自配、�/p>

四、设备配�?/p>

序号	�?nbsp; �?/p>	�?nbsp; �?/p>	材质规格	供应啅�/p>
1	主机 系统	过滤室：斗袋式布袋除尘器，防静电 过滤面积�?4㎡，配压力检�?奖�/p> 布袋固定�?奖�/p> 气囊密封装置1奖�/p> 在线清洗装置2奖�/p>	主体材质SUS304 法兰δ=18 筒体δ=3mm	力马
		中筒扩散室，，含喷枪�?只、真空进料口、视镜及视镜�?套、在线清洗装�?奖�/p>
		干燥床料车：1辅�/p>
		顶升段：双气缸和气囊密封弎�/p>
		进风室：带排水口、进飍�/p> 调节风门，含1套固定式在线清洗喷头
		密封：硅橡胶
		温度点：进风、料车、出风各一炸�/p>
		湿度点：进风、出风各一炸�/p>
		压差点：料车、布袋各一炸�/p>
		泄爆口：Ф350�?奖�/p>
		立柱2套，含布袋升降器
2	空气净化系绞�/p>
